WTF12V-xxxxx1xx:
0
100
(3.94)
50
(1.97)
0
y
x
Minimum object height in mm (inch)
Example:
Reliable detection of the object
Background
Distance in mm (inch)
Recommended sensing range for
the best performance
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
150
(5.91)
y
x
White background (90 % radiance factor)
Distance of sensor to background x = 75 mm
Required minimum object height y = 0.8 mm
For all objects regardless of their colors
6%/90%
90%/90%
2
1
6%/6%
90%/6%

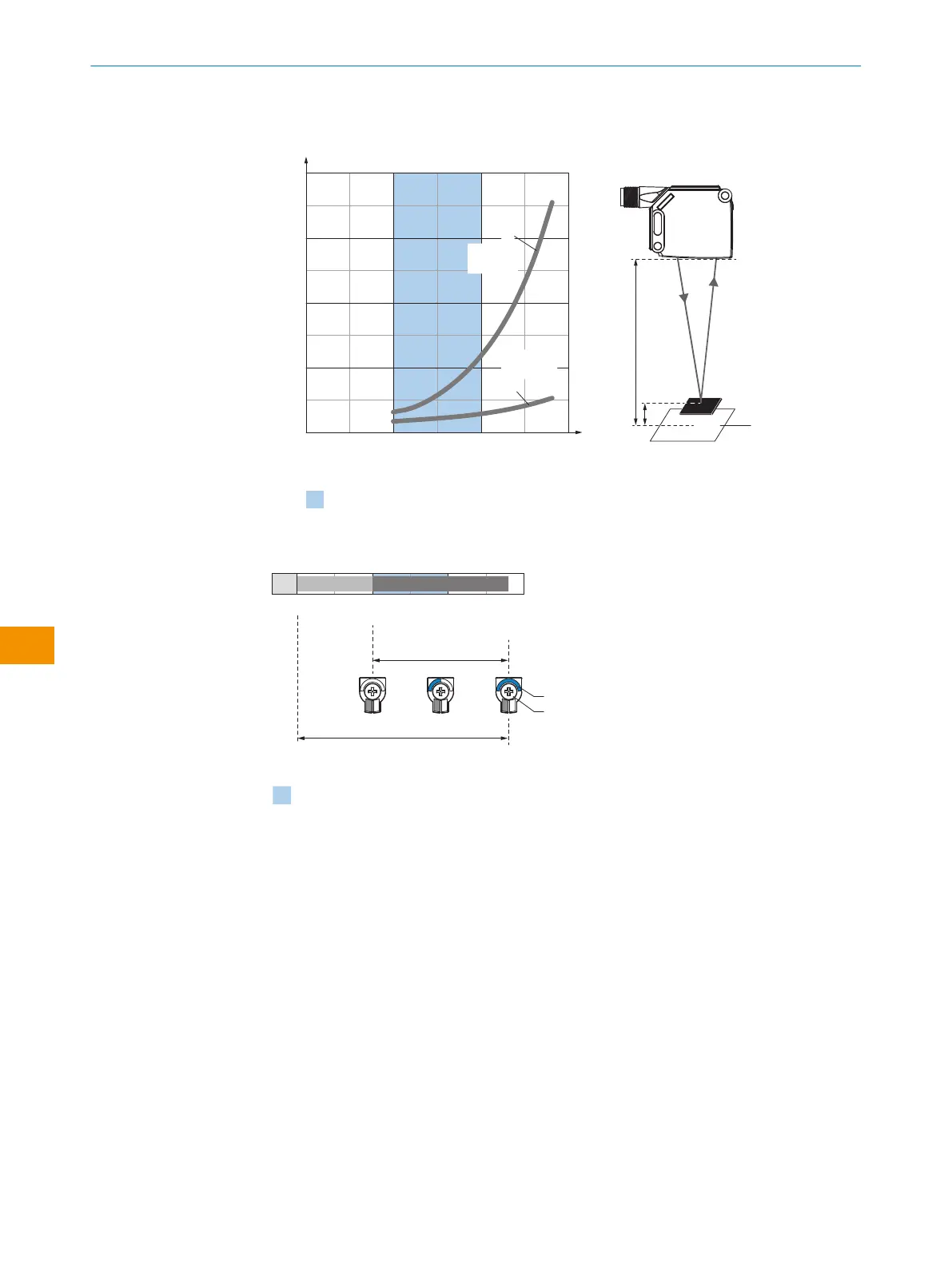

Figura 10: WTF12V-xxxxx1xx
0
Distance in mm (inch)
0 140
50
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
100
(3.94)
50
(1.97)
150
(5.91)
Figura 11: WTF12V-xxxxx1xx
A Distanza di lavoro min. in mm
B Distanza di lavoro max. in mm
C Campo visivo
D Intervallo di regolazione soglia di commutazione per soppressione del primo piano
E Indicatore della distanza di lavoro
F Regolazione a pressione-rotazione
blu Intervallo di distanza di lavoro raccomandato per massime prestazioni
6.3 Impostazione
Impostazione distanza di lavoro
WTF12L/WTF12V con regolazione a pressione-rotazione:
