SICK W12 - Montaż; Opis Produktu

WTF12L/WTF12V jest optoelektronicznym fotoprzekaźnikiem odbiciowym (zwanym
wdalszej części tego tekstu czujnikiem lub produktem), używanym do optycznego, bez‐
kontaktowego wykrywania przedmiotów. Wprzypadku innego zastosowania lub dokona‐
nia zmian wprodukcie następuje utrata roszczeń ztytułu gwarancji wobec firmy SICK
AG.
3 Opis produktu

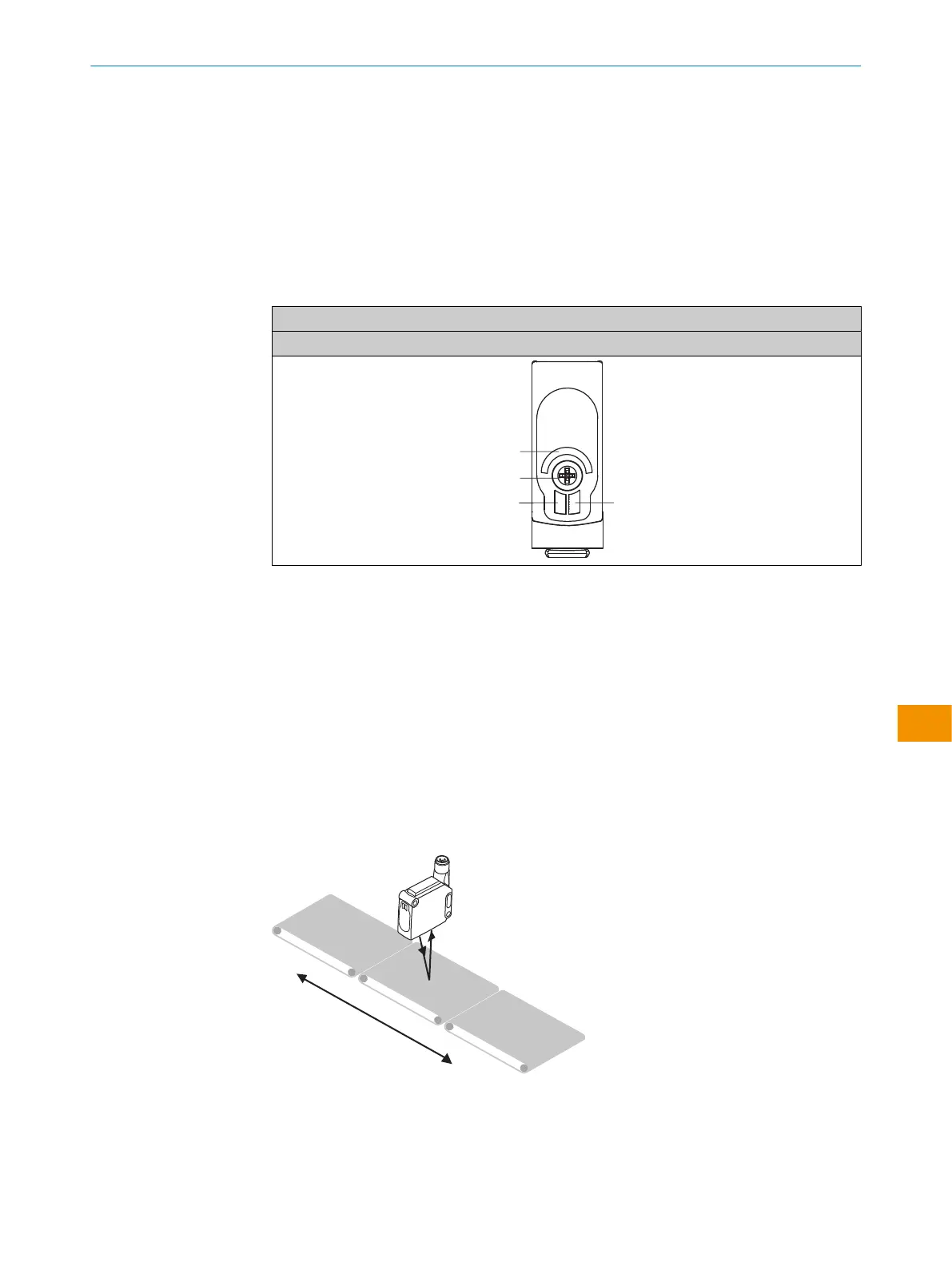

3.1 Elementy obsługowe iwskaźnikowe
WTF12L/WTF12V-xxxxxx20
Element przyciskowo-obrotowy
3
4
1
2
1
BluePilot niebieski: wskaźnik zasięgu
2
Element przyciskowo-obrotowy / potencjometr / przycisk Teach: ustawianie zasięgu
3
Zielony LED: napięcie zasilające aktywne
4
Żółty LED: status odbioru światła
4 Montaż
Zamontować czujnik wodpowiednim uchwycie montażowym (patrz oferta akcesoriów
SICK).
Przestrzegać maksymalnego dopuszczalnego momentu dokręcenia czujnika wynoszą‐
cego 1,4Nm.
Montaż zzasadą działania tłumienia przedpola
Rysunek 2: ustawianie czujnika
Zwrócić uwagę na preferowany kierunek obiektu względem czujnika, por. rysunek 2.
INSTRUKCJA EKSPLOATACJI
8027710/2022-04-12 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTF12L/WTF12V
143
Z zastrzeżeniem zmiany bez powiadomienia
pl
