SICK W12 - Descrizione del Prodotto; Montaggio

WTF12L/WTF12V è un sensore fotoelettricoenergetico optoelettronico (di seguito detto
sensore o prodotto) utilizzato per il rilevamento ottico senza contatto di oggetti. Se
viene utilizzato diversamente e in caso di modifiche del prodotto, decade qualsiasi
diritto alla garanzia nei confronti di SICK.
3 Descrizione del prodotto
3.1 Elementi di comando e di visualizzazione

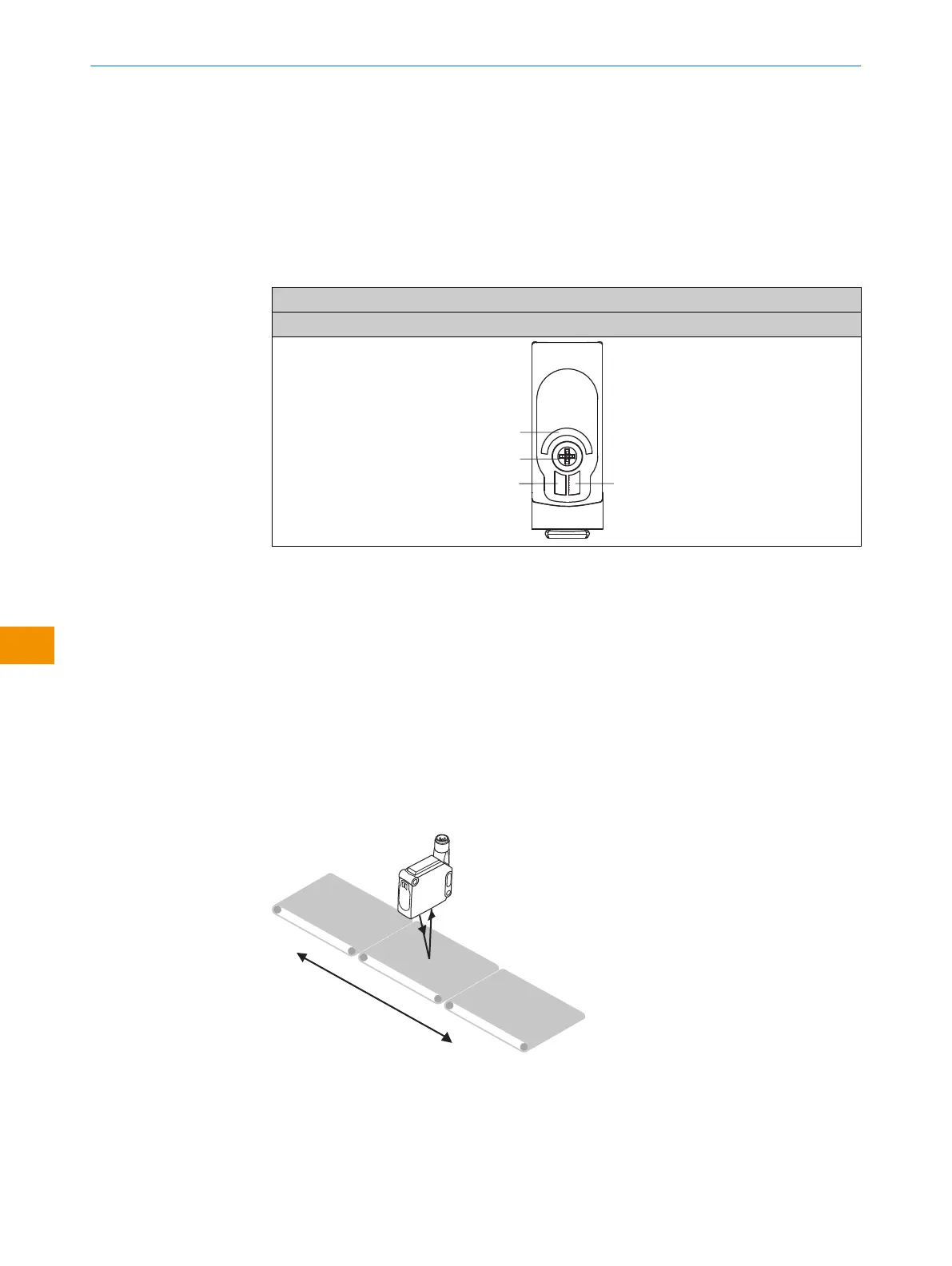

WTF12L/WTF12V-xxxxxx20
Elemento a pressione-rotazione
3
4
1
2
1
BluePilot blu: visualizzazione distanza di lavoro
2
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della
distanza di lavoro
3
LED verde: tensione di alimentazione attiva
4
LED giallo: stato ricezione luce
4 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
Rispettare la coppia di serraggio massima consentita del sensore di 1,4 Nm.
Montaggio con il principio di funzzionamento della soppressione di primo piano
Figura 2: Allineamento del sensore
Rispettare la direzione preferenziale dell’oggetto in relazione al sensore, cfr. figura 2.
