SICK W12 - コミッショニング

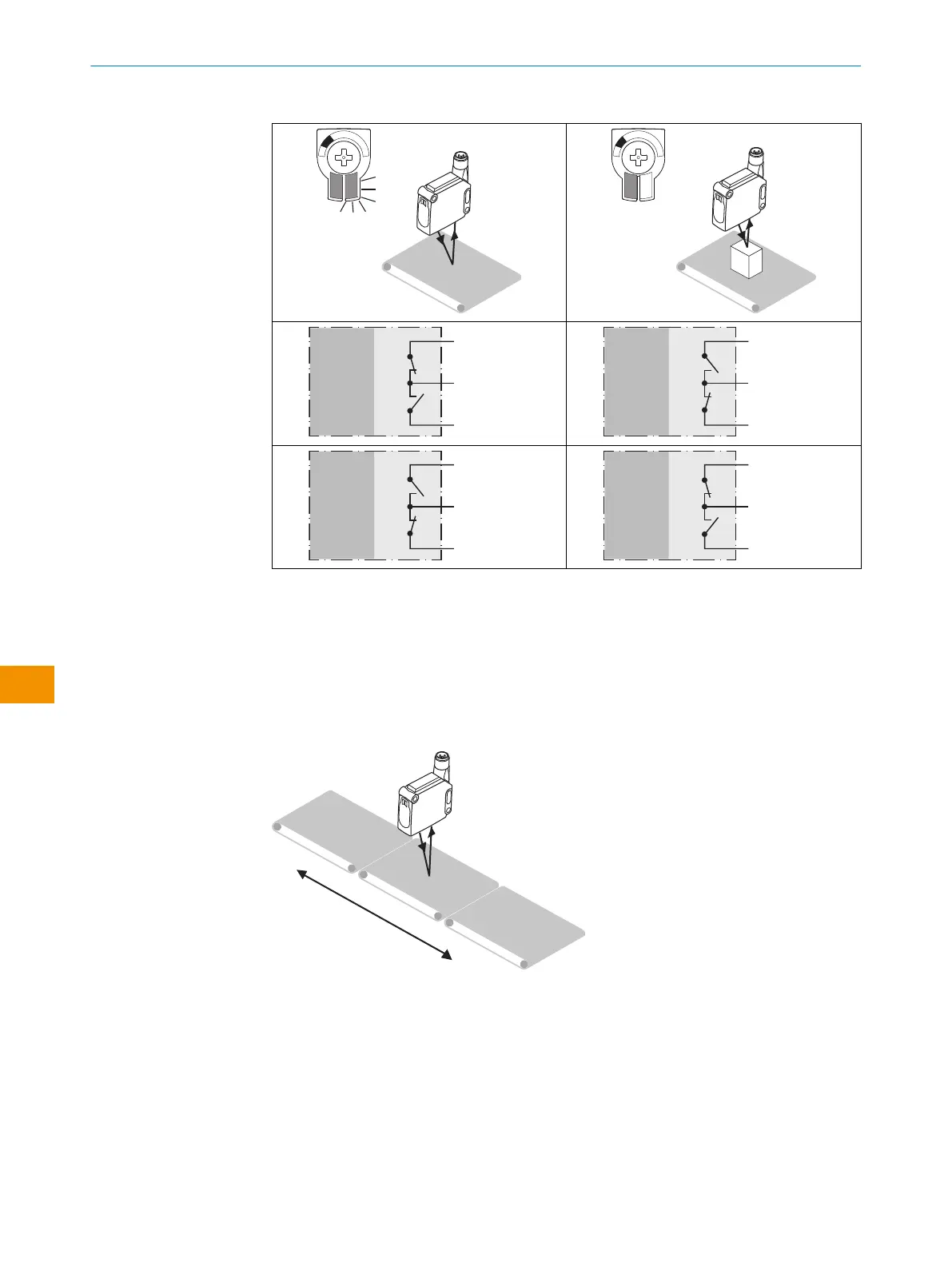

表 3: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 コミッショニング
6.1 方向調整
前景抑制による方向調整
背景に合わせてセンサの方向調整を行います。センサの光開口 (フロントカバー)
が全く遮らぎられることがないよう注意してください [参照 図 3]。
図 3: 背景への方向調整
6.2 使用条件の確認
WTF12L/WTF12V は前景抑制機能付き反射形光電センサです。この反射形光電セ
ンサでは基準として背景が必要になります。背景の拡散反射率と位置は、出来る限
り同じままである必要があります。反射形光電センサと背景間の最大距離 (x)、な
らびに最小対象物高さ (y) を遵守する必要があります。通常、WTF12L/WTF12V は
ベルトコンベア上にある極めて平らな対象物の検出に使用します。
