a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 接続に関する注意事項
標準 I/O モードでの動作:
すべての電気的接続部を接続してから供給電圧を印加し、電源を入れてください。
IO-Link モードでの操作: 機器を適切な IO-Link マスターに接続します。IODD/ファ
ンクションブロック経由で、マスターまたはコントローラに統合してください。セ
ンサの緑色の LED が点滅します。IODD とファンクションブロックは、
www.sick.com より製品番号を元にダウンロードできます。
下記の表で使用されている接続用語の説明:
•
BN = 茶色
•
WH = 白色
•
BU = 青色
•
BK = 黒色
•
Q = デジタル出力
•
Q
L1
/C = デジタル出力、IO-Link
•
L+ = 供給電圧 (U
B
)
•
M = グラウンド
DC: 10 ... 30V DC、参照 "テクニカルデータ", ページ 131

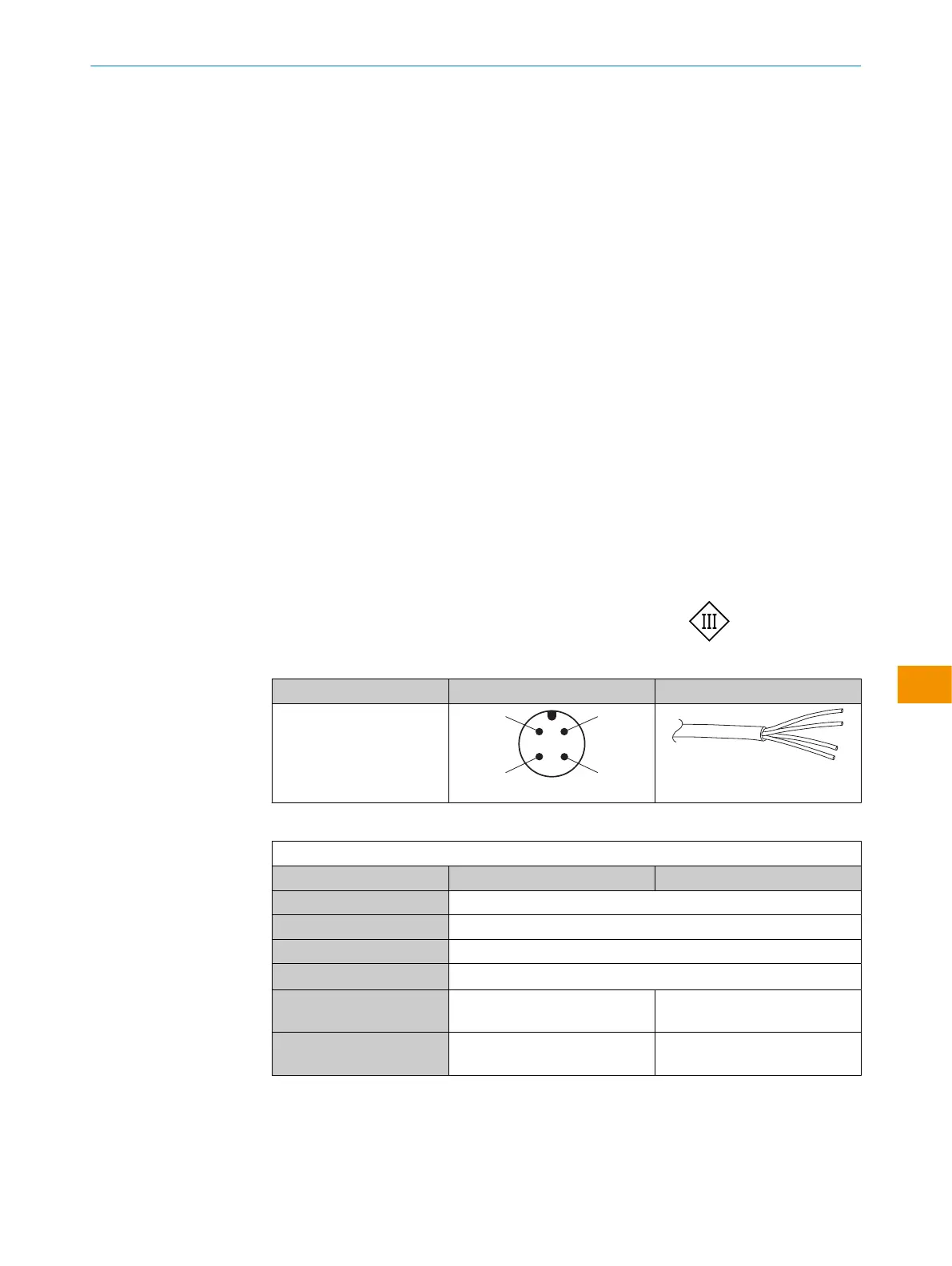

表 1: 電気的接続
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0.14mm
2
AWG26
表 2: DC
WTF12L/WTF12V-xxXXXxxxA00
Push-pull 161 162
1 = BN
+ (L+)
2 = WH
MF
3 = BU
- (M)
4 = BK
Q
L1
/C
De-
fault: MF
Q
Q
De-
fault: Q
L1
(C)
Q
Q
