WTF12L/WTF12V представляет собой оптоэлектронный фотоэлектрический датчик
диффузионного типа (далее— «датчик» или «устройство») и используется для оптиче‐
ского бесконтактного обнаружения предметов. В случае использования устройства
для иных целей, а также в случае внесения в изделие изменений, любые претензии к
компании SICK AG на предоставление гарантии исключаются.
3 Описание изделия

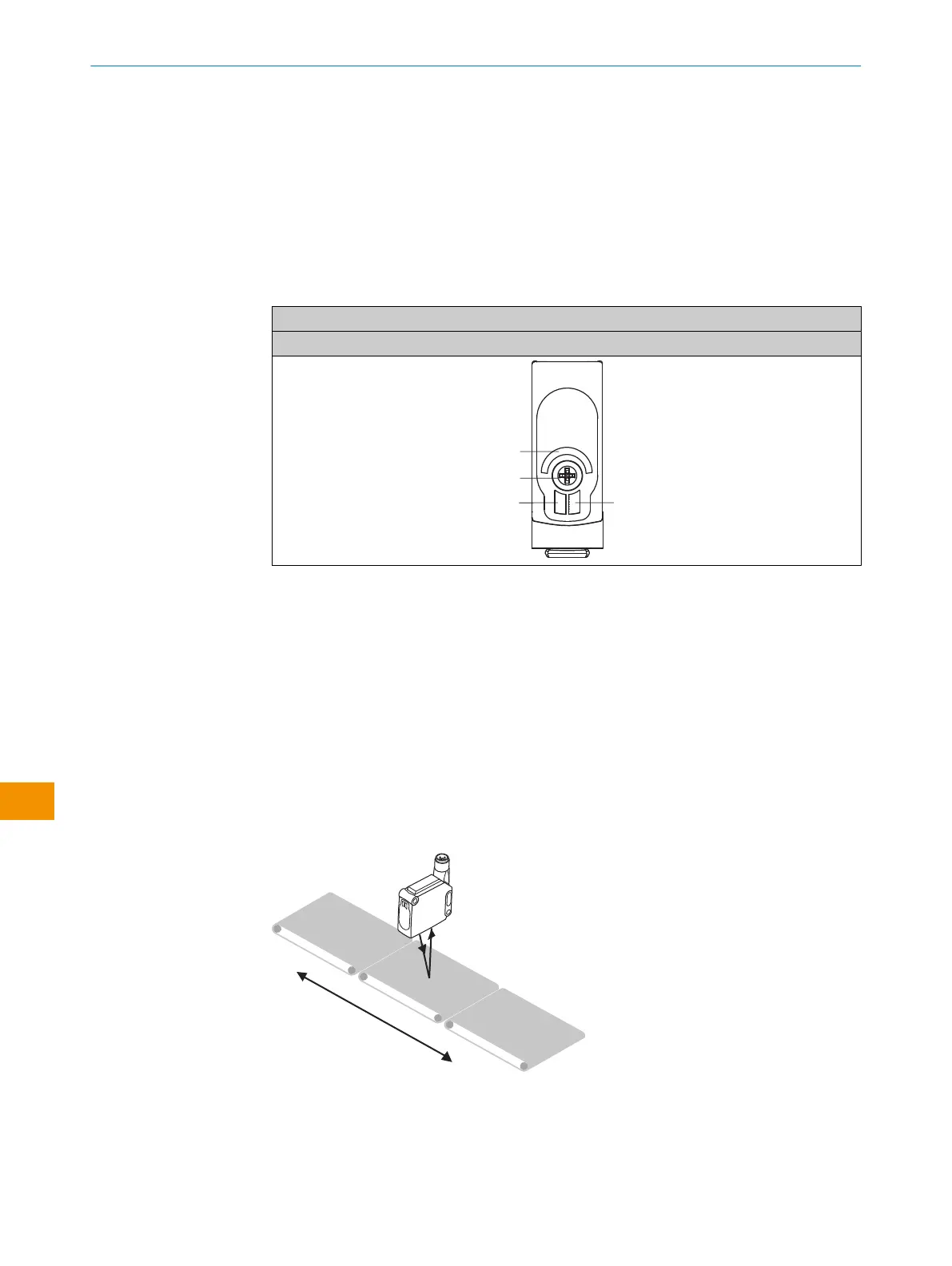

3.1 Элементы управления и индикации
WTF12L/WTF12V-xxxxxx20
Кнопка настройки в сочетании с потенциометром в одном элементе обучения
3
4
1
2
1
BluePilot, синий: индикатор расстояния срабатывания
2
Поворотно-нажимной элемент/ Потенциометр/ Кнопка обучения: настройка расстоя‐
ния срабатывания
3
Светодиодный, зелёный: напряжение питания включено
4
СД желтый: состояние приема света
4 Монтаж
Установите датчик на подходящем крепежном кронштейне(см. программу принад‐
лежностей от SICK).
Соблюдайте максимально допустимый момент затяжки датчика в 1,4Н·м.
Монтаж с принципом действия подавления переднего плана
Рисунок 2: Выравнивание датчика
Учитывайте предпочтительное направление объекта относительно датчика, ср.
рисунок 2.
