SICK W12 - Colocação Em Operação

Tabela 3: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
6 Colocação em operação
6.1 Alinhamento
Alinhamento com supressão do primeiro plano
Alinhar o sensor ao fundo. Certificar-se de que a abertura óptica (vidro frontal) do
sensor esteja completamente livre [ver figura 3].

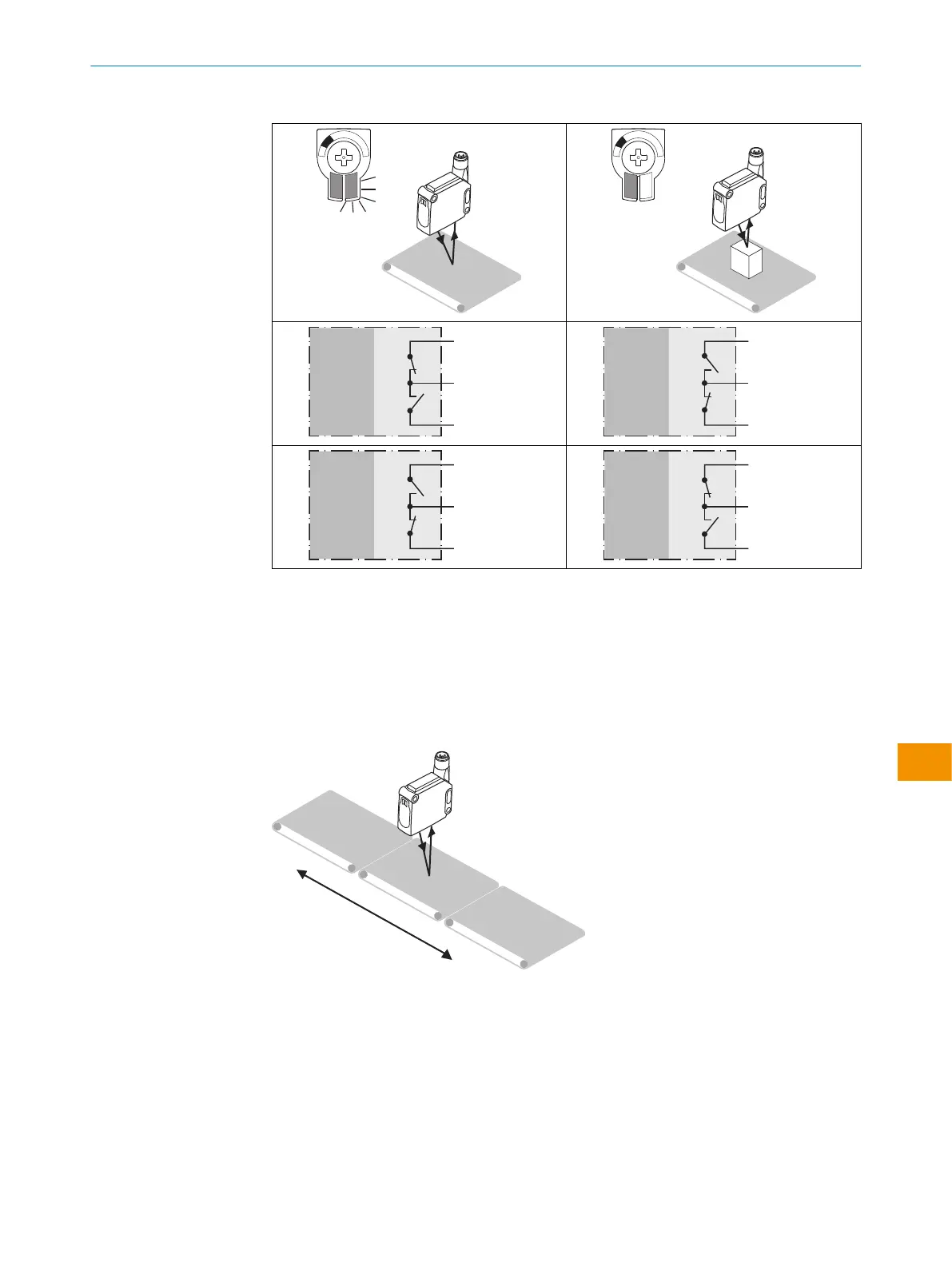

Figura 3: Alinhamento ao fundo
6.2 Verificar as condições de uso
WTF12L/WTF12V são sensores fotoelétricos de reflexão com supressão do primeiro
plano. O sensor fotoelétrico necessita de um fundo como referência. De preferência,
o fundo deve permanecer igual no que se refere ao percentual de reflexão difusa e
posição. A distância máxima (x) entre sensor fotoelétrico e fundo bem como a altura
mínima do objeto (y) devem ser mantidas. Por via de regra, um WTF12L/WTF12V é
utilizado para detecção de objetos muito chatos sobre uma esteira transportadora.
