Verificar as condições de uso: comparar a distância entre sensor e fundo, altura
mínima dos objetos bem como o percentual de reflexão difusa do fundo e do objeto
com base no respectivo gráfico (ver figura 8, página 172) (x = distância de comutação,
y = altura mínima dos objetos. Percentual de reflexão difusa: 6% = preto 1, 90% =
branco 2 (com base no branco padrão da norma DIN 5033).
WTF12L-xxxxx1xx:
0
2
(0.08)
100
(3.94)
200
(7.87)
300
(11.81)
0
y
x
Minimum object height in mm (inch)
Example:
Reliable detection of the object
Background
Distance in mm (inch)
Recommended sensing range for
the best performance
12
(0.47)
10
(0.39)
8
(0.31)
6
(0.24)
4
(0.16)
400
(15.75)
y
x
White background (90 % radiance factor)
Distance of sensor to background x = 150 mm
Required minimum object height y = 1.2 mm
For all objects regardless of their colors
6%/90%
90%/90%
2
1
6%/6%
90%/6%

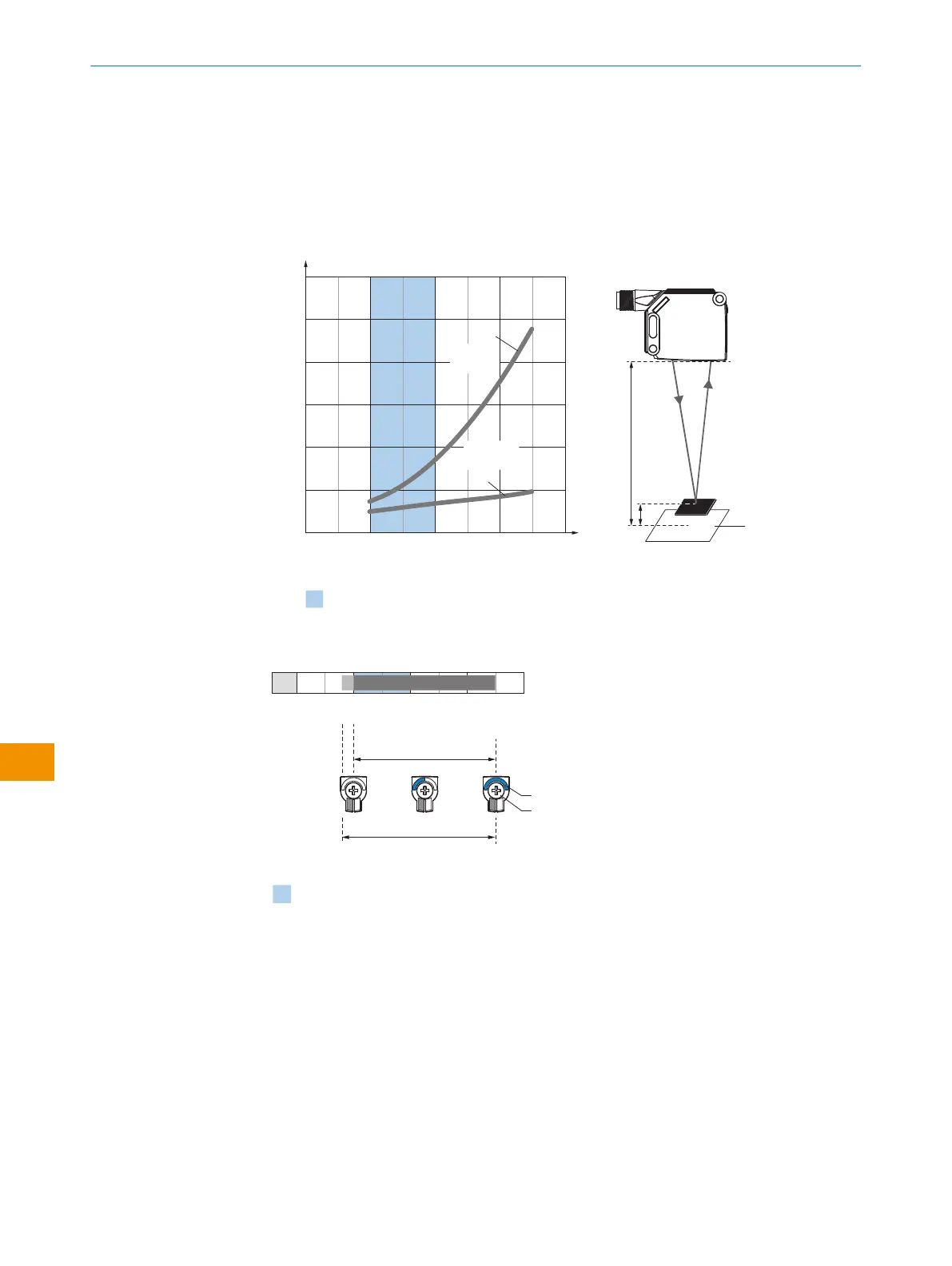

Figura 4: WTF12L-xxxxx1xx
0
Distance in mm (inch)
80 350
100
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
100
(3.94)
200
(7.87)
300
(11.81)
400
(15.75)
Figura 5: WTF12L-xxxxx1xx
A Distância de comutação mín. em mm
B Distância de comutação máx. em mm
C Campo de visão
D Faixa de ajuste do limite de comutação para a supressão do primeiro plano
E Indicador da distância de comutação
F elemento de pressão e giro
azul Faixa de distância de comutação recomendada para atingir o melhor desempenho
