SICK W12 - Descrição Do Produto; Montagem

3 Descrição do produto

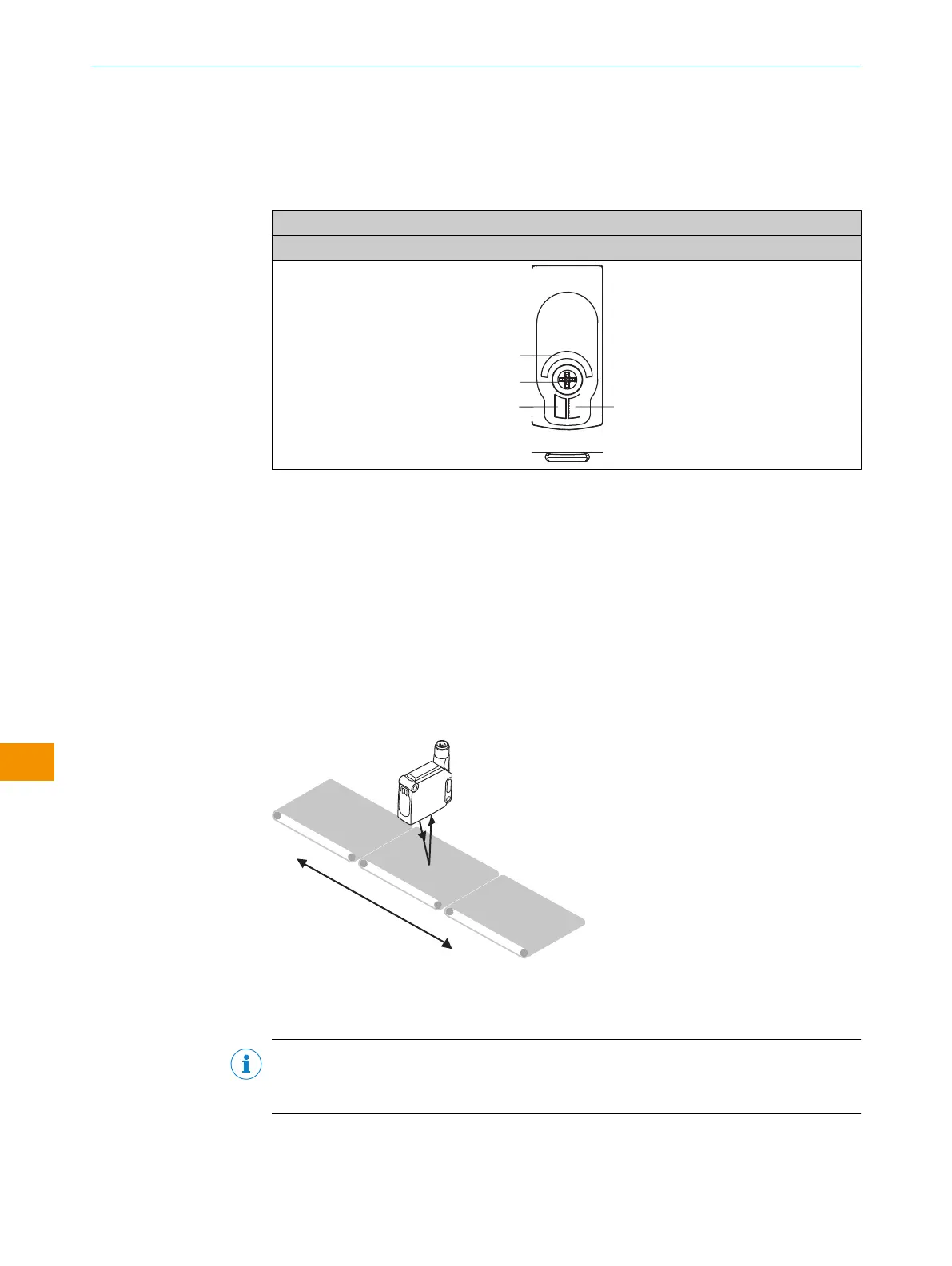

3.1 Elementos de comando e indicação
WTF12L/WTF12V-xxxxxx20
Elemento de pressão e giro
3
4
1
2
1
BluePilot azul: indicação da distância de comutação
2
Elemento de pressão e giro/potenciômetro/tecla teach: ajuste da distância de comutação
3
LED verde: tensão de alimentação ativa
4
LED amarelo: status recepção luminosa
4 Montagem
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios
SICK).
Observe o torque de aperto máximo permitido do sensor de 1,4Nm.
Montagem com o princípio funcionamento de supressão do primeiro plano
Figura 2: Alinhamento do sensor
Observar a direção preferencial do objeto em relação ao sensor, cp. figura 2.
NOTA
Para o WTF12V com ponto de luz linear, não há nenhuma direção preferencial que
deva ser observada.
