a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Notas sobre a conexão
Operação no modo I/O padrão:
Aplicar e ligar a alimentação de tensão somente após a conexão de todas as conexões
elétricas.
Operação no modo IO-Link: conectar o dispositivo num IO-Link mestre apropriado.
Integrar via IODD/bloco funcional no mestre ou no comando. O LED verde pisca no
sensor. O download da IODD e do bloco funcional está disponível em www.sick.com
informando o número do artigo.
Esclarecimento sobre a terminologia de conexões utilizadas conforme tabelas a seguir:
BN = Brown (Marrom)
WH = White (Branco)
BU = Blue (Azul)
BK = Black (Preto)
Q = saída digital
Q
L1
/C = Saída digital, IO-Link
L+ = tensão de alimentação (U
B
)
M = peso
CC: 10 ... 30VCC, ver "Dados técnicos", página 176

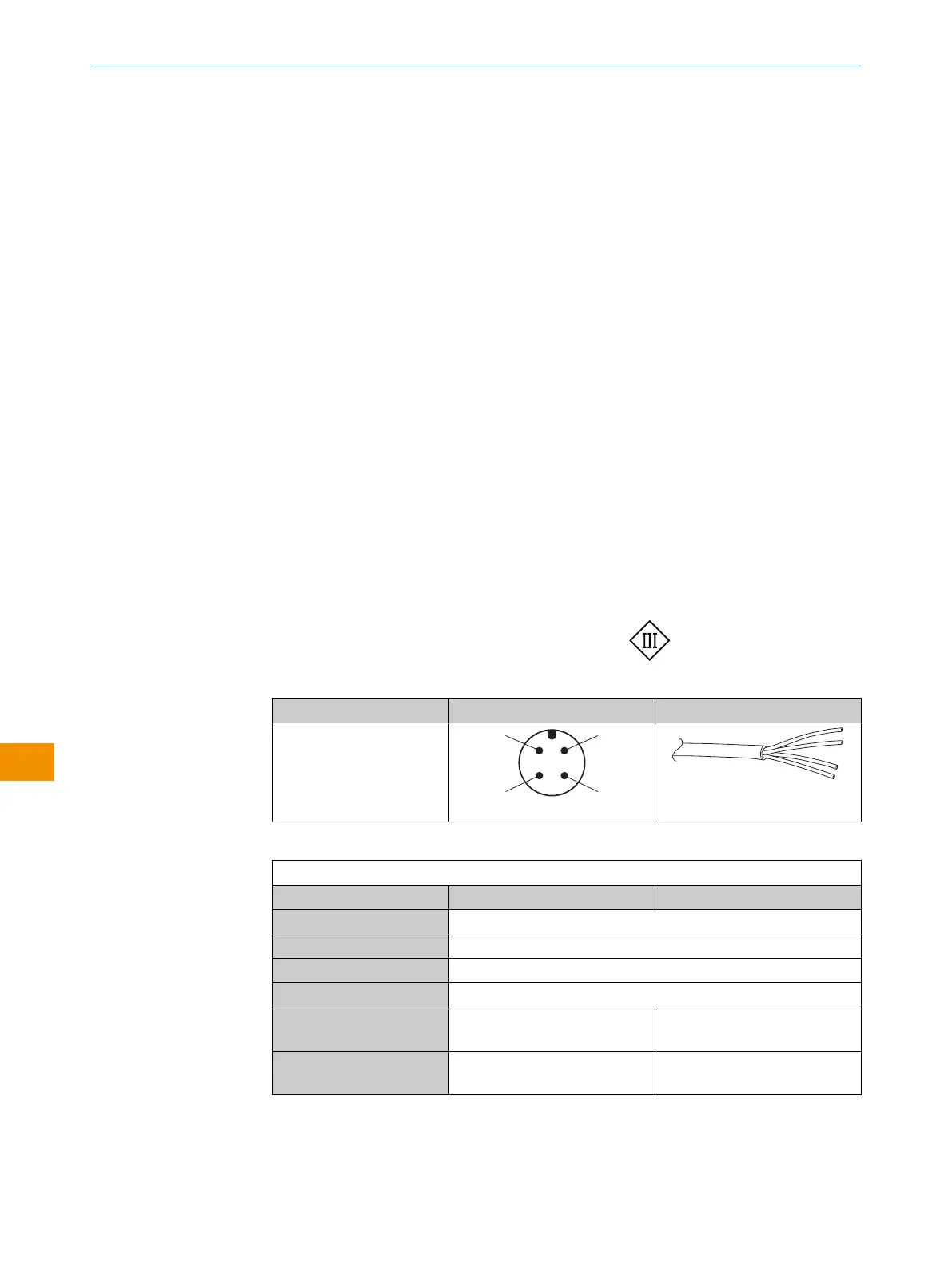

Tabela 1: Conexão elétrica
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0,14mm
2
AWG26
Tabela 2: DC
WTF12L/WTF12V-xxXXXxxxA00
Push-pull 161 162
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK Q
L1
/C
De-
fault: MF
Q
Q
De-
fault: Q
L1
(C)
Q
Q
MANUAL DE INSTRUÇÕES
168
M A N U A L D E I N S T R U Ç Õ E S | WTF12L/WTF12V 8027710/2022-04-12 | SICK
Sujeito a alteração sem aviso prévio
