使用条件の確認: センサと背景間の間隔、最小対象物高さ、ならびに背景と対象物
の拡散反射能力を対応する図 (参照 図 8, ページ 127) と照合します (x = 検出距
離、y = 最小対象物高さ。拡散反射率: 6% = 黒 1、90% = 白 2 (DIN 5033 に準拠し
た基準白に基づく)。
WTF12L-xxxxx1xx:
0
2
(0.08)
100
(3.94)
200
(7.87)
300
(11.81)
0
y
x
Minimum object height in mm (inch)
Example:
Reliable detection of the object
Background
Distance in mm (inch)
Recommended sensing range for
the best performance
12
(0.47)
10
(0.39)
8
(0.31)
6
(0.24)
4
(0.16)
400
(15.75)
y
x
White background (90 % radiance factor)
Distance of sensor to background x = 150 mm
Required minimum object height y = 1.2 mm
For all objects regardless of their colors
6%/90%
90%/90%
2
1
6%/6%
90%/6%

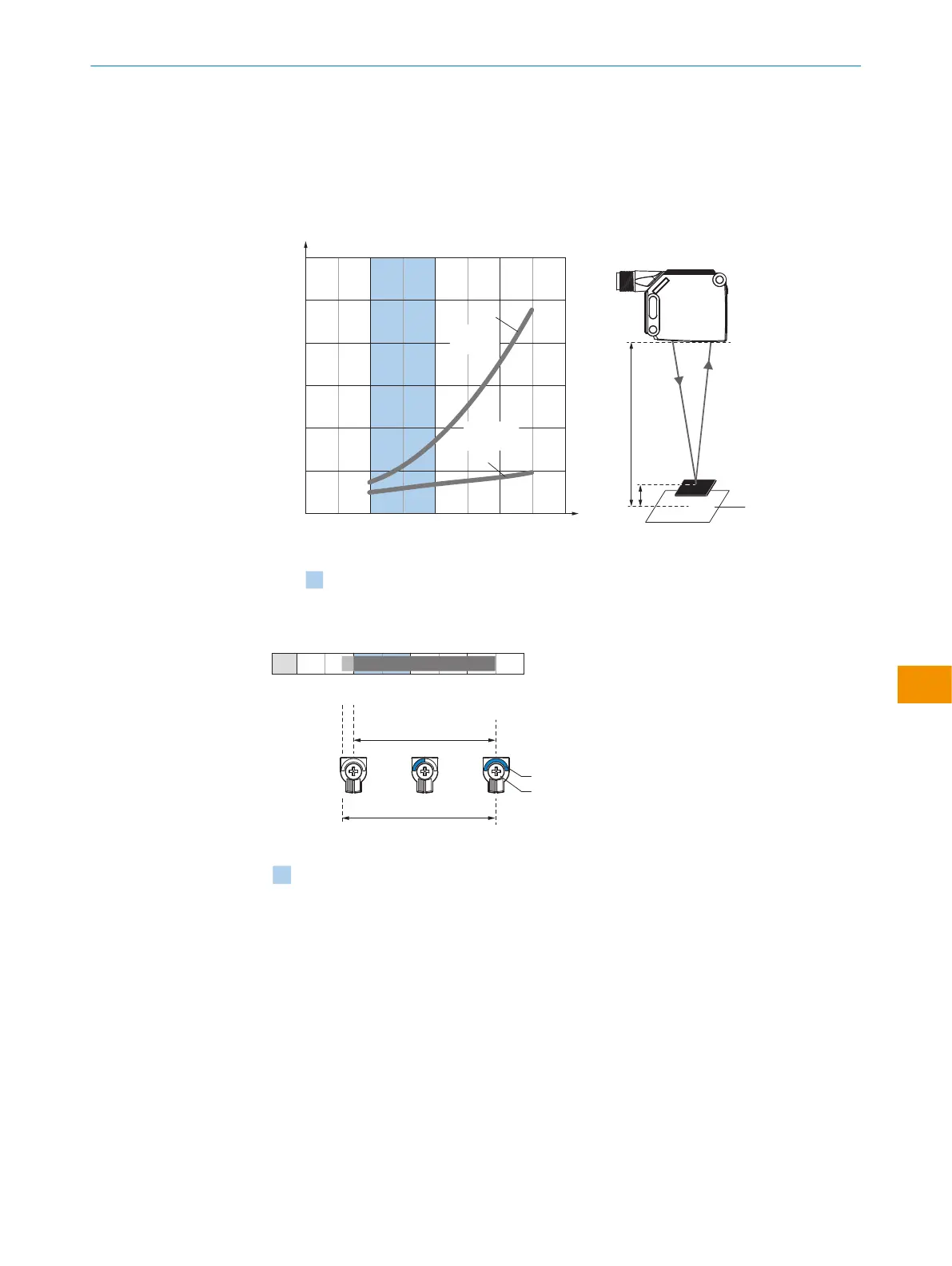

図 4: WTF12L-xxxxx1xx
0
Distance in mm (inch)
80 350
100
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
100
(3.94)
200
(7.87)
300
(11.81)
400
(15.75)
図 5: WTF12L-xxxxx1xx
A
最小検出距離 (mm)
B
最大検出距離 (mm)
C
視野
D
前景抑制用スイッチング閾値の設定範囲
E
検出距離表示灯
F
プッシュターン要素
青
最高性能を発揮できる推奨検出距離範囲
