uscita digitale
WTF12L-xxxxx1 WTF12L-xxxxx2
WTF12L-xxxxx8
WTF12V-xxxxx1
Corrente di uscita I
max.
≤100mA
Commutazioni di protezione A, B, C
1)
Tempo di reazione 500µs
2)
200µs
2)
500µs
2)
Frequenza di commutazione 1.000Hz
3)
2.500Hz
3)
1.000Hz
3)
1)
A = collegamenti U
B
protetti da polarità inversa
B = ingressi e uscite protetti da polarità inversa
C = soppressione degli impulsi di disturbo
2)
Durata segnale con carico ohmico
3)
Con rapporto chiaro / scuro 1:1
8)
Valido per Q \ su Pin2, se configurato tramite software
Dati meccanici
WTF12L/WTF12V
Tipo di protezione III
Temperatura ambiente di funzionamento -20°C ... +55°C

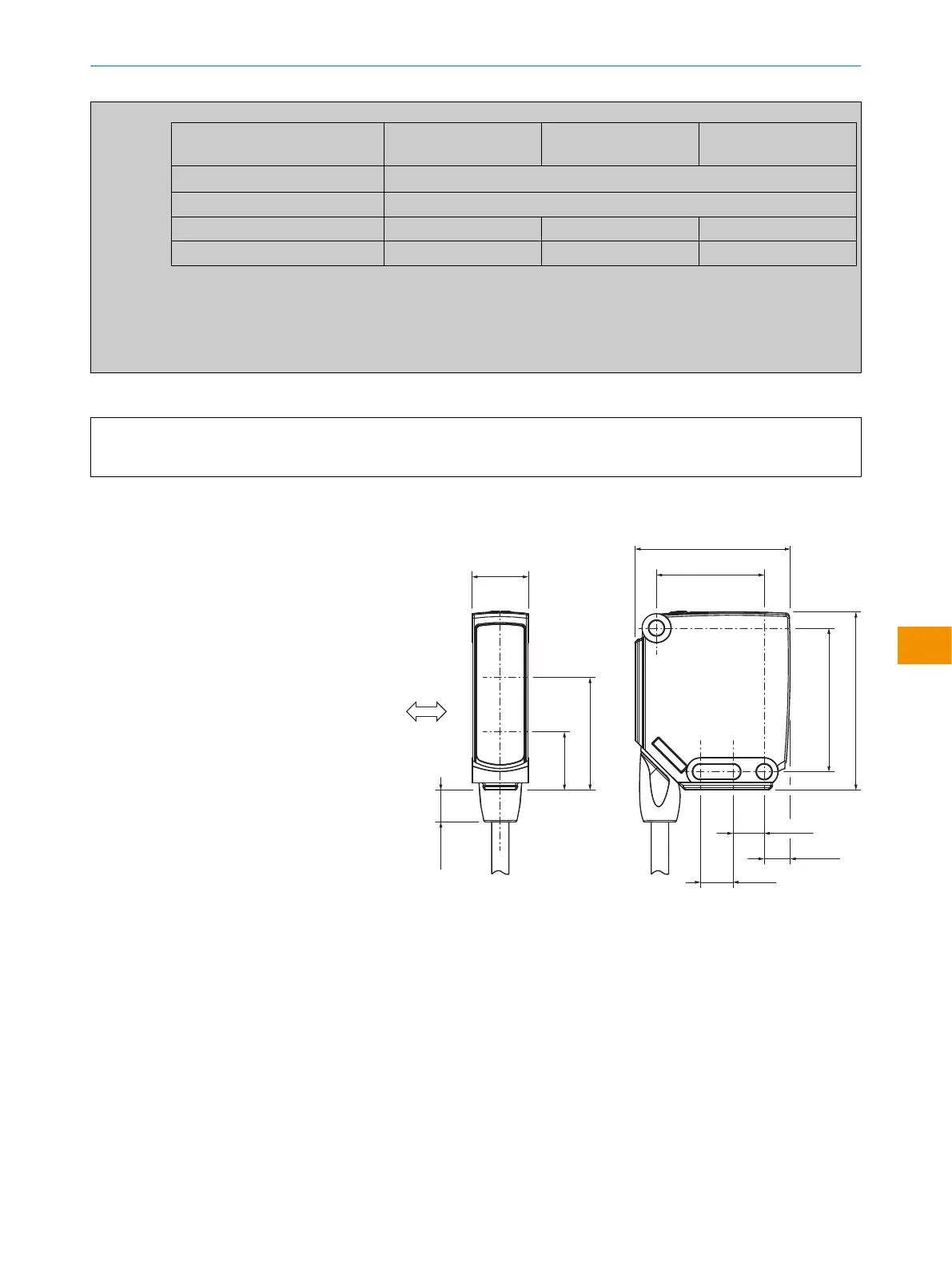

10.2 Disegni dimensionali
WTx12L-xxxxx2:
WTx12L-xxxxx8:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
8.9 (0.35)
L
31.3 (1.23)
49.5 (1.95)
9 (0.35)
16.2 (0.64)
15.6 (0.61)
5
5
4
1
3
2
6
Figura 12: Sensore con cavo, distanza di lavoro ridotta
1
Direzione preferenziale dell’oggetto
2
Centro asse ottico, ricevitore in campo vicino
3
Centro asse ottico trasmettitore
4
Collegamento
5
Foro di fissaggio Ø 4,1mm
6
Elementi di comando e di visualizzazione
