10.2 寸法図
WTx12L-xxxxx2:
WTx12L-xxxxx8:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
8.9 (0.35)
L
31.3 (1.23)
49.5 (1.95)
9 (0.35)
16.2 (0.64)
15.6 (0.61)
5
5
4
1
3
2
6

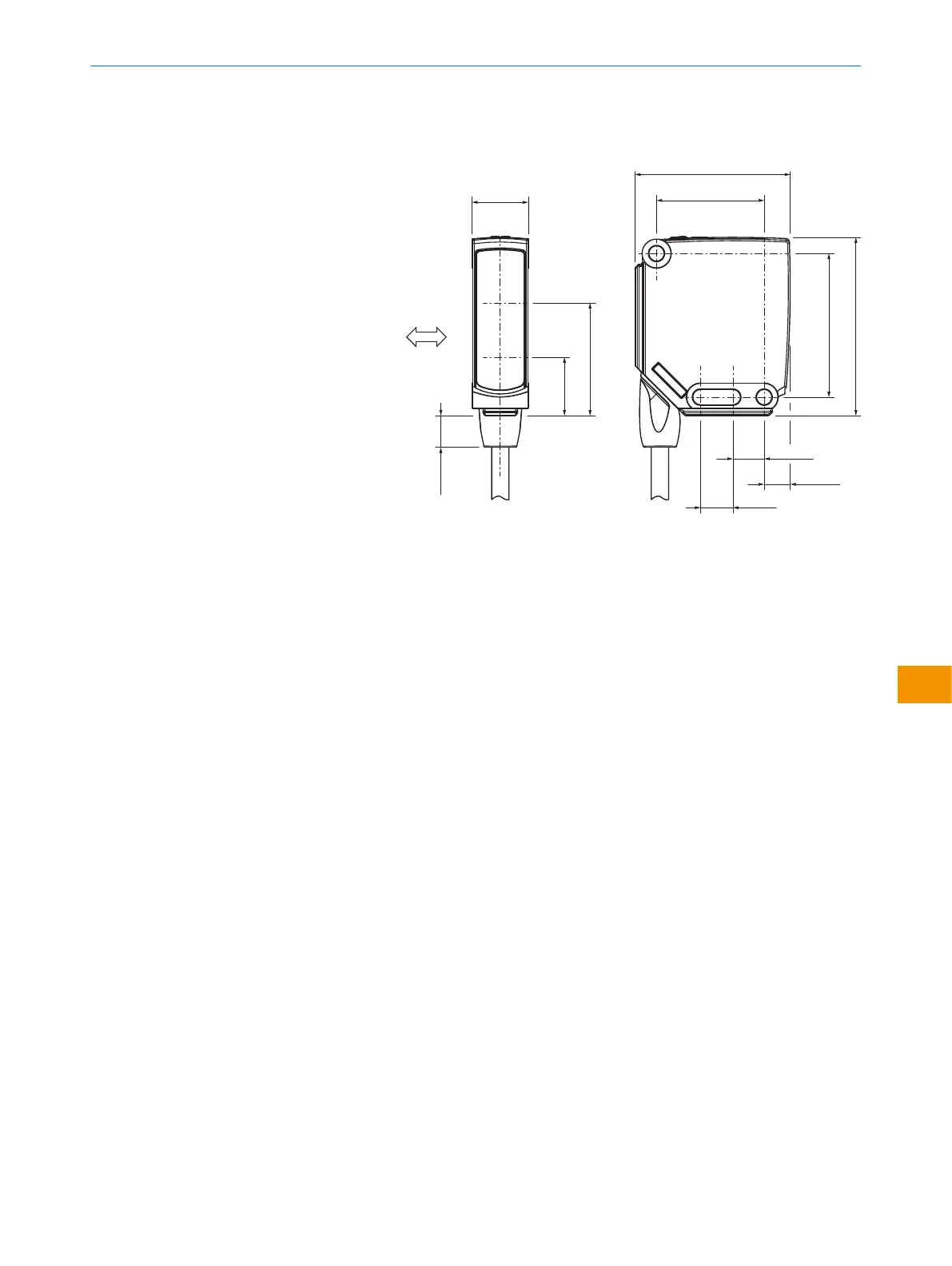

図 12: ケーブル付きセンサ、小さな検出距離
1
検出対象物の優先方向
2
光軸中心、近距離領域の受光器
3
投光器光軸の中心
4
接続
5
取り付け穴 Ø4.1 mm
6
操作/表示要素
取扱説明書
