Stopień ochrony IP jest osiągany wprzypadku urządzenia tylko w następujących warun‐
kach:
Przewody podłączone do przyłączy są przykręcone.
W przypadku nieprzestrzegania tego wymogu nie jest zapewniony stopień ochrony IP
urządzenia!
5.2 Wskazówki dotyczące dopuszczenia UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Wskazówki dotyczące podłączenia
Praca wstandardowym trybie I/O:
Podłączyć zasilanie elektryczne iwłączyć zasilanie dopiero po podłączeniu wszystkich
połączeń elektrycznych.
Praca wtrybie IO-Link: podłączyć urządzenie do odpowiedniego urządzenia IO-Link Mas‐
ter. Za pomocą IODD/bloku funkcyjnego zintegrować wurządzeniu master lub wsterow‐
niku. Na czujniku miga zielony wskaźnik LED. IODD oraz blok funkcyjny są dostępne do
pobrania pod adresem www.sick.com oraz numerem katalogowym.
Objaśnienie terminologii połączeń zastosowanej wponiższych tabelach:
BN = brązowy
WH = biały
BU = niebieski
BK = czarny
Q = wyjście cyfrowe
Q
L1
/C = wyjście cyfrowe, IO-Link
L+ = napięcie zasilające (U
B
)
M = masa
DC: 10 ... 30VDC, patrz "Dane techniczne", strona 154

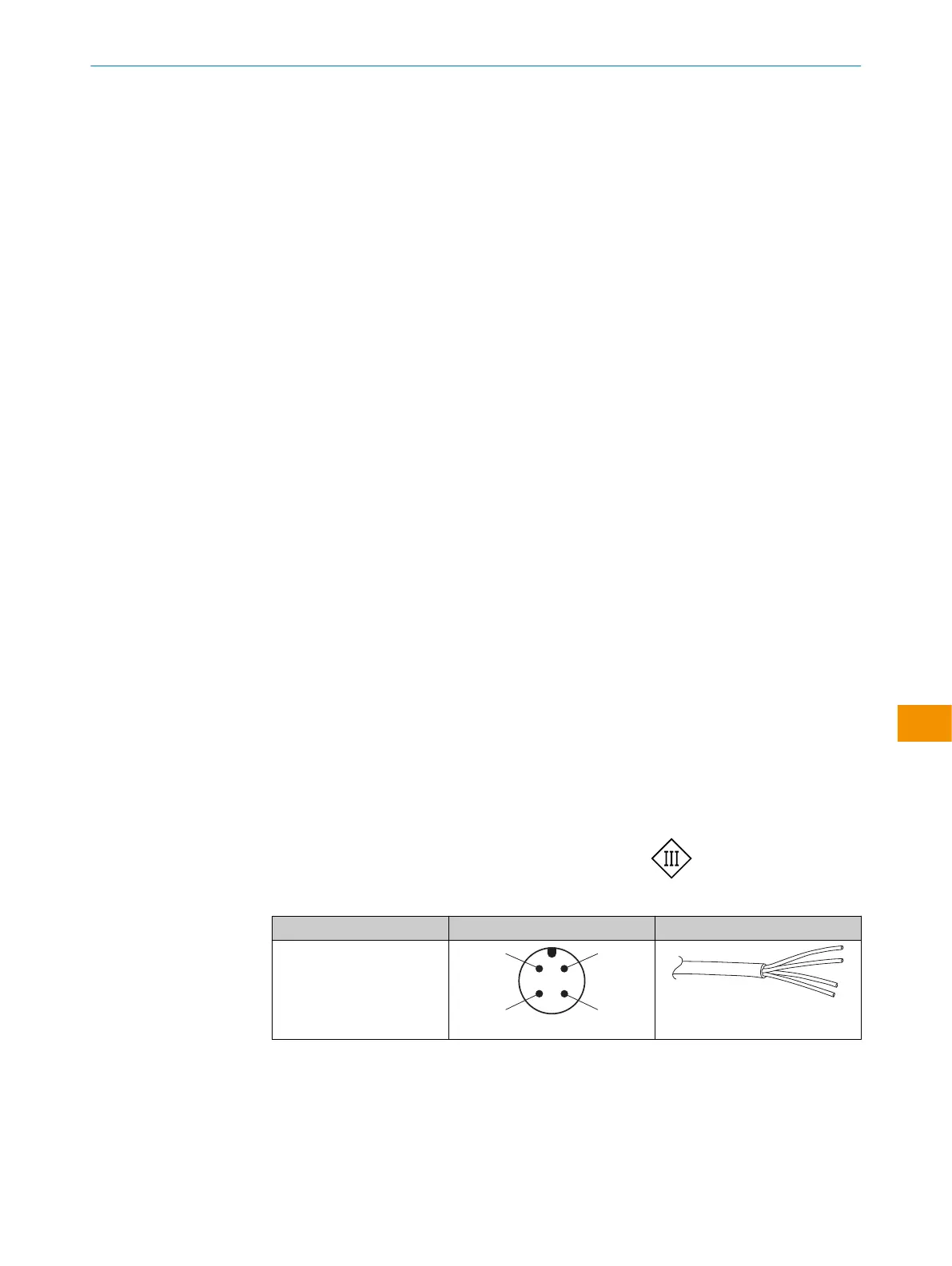

Tabela 1: Przyłącze elektryczne
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0,14mm
2
AWG26
INSTRUKCJA EKSPLOATACJI
8027710/2022-04-12 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTF12L/WTF12V
145
Z zastrzeżeniem zmiany bez powiadomienia
pl
