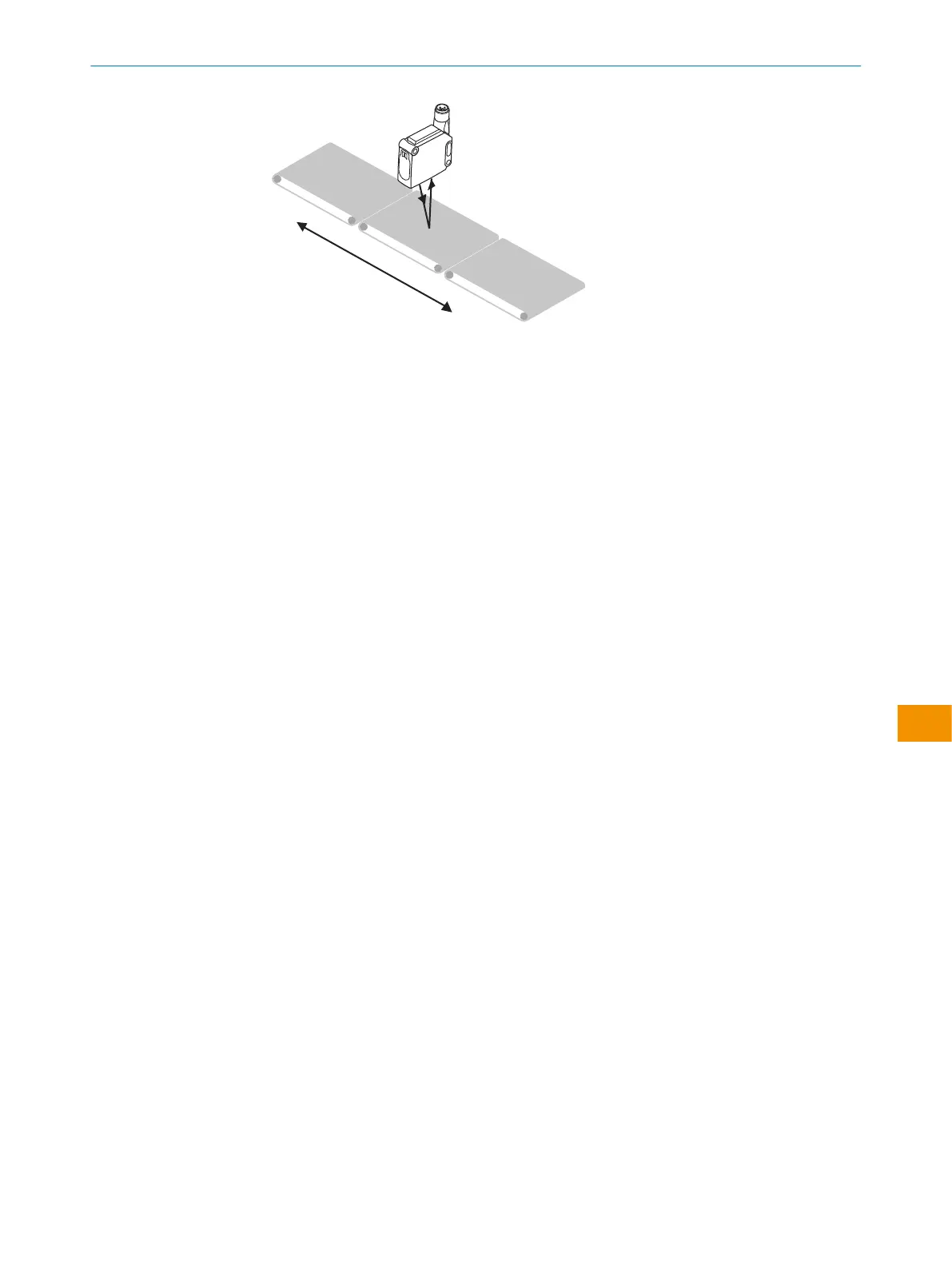

Rysunek 3: Ustawianie na tło
6.2 Skontrolować warunki eksploatacji
WTF12L/WTF12V to fotoprzekaźniki refleksyjne zfunkcją tłumienia przedpola. Fotoprze‐
kaźnik odbiciowy potrzebuje tła jako referencji. Tło powinno być wmiarę możliwości
jednorodne pod względem współczynnika odbicia oraz położenia. Należy zachować
maksymalną odległość (x) między fotoprzekaźnikiem odbiciowym atłem oraz minimalną
wysokość obiektu (y). Z zasady WTF12L/WTF12V służy do detekcji bardzo płaskich
obiektów na taśmie przenośnikowej.
Kontrola warunków eksploatacji: porównać odległość pomiędzy czujnikiem atłem, mini‐
malną wysokość obiektu, jak również właściwości remisji tła iobiektu zodpowiednim
wykresem (patrz rysunek 8, strona 150) (x= zasięg, y= minimalna wysokość obiektu).
Współczynnik remisji: 6% = czarny 1, 90% = biały 2 (wodniesieniu do standardowej
bieli wg DIN 5033).
