Digitalausgang
WTF12L-xxxxx1 WTF12L-xxxxx2
WTF12L-xxxxx8
WTF12V-xxxxx1
Ausgangsstrom I
max.
≤ 100 mA
Schutzschaltungen A, B, C
1)
Ansprechzeit 500 µs
2)
200 µs
2)
500 µs
2)
Schaltfrequenz 1.000 Hz
3)
2.500 Hz
3)
1.000 Hz
3)
1)
A = U
B
-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
2)
Signallaufzeit bei ohmscher Last
3)
Mit Hell- / Dunkelverhältnis 1:1
8)
Gültig für Q\ auf Pin2, wenn per Software konfiguriert
Mechanische Daten
WTF12L/WTF12V
Schutzart III
Umgebungstemperatur Betrieb -20°C … +55°C
10.2 Maßzeichnungen
WTx12L-xxxxx2:
WTx12L-xxxxx8:
8,7
29,9
43,1
7,2
39,9
8,9
L
31,3
49,5
9
16,2
15,6
5
5
4
1
3
2
6

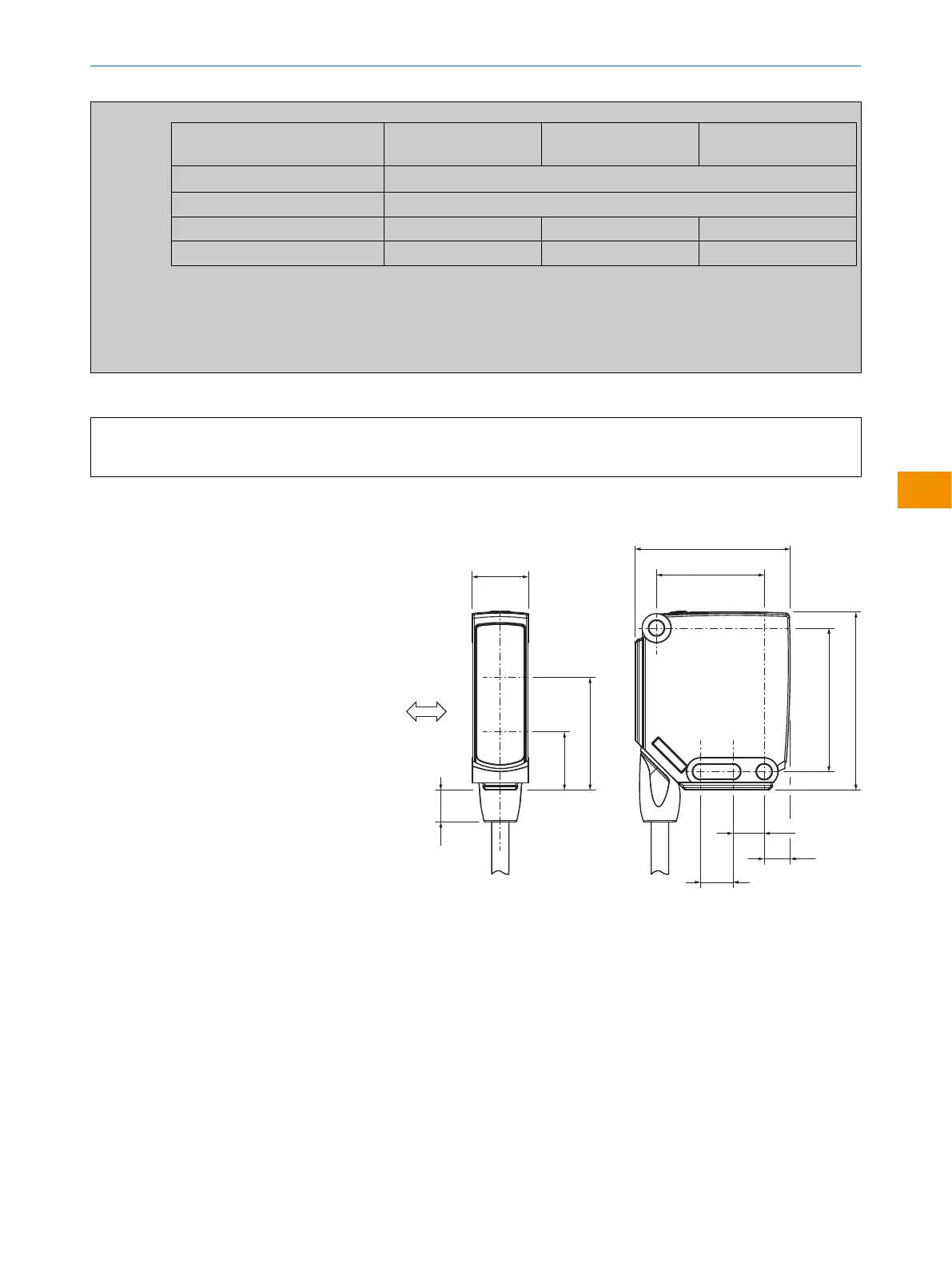

Abbildung 12: Sensor mit Leitung, kleiner Schaltabstand
1
Vorzugsrichtung des Tastguts
2
Mitte Optikachse, Empfänger im Nahbereich
3
Mitte Optikachse, Sender
4
Anschluss
5
Befestigungsbohrung Ø 4,1 mm
6
Bedien- und Anzeigeelemente
