10.2 Масштабные чертежи
WTx12L-xxxxx2:
WTx12L-xxxxx8:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
8.9 (0.35)
L
31.3 (1.23)
49.5 (1.95)
9 (0.35)
16.2 (0.64)
15.6 (0.61)
5
5
4
1
3
2
6

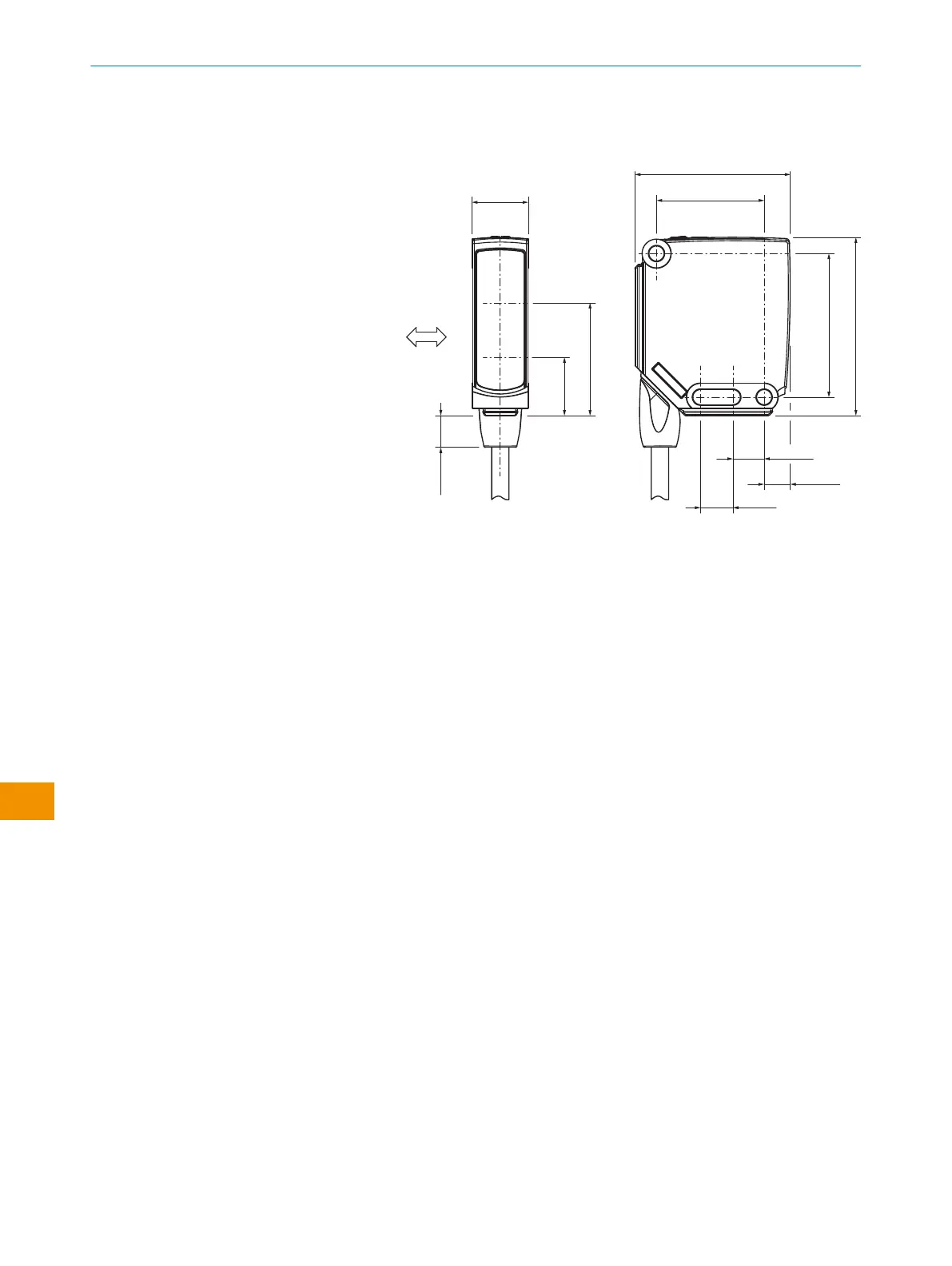

Рисунок 12: Датчик с кабелем, малое расстояние срабатывания
1
Предпочтительное направление распознаваемого объекта
2
Середина оптической оси, приемник в ближнем диапазоне
3
Середина оптической оси передатчика
4
Соединение
5
Монтажное отверстие Ø 4,1 мм
6
Элементы управления и индикаторы
