5.3 关于连接的提示
标准 I/O 模式下的运行：
完成所有电气连接后才能接通电压供给。
IO-Link 模式下的运行：将设备连接至合适的 IO-Link Master。通过 IODD/功能块集
成到 Master 或控制器中。传感器上的绿色 LED 闪烁。可登录 www.sick.com 输入
订货号下载 IODD 和功能块。
下表中使用的连接术语的解释：
•
BN = 棕色
•
WH = 白色
•
BU = 蓝色
•
BK = 黑色
•
Q = 数字输出
•
Q
L1
/C = 数字输出，IO-Link
•
L+ = 工作电压 (U
B
)
•
M = 接地
DC: 10 ... 30V DC, 参见 "技术数据", 第 222 页

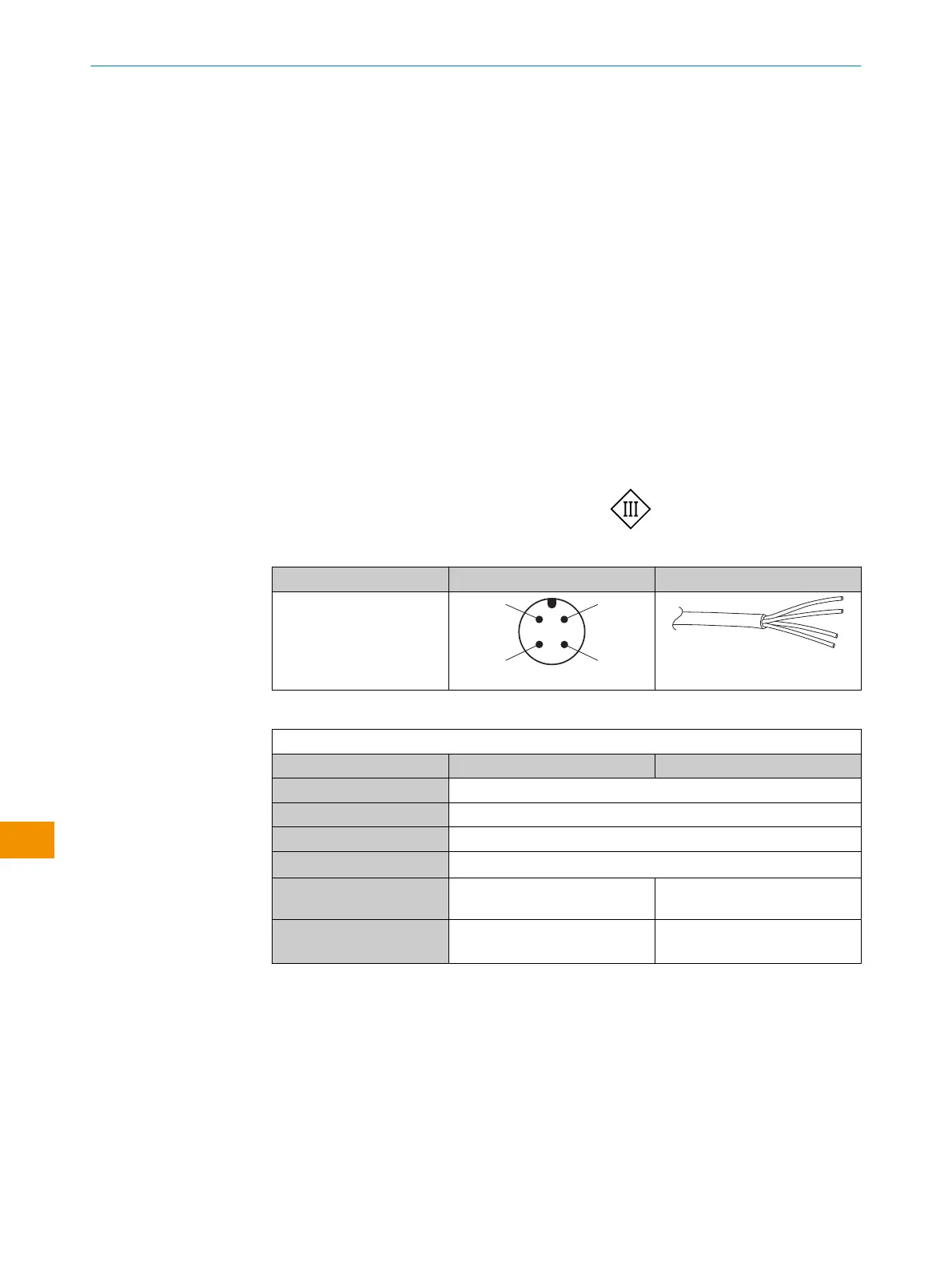

表格 1: 供电方式
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0.14mm
2
AWG26
表格 2: DC
WTF12L/WTF12V-xxXXXxxxA00
Push-pull 161 162
1 = BN
+ (L+)
2 = WH
MF
3 = BU
- (M)
4 = BK
Q
L1
/C
De-
fault: MF
Q
Q
De-
fault: Q
L1
(C)
Q
Q
