WTF12V-xxxxx1xx:
0
100
(3.94)
50
(1.97)
0
y
x
Minimum object height in mm (inch)
Example:
Reliable detection of the object
Background
Distance in mm (inch)
Recommended sensing range for
the best performance
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
150
(5.91)
y
x
White background (90 % radiance factor)
Distance of sensor to background x = 75 mm
Required minimum object height y = 0.8 mm
For all objects regardless of their colors
6%/90%
90%/90%
2
1
6%/6%
90%/6%

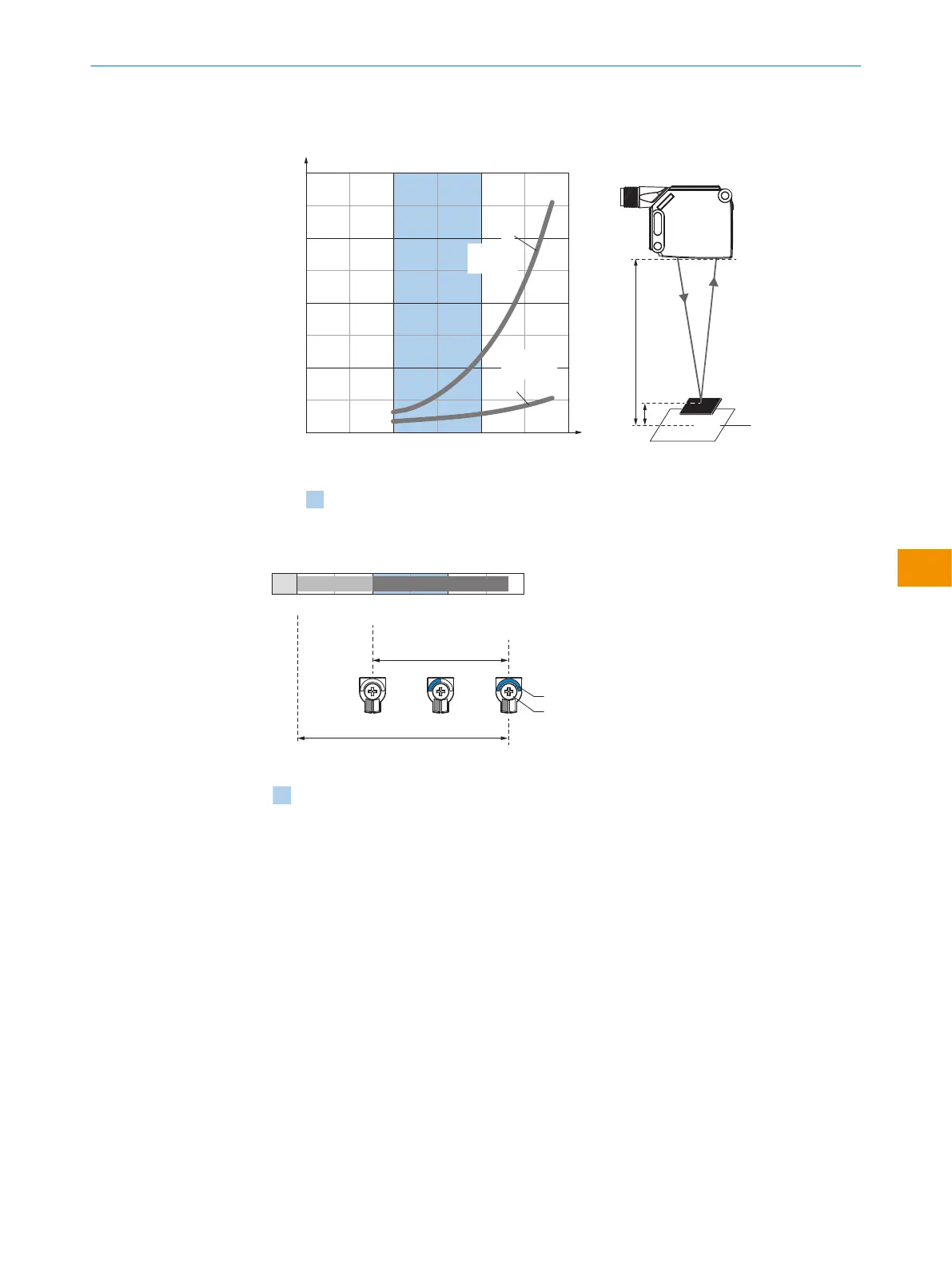

Figura 10: WTF12V-xxxxx1xx
0
Distance in mm (inch)
0 140
50
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
100
(3.94)
50
(1.97)
150
(5.91)
Figura 11: WTF12V-xxxxx1xx
A Distancia de conmutación mín. en mm
B Distancia de conmutación máx. en mm
C Campo de visión
D Rango de ajuste del umbral de conmutación para la supresión del primer plano
E Indicación de distancia de conmutación
F Elemento de presión y rotación
Azul Rango recomendado de distancia de conmutación para un mejor rendimiento
6.3 Ajuste
Ajuste de la distancia de conmutación
WTF12L/WTF12V con elemento de presión y rotación:
INSTRUCCIONES DE USO
8027710/2022-04-12 | SICK I N S T R U C C I O N E S D E U S O | WTF12L/WTF12V
59
Sujeto a cambio sin previo aviso
