WTx12L-xxxxx2:
WTx12L-xxxxx8:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
16.2 (0.64)
16.8 (0.66)
31.3 (1.23)
49.5 (1.95)
9 (0.35)
15.6 (0.61)
M12
5
5
4
1
3
2
6

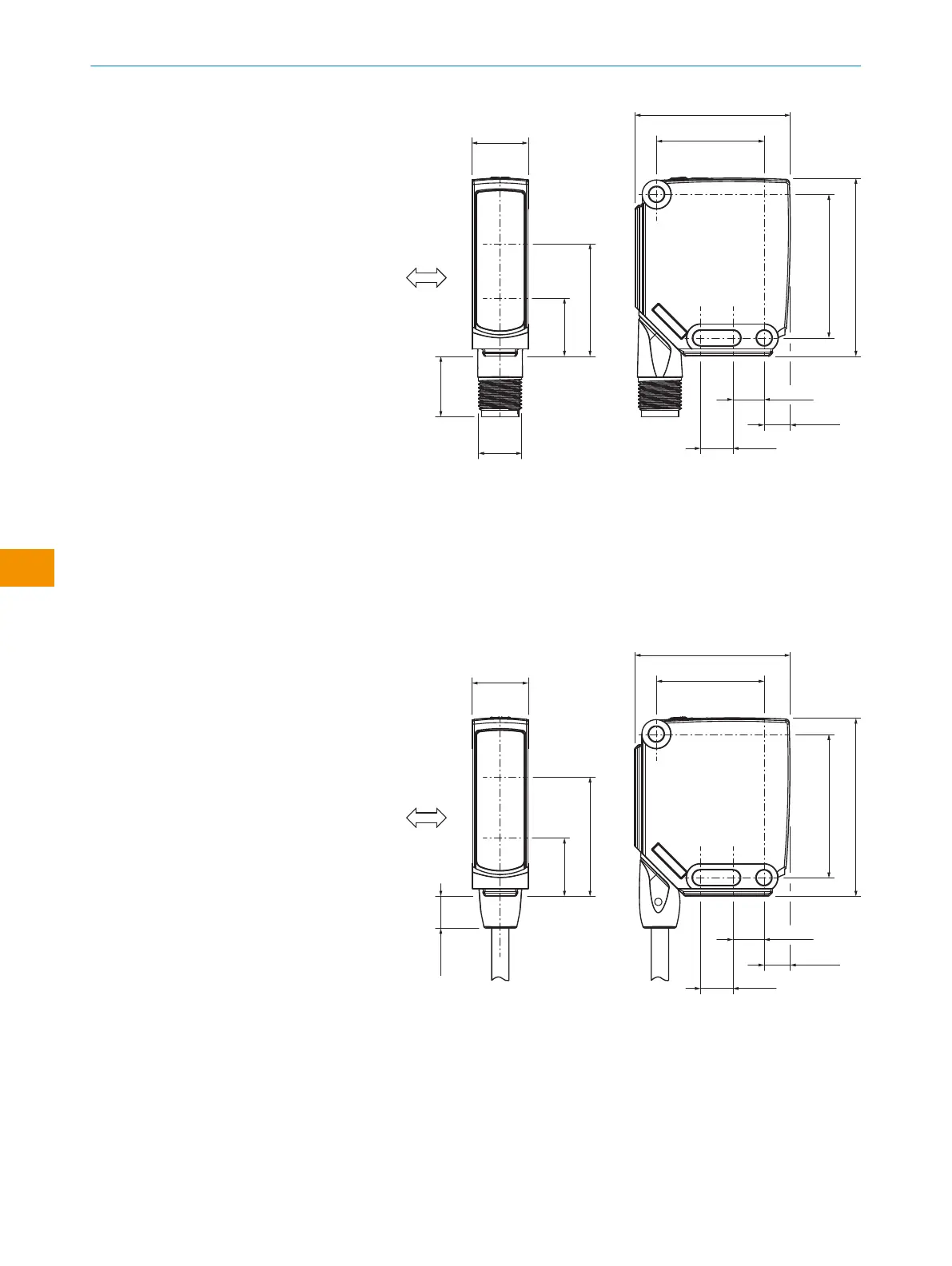

Figura 13: Sensor con conector macho M12, distancia de conmutación
pequeña
1
Orientación preferente del objeto
2
Centro del eje óptico del receptor a corta distancia
3
Centro del eje óptico del emisor
4
Conexión
5
Orificio de fijación Ø 4,1mm
6
Elementos de mando y visualización
WTx12x-xxxxx1:
8.7 (0.34)
29.9 (1.18)
43.1 (1.70)
7.2 (0.28)
39.9 (1.57)
8.9 (0.35)
L
33 (1.30)
49.5 (1.95)
9 (0.35)
5
5
4
1
3
2
6
16.2 (0.64)
15.6 (0.61)
Figura 14: Sensor con cable, distancia de conmutación grande
1
Orientación preferente del objeto
2
Centro del eje óptico del receptor a larga distancia
3
Centro del eje óptico del emisor
4
Conexión
5
Orificio de fijación Ø 4,1mm
6
Elementos de mando y visualización
