L’indice de protection IP de l’appareil n’est pas atteint si ces consignes ne sont pas
respectées!
5.2 Remarques sur l’homologation UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Remarques sur le raccordement
Fonctionnement en mode I/O standard:
Activer l’alimentation électrique seulement après avoir effectué tous les raccordements
électriques.
Fonctionnement en mode IO-Link: raccorder l’appareil au IO-Link Master correspon‐
dant. Intégrer l’appareil au maître ou à la commande par IODD/bloc de fonctions. La
LED verte clignote sur le capteur. IODD et bloc de fonctions peuvent être téléchargés
sous la référence à l’adresse www.sick.com.
Explication des termes pour le raccordement utilisés dans les tableaux suivants:
•
BN = Brown (Marron)
•
WH = White (Blanc)
•
BU = Blue (Bleu)
•
BK = Black (Noir)
•
Q = sortie numérique
•
Q
L1
/C = sortie numérique, IO-Link
•
L+ = tension d’alimentation (U
B
)
•
M = poids
CC: 10 ... 30VCC, voir "Caractéristiques techniques", page 86

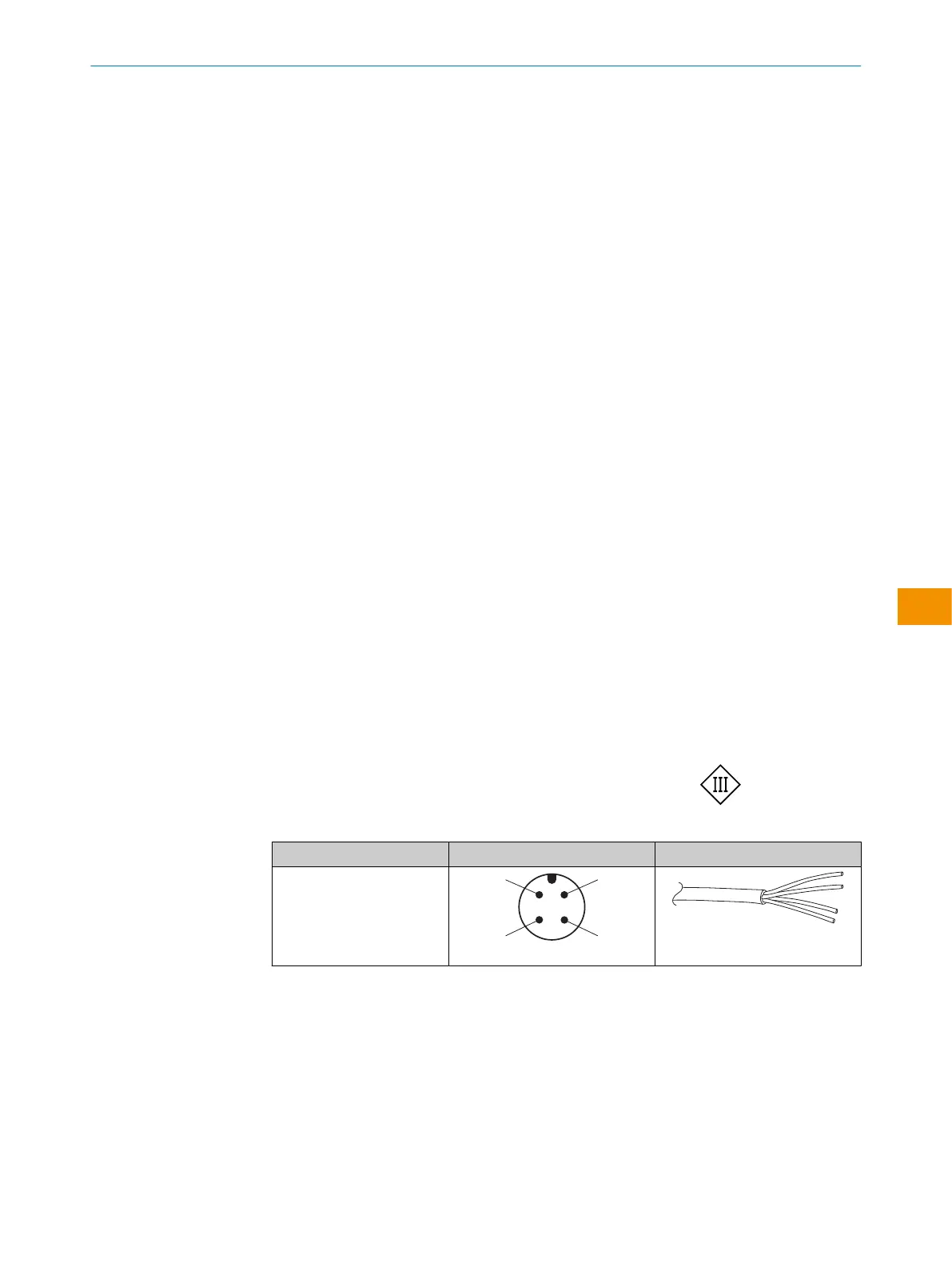

Tableau 1: Raccordement électrique
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0,14mm
2
AWG26
