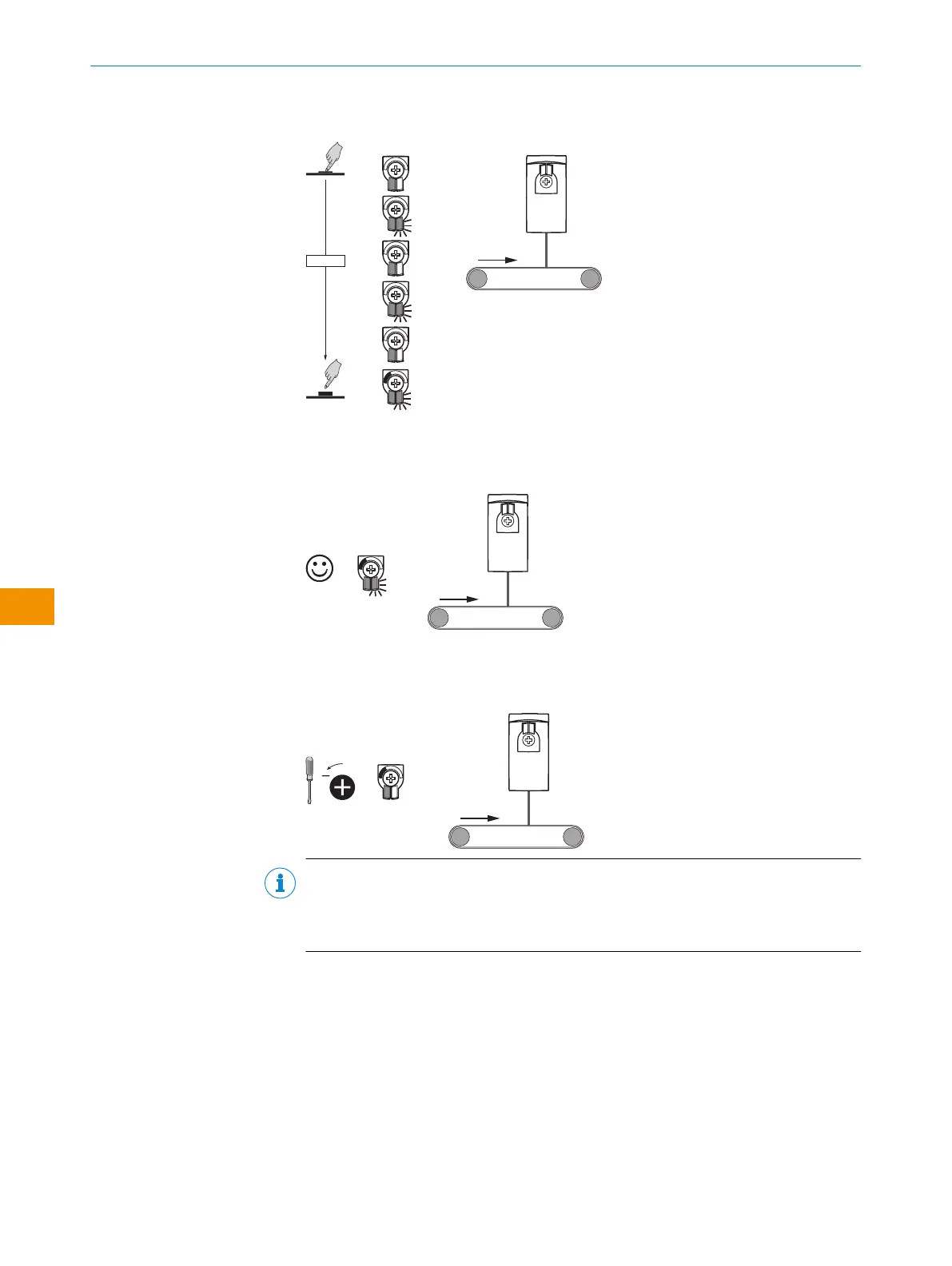

1. Aligner le capteur sur l'arrière-plan et appuyer sur le bouton d'apprentissage (env.
1 à 3secondes) jusqu'à ce que la LED jaune clignote.
1...3 sec.
2. La bande transporteuse doit maintenant être mise en service sans objets. Si la
LED jaune est allumée en permanence pendant le test, la distance de commuta‐
tion est correctement réglée. Si un objet se trouve dans le faisceau lumineux, la
LED jaune s'éteint.
3. Si la LED jaune ne s'allume pas brièvement pendant le test, réduire au minimum
la distance de commutation en tournant le bouton combiné pousser ou tourner.
De cette manière, la hauteur de l’objet minimale s’agrandit aussi. Contrôler
ensuite la détection avec l’objet.
REMARQUE
Après l'apprentissage, environ 1/3 du spot lumineux linéaire doit être recouvert
pour que le capteur commute - la sensibilité peut être réglée en tournant, de sorte
que le capteur commute également en cas de couverture réduite.
✓
Le capteur est réglé et prêt à l’emploi.
Pour régler la distance de commutation par IO-Link, consulter la notice d’instructions
«IO-Link Photoelectric sensors».
