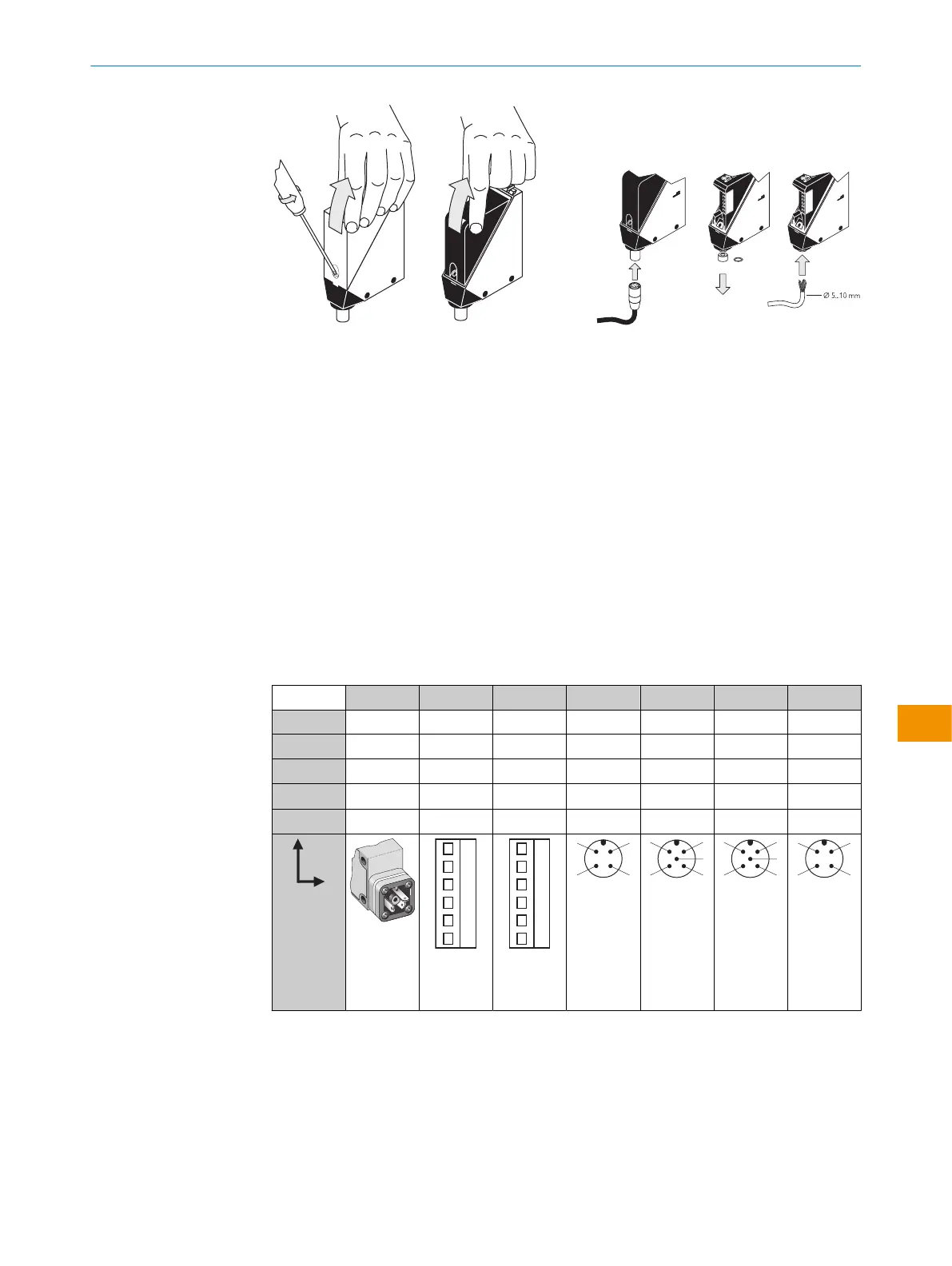

插图 1: 打开传感器 插图 2: 电气连接
一旦完成所有电气连接，就应加上或接通电源。
对接线图（表格 2-7）的解释，分为 DC 设备和 AC/DC 设备：
Alarm = 警告输出端（参见 表格 56 和 附加功能）
n. c. = 未连接
NC = 常闭
NO = 常开
Q / Q = 开关量输出
TE/Test = 测试输入（参见 表格 56 和 表格 61）
5.1
WT24-2Bxxx, WT24-2Vxxx
U
B
: 10 ... 30 V DC, 参见 „技术参数“, 第 110 页
表格 2: DC
WT24-2 B3x3 B2x0 V2x0 B4x0 V5x0 V510S15 B410S25
1
+ (L+) + (L+) + (L+) + (L+) + (L+) + (L+) + (L+)
2
- (M) - (M) - (M) 测试 测试 Alarm n. c.
3
Q/Q
- Alarm - (M) - (M) - (M) - (M)
4
-
Q/Q Q/Q Q/Q Q/Q Q/Q Q/Q
5
- 测试 测试 - Alarm 测试 -
I
N
= 4 A
1 2 3 4 5
0.14 ...
1.5 mm
2
I
N
= 4 A
1 2 3 4 5
0.14 ...
1.5 mm
2
I
N
= 4 A
2 1
4
3
2 1
4
3
5
2 1
4
3
5
2 1
4
3
