测试输入端
测试输入端：传感器 WT24-2B / -V 具有一个测试输入端（接线图 [参见
„WT24-2Bxxx, WT24-2Vxxx“, 第 103 页 和 参见 表格 61] 中的“TE”或者“Test”），
使用该输入端关闭发射器，并且从而检查传感器功能是否正常：使用配备 LED 指示
灯的电缆插口时应注意相应分配 TE。
物体已识别时，激活测试输入端（参见接线图 [参见 „WT24-2Bxxx, WT24-2Vxxx“,
第 103 页 和 参见 表格 61], PNP: TE → M）。发送 LED 关闭或者模拟没有检测到
物体。参照以下表格检查功能。如果开关量输出的表现不符合以下表格，则须检查
使用条件。参见故障诊断章节。

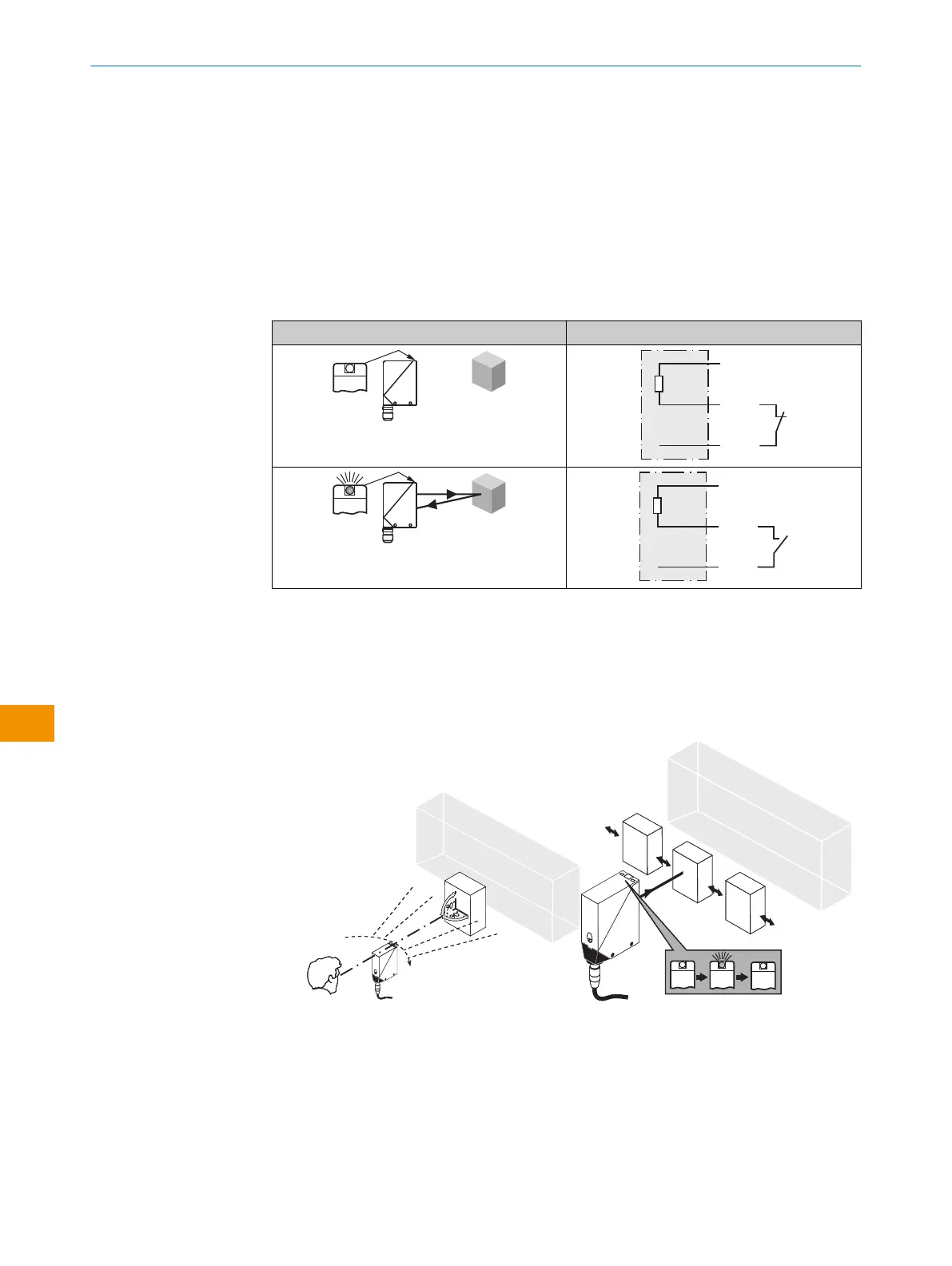

表格 7: 测试
测试
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 调试
1
校准
WT24-2Xx1x，2Xx2x：将传感器对准物体。选择定位，确保红外光（不可见光）射中
物体的中间。仅可通过 LED 指示灯辨别校准是否正确。为此，请参见 插图 3 和
插图 4。此时，应注意传感器的光学开口（透明保护盖）处应无任何遮挡。
插图 3: 校准 插图 4: 校准 2
