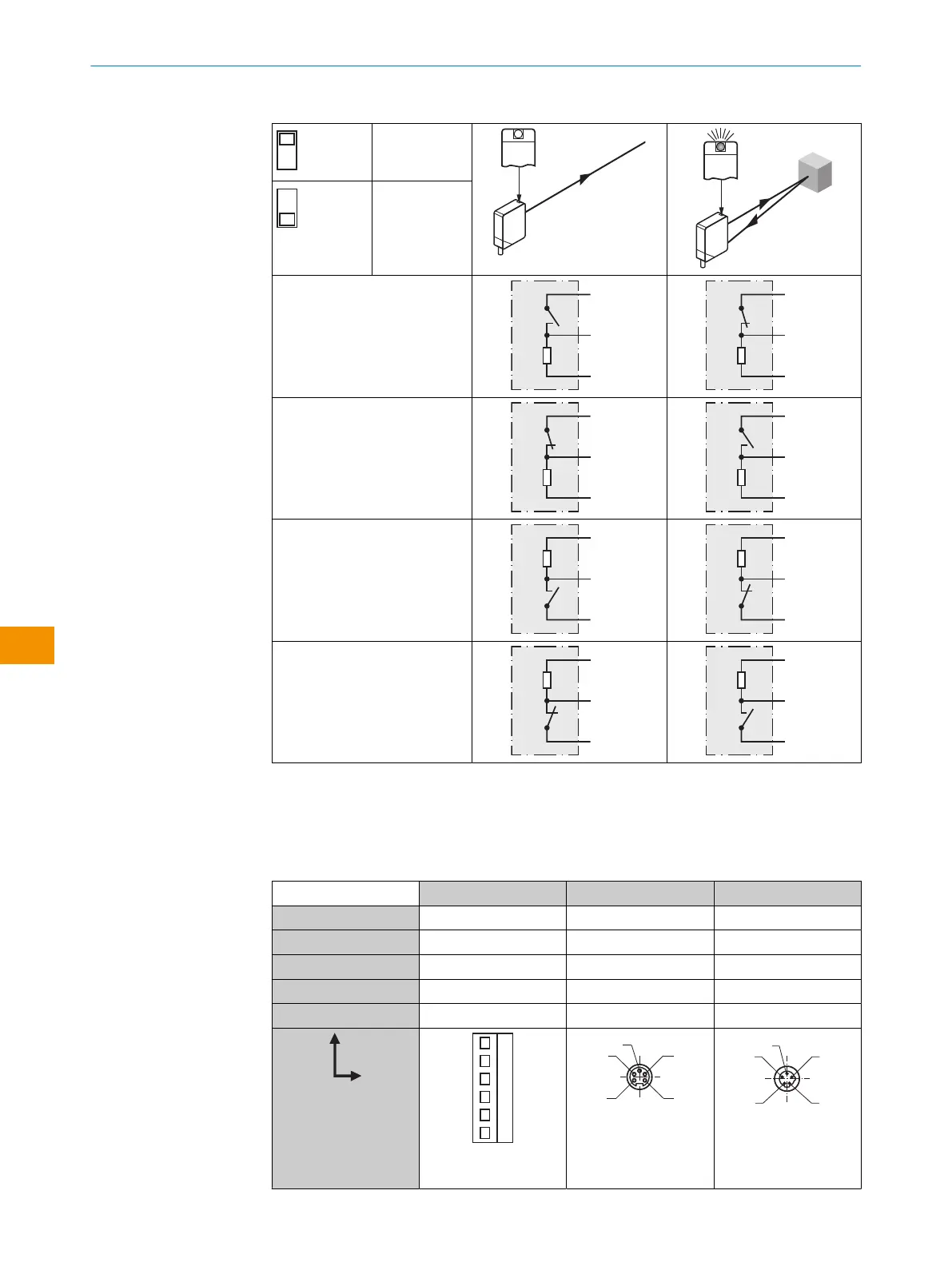

Tabella 3: DC
H
D
3
NPN
PNP
4
H, PNP: Q/Q (≤ 100mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
D, PNP: Q/Q (≤ 100mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
H, NPN: Q/Q (≤ 100mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
D, NPN: Q/Q (≤ 100mA)
+ (L+)
Q/Q
– (M)
+ (L+)
Q/Q
– (M)
5.2 WT24-2Rxxx
U
B
20 V ... 250 V AC/DC, v. „Dati tecnici“, pagina 78
Tabella 4: AC/DC
WT24-R2x0 WT24-2R5x8 WT24-2R5x9
1 L1 / + N / - N / -
2 N / - NC NC
3 relè n. c. n. c.
4 relè NO NO
5 relè L1 / + L1 / +
1 2 3 4 5
0,14 ... 1,5 mm
2
I
N
= 4 A
3
4
15
2
I
N
= 4 A
3
4
1
5
2
I
N
= 4 A
