SICK WT24-2 - Page 73

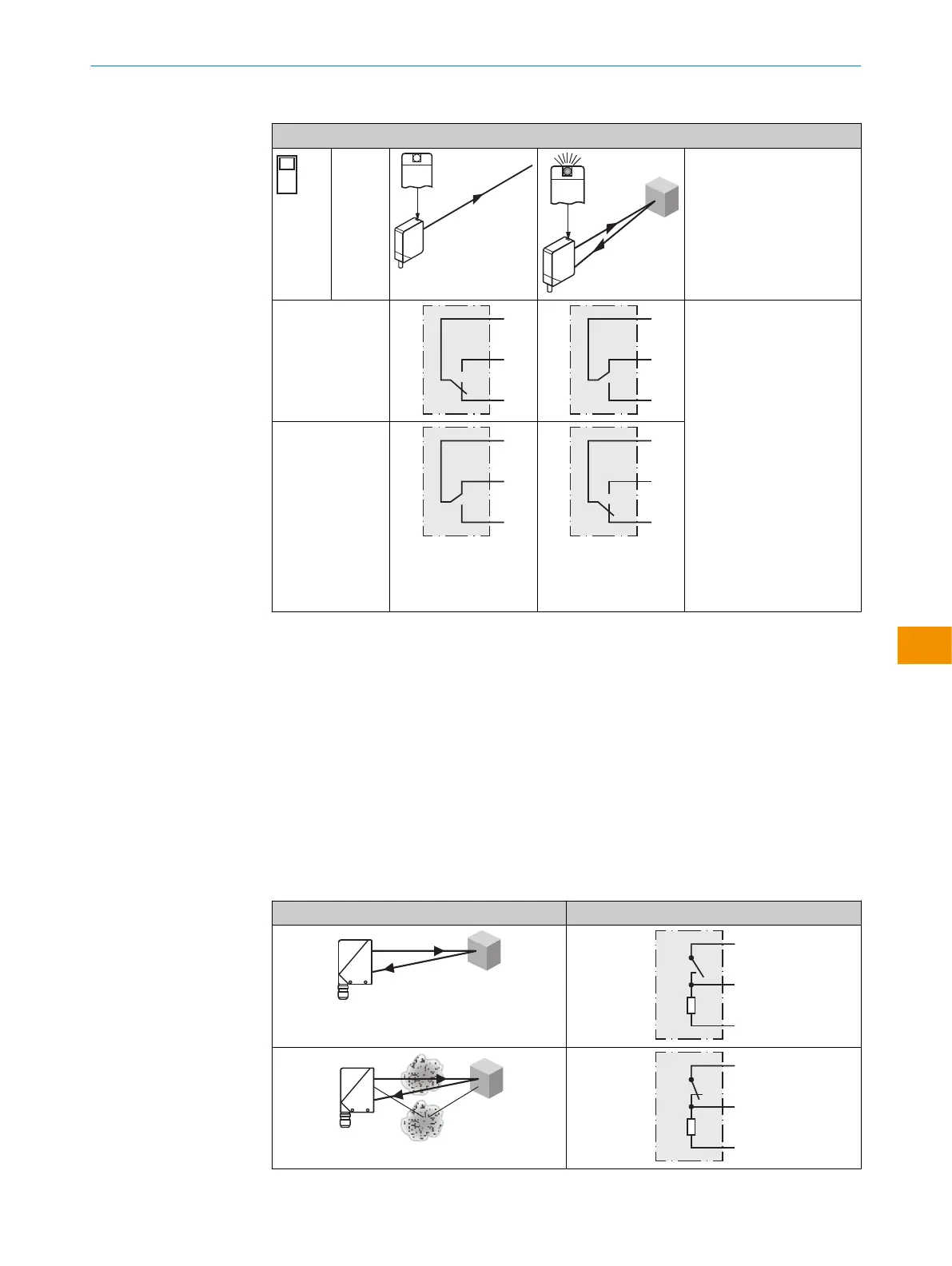

Tabella 5: AC/DC relè
relè
H
D
3
WT24-2R2x0
H
3
4
5
3
4
5
I
max.
= 4A @ 250V AC
4A @ 24V DC
0.125A @ 250 V DC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
WT24-2R5x8, WT24-2R5x9: I
max.
= 2.5A @ 250 V AC, 2.5A @ 24 V DC, 0.125A @ 250 V
DC
6 Funzioni supplementari
Alarm
Uscita allarme: il sensore (WT24-2Vxxx) dispone di un’uscita di comunicazione di pre‐
vista avaria (“allarme” nello schema di collegamento [v. „WT24-2Bxxx, WT24-2Vxxx“,
pagina 71]), che indica quando il sensore è ancora pronto per il funzionamento, ma
solo in modo limitato. In questo caso l’indicatore LED lampeggia. Possibili cause:
sensore sporco, sensore disallineato. In buono stato: LOW (0), in caso di molto sporco
HIGH (1).
Tabella 6: Allarme
Allarme (≤ 100mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
ISTRUZIONI PER L'USO
8008784.1DMA/2022-07-12 | SICK I S T R U Z I O N I P E R L ' U S O | WT24-2
73
