Ingresso test
Entrata di prova: i sensori WT24-2B/-V dispongono di un’entrata di prova (“TE” o
“test” nello schema di collegamento [v. „WT24-2Bxxx, WT24-2Vxxx“, pagina 71 e v.
tabella 43]), tramite la quale l’emettitore può essere disattivato e in questo modo il
funzionamento regolare del sensore può venire controllato. In caso di uso di connettori
femmina con indicatori LED si deve prestare attenzione che TE sia occupata nella
relativa modalità.
Se l’oggetto viene rilevato, attivare l’entrata di prova (vedi schema di collegamento [v.
„WT24-2Bxxx, WT24-2Vxxx“, pagina 71 e v. tabella 43], PNP: TE → M). Il LED di emis‐
sione si spegne, ovvero viene simulato il rilevamento di nessun oggetto. Per verificare
il funzionamento, osservare la seguente tabella. Se l’uscita di commutazione non si
comporta conformemente alla tabella seguente, verificare le condizioni d’impiego. Vedi
paragrafo Diagnostica delle anomalie.

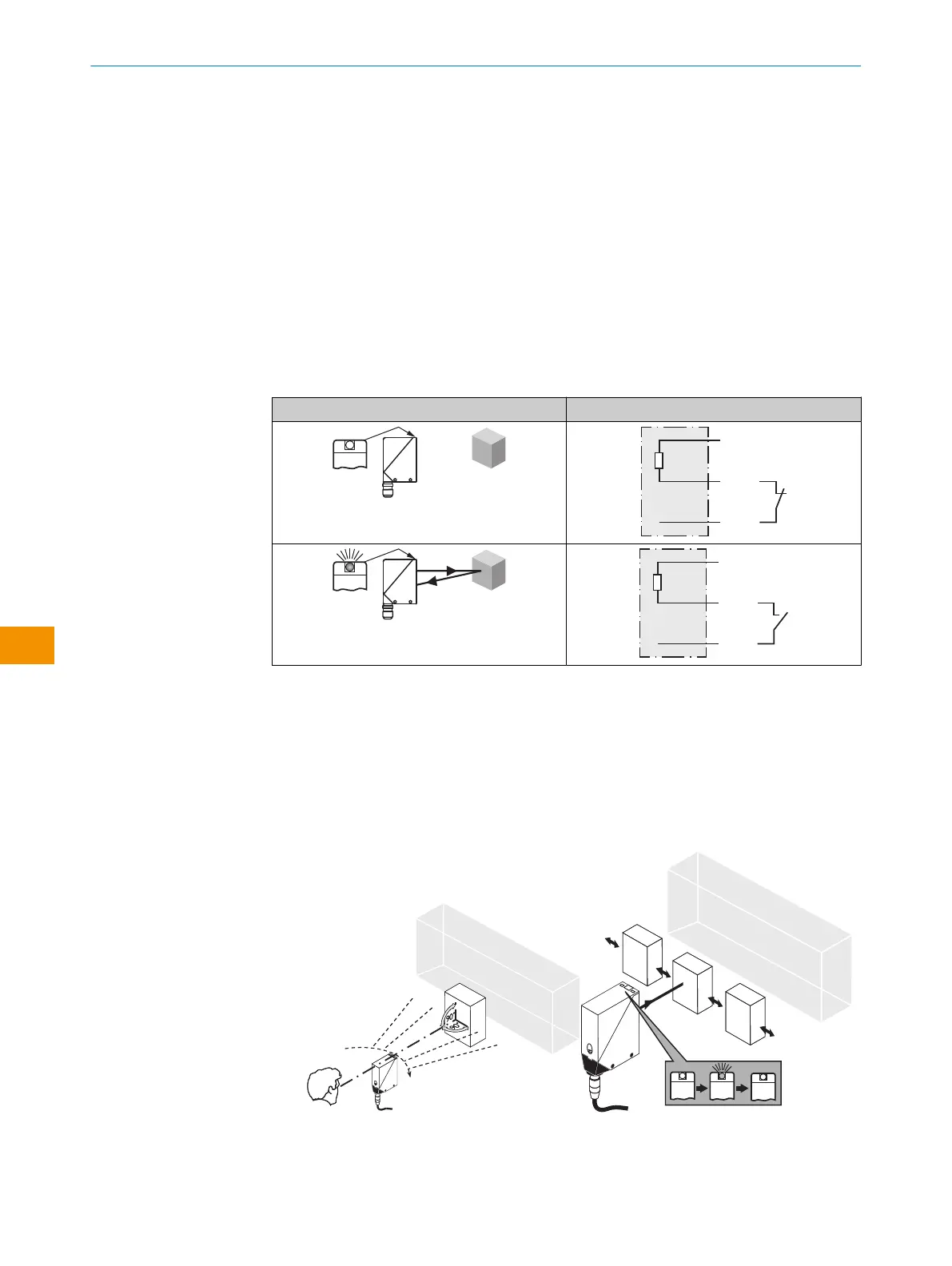

Tabella 7: Test
Test
7 Messa in servizio
1 Orientamento
WT24-2Xx1x, -2Xx2x: orientare il sensore sull’oggetto. Scegliere la posizione in modo tale
che la luce infrarossa (non visibile) colpisca il centro dell’oggetto. L’orientamento corretto
può essere rilevato solo tramite l’indicatore LED. A tale proposito vedi figura 3 e figura 4.
Si deve fare attenzione che l’apertura ottica del sensore (frontalino) sia completamente
libera.
Figura 3: Orientamento Figura 4: Orientamento 2
