2 Distanza di lavoro
La serie WTB24-2 comprende sensori fotoelettrici energetici con soppressione di sfondo.
In funzione del coefficiente di riflessione dell’oggetto da rilevare e dell’eventuale sfondo
presente, deve essere rispettata una distanza minima (y) tra la distanza di lavoro impo‐
stata (x) e lo sfondo.
Coefficiente di riflessione: 6% = nero 1, 18% = grigio 2, 90% = bianco 3 (riferito al
bianco standard secondo DIN 5033). Si consiglia di effettuare l’impostazione con un
oggetto a basso coefficiente di riflessione.

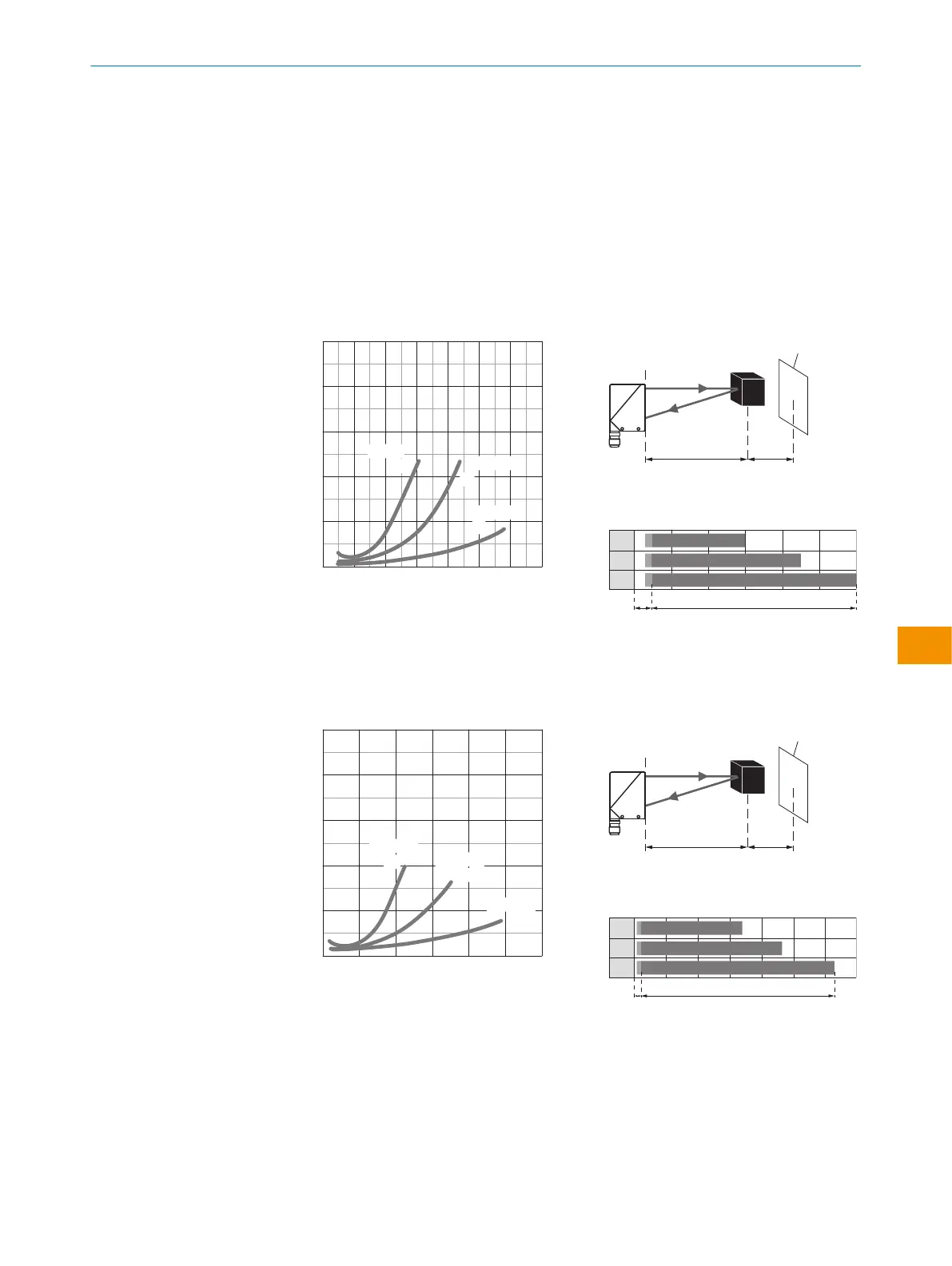

La distanza minima (= y) per la soppressione di sfondo può essere determinata in base al
diagramma [ figura 5 1] come segue:
Esempio: x = 600 mm, y = 4.5 => 4.5 % di 600 mm = 27 mm. Questo significa che lo
sfondo viene soppresso a partire da una distanza > 627mm dal sensore.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x
Figura 5: WT24-2Xx4x, -2Xx5x, luce
rossa
yx
white back-
ground (90%)
x = 600mm, y = 27mm
(= 4,5% di 600mm)
100 600
100 900
100 1,200
1
2
3
A B
A = distanza di rilevamento (in fun‐
zione del coefficiente di riflessione del‐
l’oggetto)
B = intervallo di regolazione
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Figura 6: WT24-2Xx1x, -2Xx2x, luce
infrarossa
yx
white back-
ground (90%)
x = 1.000mm, y = 30mm
(= 3% di 1.000mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = distanza di rilevamento (in fun‐
zione del coefficiente di riflessione del‐
l’oggetto)
B = intervallo di regolazione
