Entrada de prueba
Entrada de prueba: los sensores WT24-2B / - V disponen de una entrada de prueba
(“TE” o “Test” en los diagramas de conexiones [véase „WT24-2Bxxx, WT24-2Vxxx“,
página 87 y véase tabla 52]), con la que puede desconectarse el emisor y, de ese
modo, comprobarse el buen funcionamiento del sensor: si se utilizan tomas de red con
indicadores LED hay que procurar que la TE esté asignada como corresponde.
Cuando se detecta un objeto, activar la entrada de prueba (véanse diagramas de
conexiones [véase „WT24-2Bxxx, WT24-2Vxxx“, página 87 y véase tabla 52], PNP: TE
→ M). El LED emisor se desconecta o se simula que no se ha detectado ningún objeto.
Para verificar el funcionamiento, véase la tabla siguiente. Si la salida conmutada no se
comporta según la tabla siguiente, comprobar las condiciones de aplicación. Véase la
sección “Diagnóstico de fallos”.

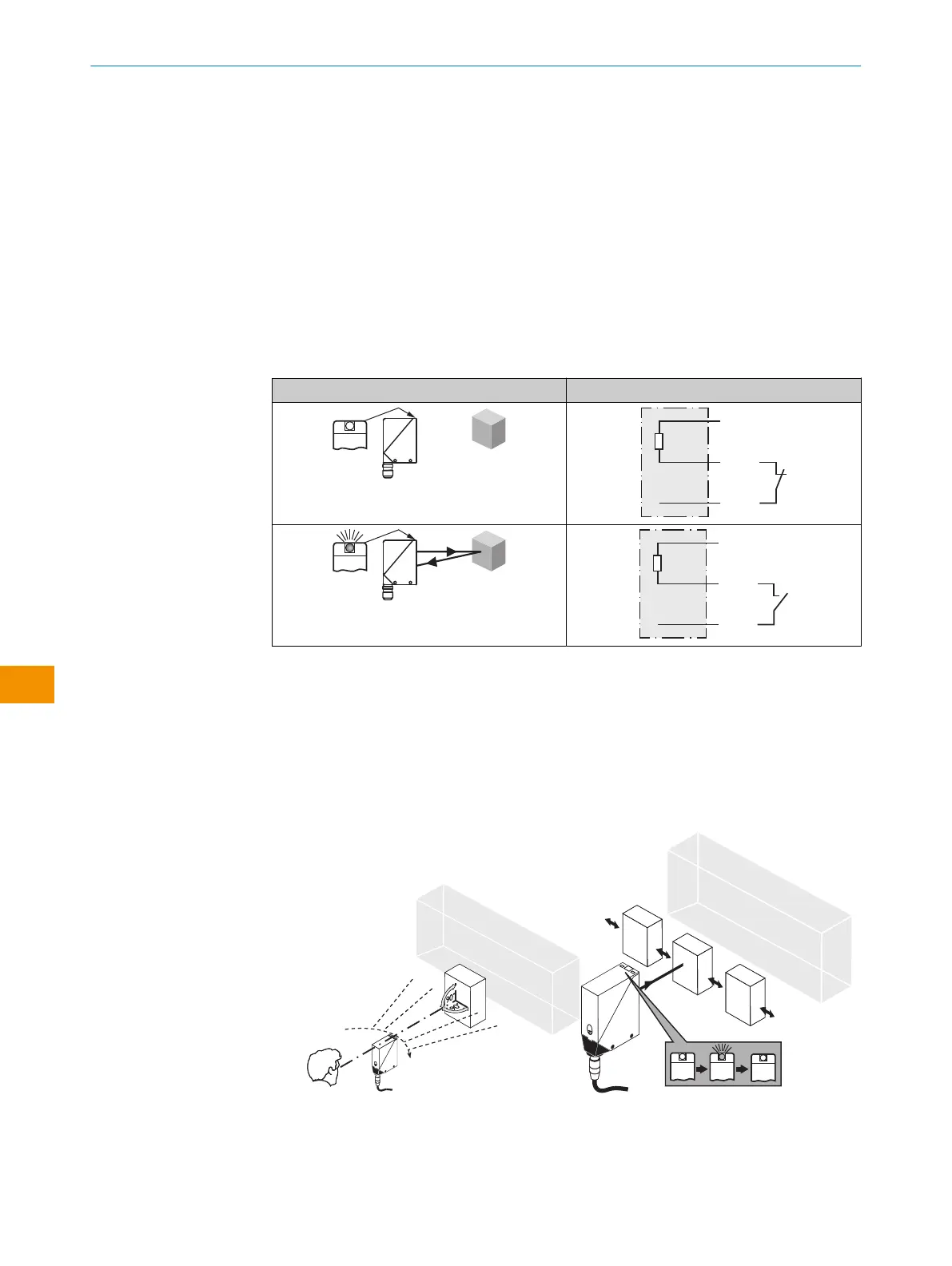

Tabla 7: Test
Test
7 Puesta en servicio
1 Alineación
WT24-2Xx1x, -2Xx2x: alinear el sensor hacia un objeto. Seleccione una posición que
permita que la luz infrarroja (no visible) incida en el centro del objeto. La alineación
correcta solo se puede reconocer mediante los LED indicadores. Véase a este respecto
figura 3 y figura 4. Hay que procurar que la apertura óptica (pantalla frontal) del sensor
esté completamente libre.
Figura 3: Alineación Figura 4: Alineación 2
INSTRUCCIONES DE USO
90
I N S T R U C C I O N E S D E U S O | WT24-2 8008784.1DMA/2022-07-12 | SICK
Sujeto a cambio sin previo aviso
