SICK WT24-2 - Page 91

2 Distancia de conmutación
Las WTB24-2 son fotocélulas de detección sobre objeto con supresión de fondo. Depen‐
diendo de la reflectancia del objeto a detectar y del posible fondo que se encuentre detrás,
se debe respetar una distancia mínima (y) entre la distancia de conmutación (x) ajustada y
el fondo.
Reflectancia: 6% = negro 1, 18% = gris 2, 90% = blanco 3 (referido al blanco estándar
según DIN5033). Recomendamos realizar el ajuste con un objeto con baja reflectancia.
La distancia mínima (= y) para la supresión de fondo puede obtenerse del diagrama
[ figura 5 1] de la forma siguiente:
Ejemplo: x = 600 mm, y = 4.5 => 4.5 % de 600 mm = 27 mm. Es decir, el fondo se
suprimirá del sensor a partir de una distancia >627mm.
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 200 400 600 800 1000 1200 1400
Distance in mm
1
2
3
y
x

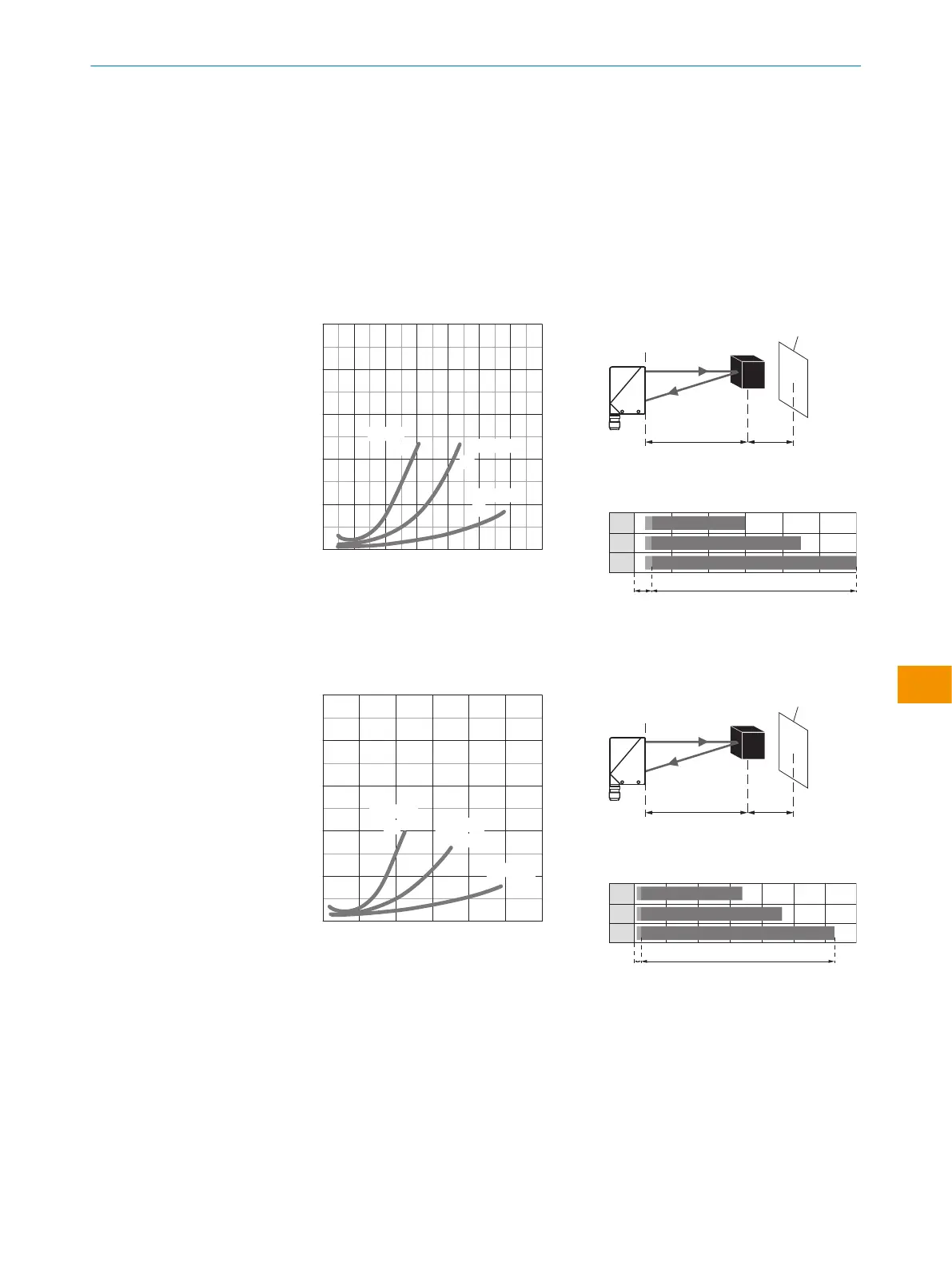

Figura 5: WT24-2Xx4x, -2Xx5x, luz roja
yx
white back-
ground (90%)
x = 600mm, y = 27mm
(= 4,5% de 600mm)
100 600
100 900
100 1,200
1
2
3
A B
A = Distancia de detección (según la
reflectancia del objeto)
B = Margen de ajuste
10
8
6
4
2
0
6%/90%
18%/90%
90%/90%
mm 500 1000 1500 2000 2500 3000
Distance in mm
1
2
3
y
x
Figura 6: WT24-2Xx1x, -2Xx2x, luz infra‐
rroja
yx
white back-
ground (90%)
x = 1.000mm, y = 30mm
(= 3% de 1.000mm)
100 1,300
100 1,800
100 2,500
1
2
3
A B
A = Distancia de detección (según la
reflectancia del objeto)
B = Margen de ajuste
INSTRUCCIONES DE USO
8008784.1DMA/2022-07-12 | SICK I N S T R U C C I O N E S D E U S O | WT24-2
91
Sujeto a cambio sin previo aviso
es
