3 Ajuste de la distancia de conmutación
Sensor con potenciómetro: abra la tapa y la cubierta de protección del sensor, prestando
atención a que no entre suciedad en el dispositivo.
Con el potenciómetro (tipo: sin tope) se ajusta la distancia de conmutación. Giro hacia
la derecha: aumenta la distancia de conmutación; giro hacia la izquierda: se reduce
la distancia de conmutación. Recomendamos poner la distancia de conmutación en el
objeto, p.ej., véase tabla 53. Una vez ajustada la distancia de conmutación, retirar el
objeto de la trayectoria del haz, el fondo se suprime y la salida conmutada cambia [véase
figura 5 y figura 6].

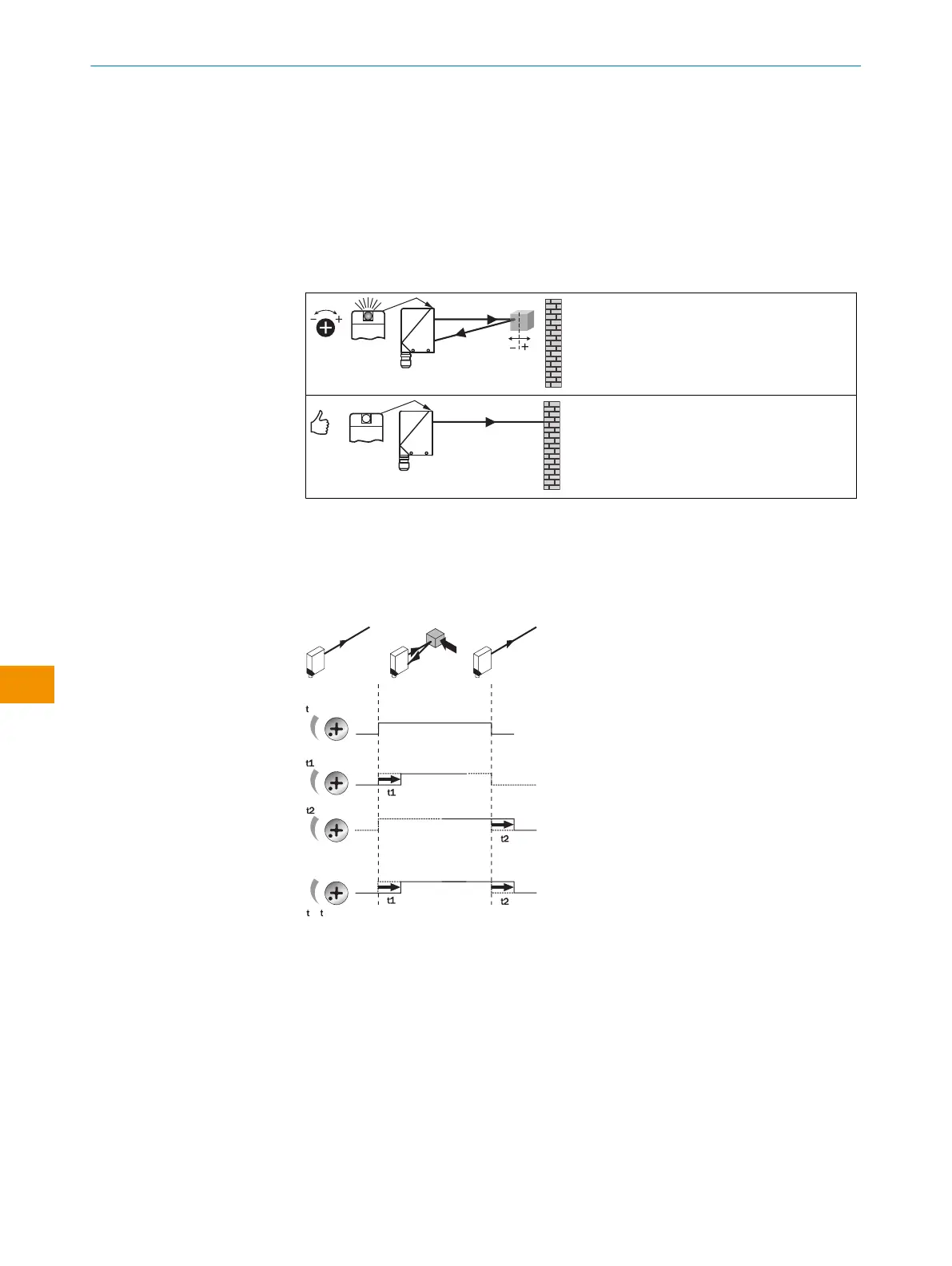

Tabla 8: Einstellung Schaltabstand
El sensor está ajustado y listo para su uso.
4 Ajuste de las funciones de temporización
WT24-2: t0 = sin tiempo de retardo, t1 = sin tiempo de retardo, t2 = sin tiempo de retardo;
para -2R se aplica: 0 = relé inactivo, 1 = relé activo. Selector de fases de tiempo, regulable
en el dispositivo según el gráfico siguiente.
Fases de tiempo: regulables de 0,5 ... 10s
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 7: Funciones de temporización
8 Dispositivos con características especiales
WT24-2xx2x / -2xx5x: con calefacción permanente de la pantalla frontal para su uso
con variaciones de temperatura lentas en un rango de +5°C a +15°C.
WT24-2R210S03: con escuadra de fijación (2016754)
WT24-2B420S08: distancia de conmutación máx.: de 30 a 3.000mm sobre blanco
(90% de reflectancia), con temporizador: ajustable de 0,6 a 1,3s
WT24-2V210S09: preajustada para conmutación en oscuro, con escuadra de fijación
(2016754)
