CMK2000
A5E36847555A/001, 11/2015
3

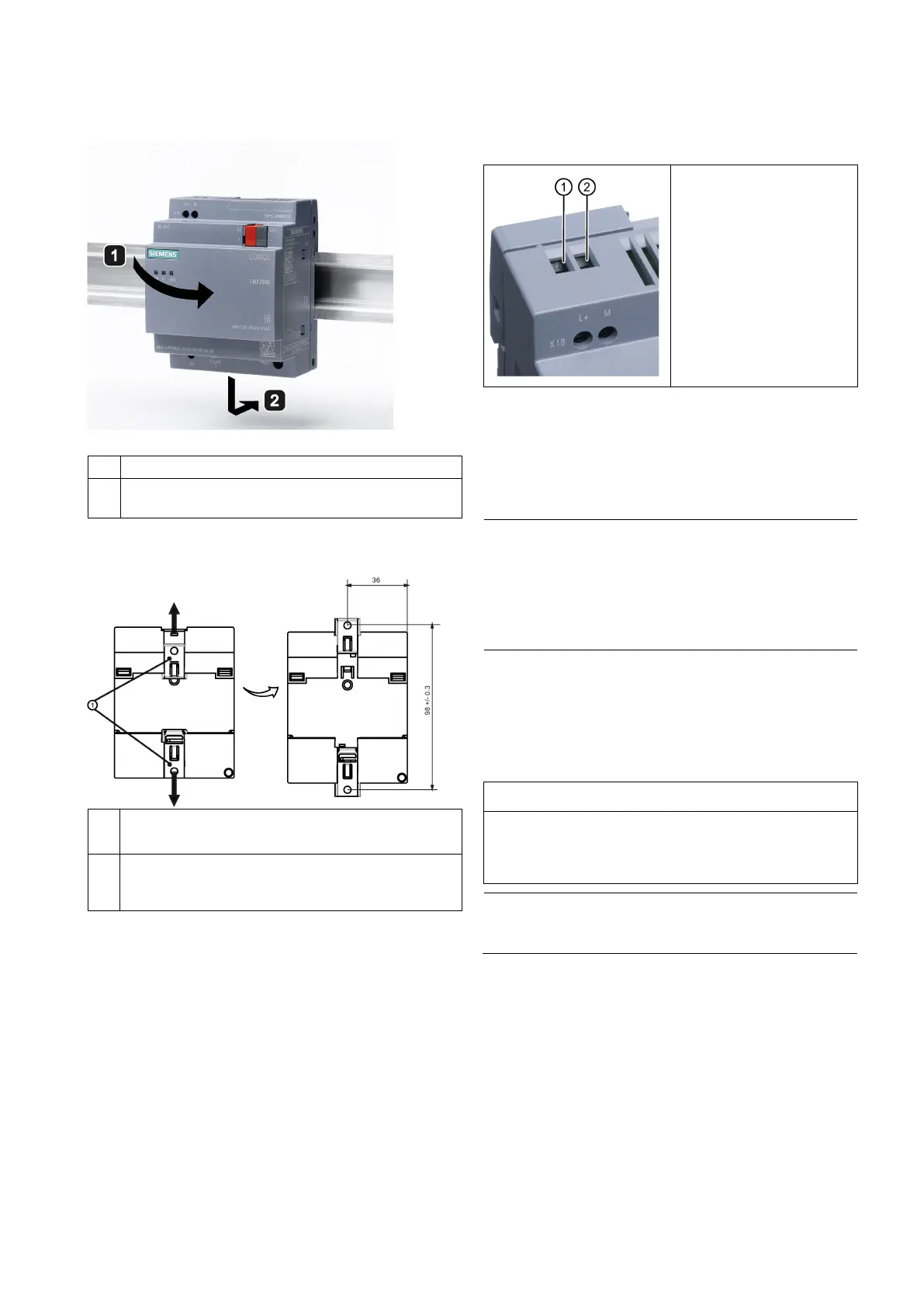

CMK2000 montieren: Hutschienenmontage
Hängen Sie das Gerät in die Hutschiene ein.
2 Schwenken Sie das CMK2000 nach hinten, bis das
CMK2000 montieren: Wandmontage
1
Schieben Sie die Schieber ① nach außen, bis sie
2 Die Maße für die Bohrungen können Sie aus Bild 3
entnehmen. Bohrung für Schraube M4,
Anzugsmoment 0,8 Nm bis 1,2 Nm.
Versorgungsspannung DC 24 V anschließen
Die Stromversorgung des CMK2000 erfolgt über eine
externe DC 24 V Versorgung (SELV)
① L+
② M (Masse)
Anschluss über 2-polige
Schraubklemme (0,5 ... 2,5
mm
2
), max. Drehmoment
0,5 Nm
Funktionserde (FE) anschließen
Schließen Sie Erde (z.B. von der Hutschiene) zur Ableitung
von EMV-Störungen wie z.B. Burst oder Surge an die FE-
Klemme an.
Möglicher Leiterquerschnitt: 0,5 ... 6,0 mm
2
Hinweis
EMV-gerechte Funktionserdung
•
Verwenden Sie eine möglichst kurze Litzenleitung mit
großem Querschnitt.
Die Einhaltung der technischen Daten des Geräts ist nur
bei einem korrekten Funktionserde-Anschluss
LOGO! mit CMK2000 über Ethernet verbinden
Die Verbindung zwischen der LOGO! 8 und dem CMK2000
erfolgt über Ethernet. Verwenden Sie zum Anschluss ein
geschirmtes Ethernet-Kabel (CAT5e) mit geschirmtem
Stecker.
Unterschreiten Sie nicht den minimalen Biegeradius des
Ethernet-Kabels, sonst verschlechtert sich die
Schirmwirkung des Kabelschirms.
Es besteht zudem die
Gefahr, dass der Kabelschirm bricht.
Hinweis
Als Steckverbinder für die Ethernet
-
Verkabelung empfehlen
wir RJ45 Stecker aus dem Siemens FastConnect System.
