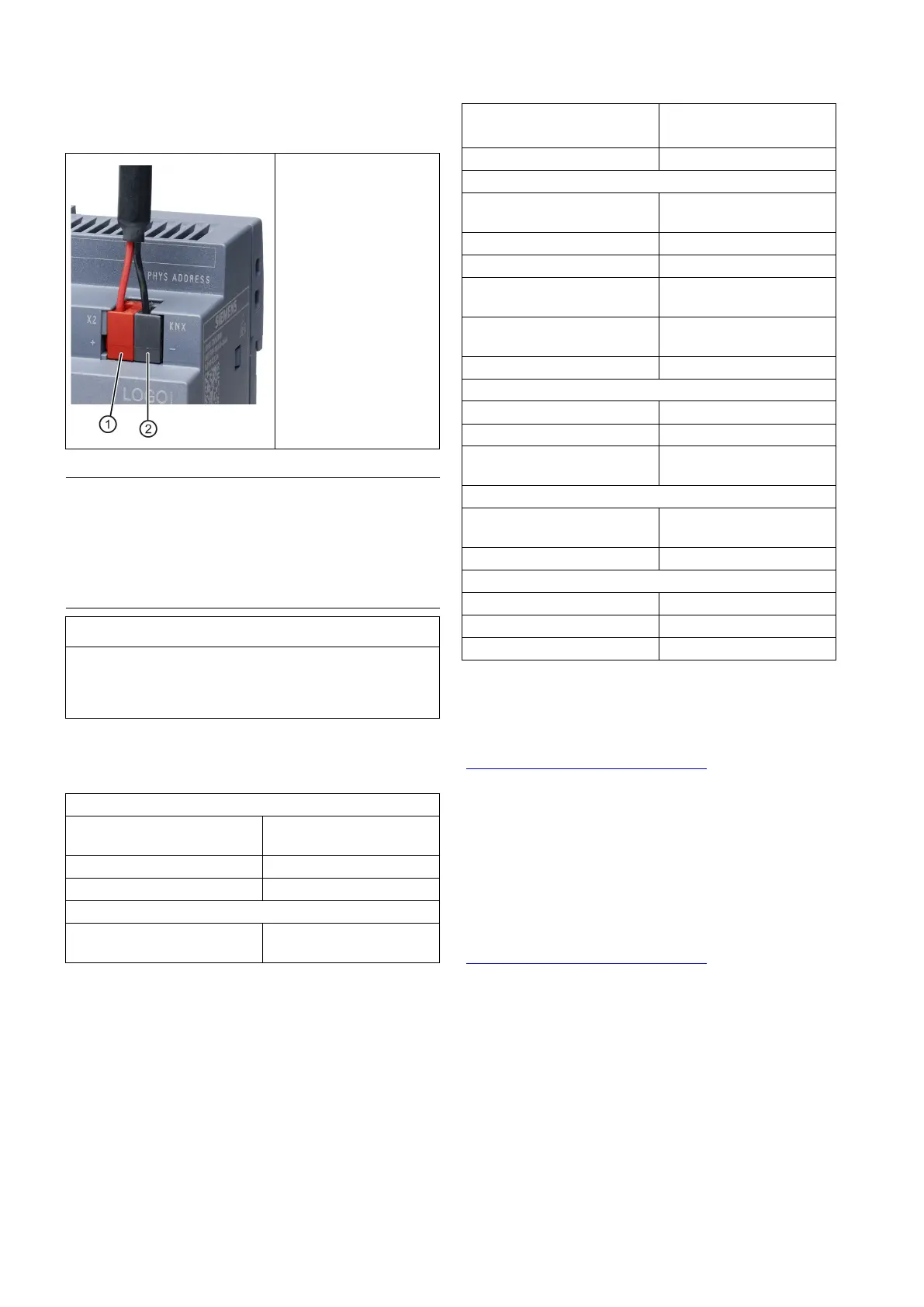

CMK2000 an KNX-Bus anschließen
① rot(+)
② schwarz (-)
Empfohlene
Busleitungen:
• YCYM (2 x 2 x 0,8
mm
2
)
• J-Y(ST)Y (2 x 2 x 0,8
mm
2
)
Nur das rot-schwarze Aderpaar wird verwendet, das
weiß-gelbe Aderpaar wird nicht angeschlossen.
Der Schirm des KNX-Kabels darf nicht aufgelegt
werden.
Es dürfen nur KNX-zertifizierte Busleitungen eingesetzt
Zum Heraushebeln der KNX-Klemme darf kein leitender
Gegenstand (z.B. Schraubendreher) verwendet werden.
Es besteht sonst die Gefahr, die beiden KNX-Stifte
kurzzuschliessen.
Versorgungspannung DC 24 V (19,2 V ... 28,8
V), extern, SELV
Stromaufnahme maximal 0,04 A
Übertragungsgeschwindigkeit
100 Mbit/s
Protokolle EIB/KNX,
Umgebungstemperatur im
•
0 °C ... 55 °C
• Vertikale Installation
Umgebungstemperatur bei
-40 °C bis +70°C
Relative Luftfeuchte Betrieb
10 % ... 95 % bei 25 °C,
Maße (B x H x T) 71,5 mm x 90 mm x 58,5
Störaussendung
nach EN 61000-6-3
Störfestigkeit Industriebereich
Normen, Zulassungen, Zertifikate
cULus Ja
Weiterführende Informationen (z. B. zur Projektierung und
Inbetriebnahme) finden Sie in der Betriebsanleitung
Support-Homepage
(http://support.automation.siemens.com
).
Die Produktdatenbank sowie die Betriebsanleitung für das
KNX-LOGO-Modul CMK2000 steht ab ETS 4 zum
Download als knxprod -Datei zur Verfügung.
http://www.siemens.com/gamma-td (Suchtext "LOGO")
