Montaggio del REV13..

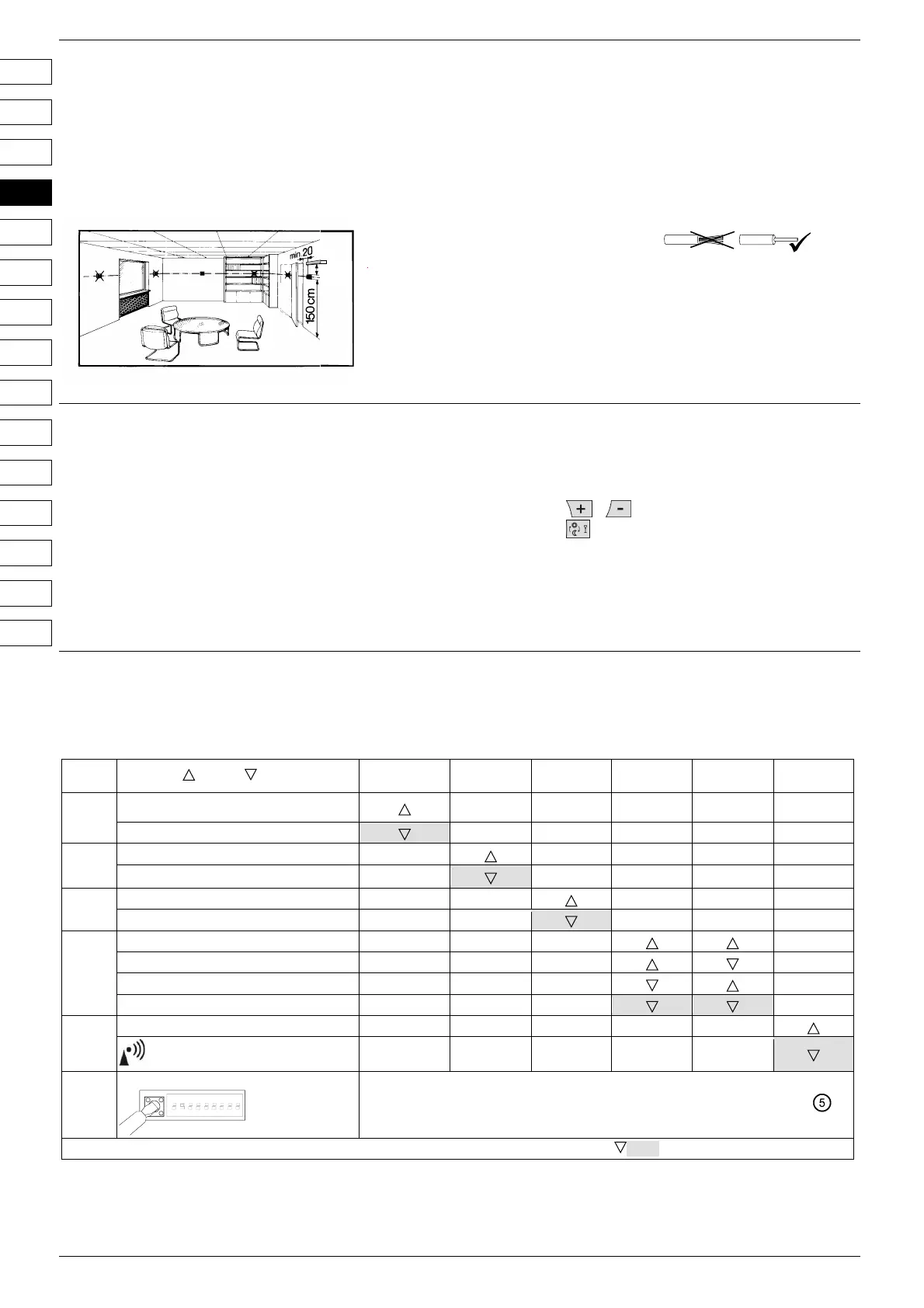

1 Posizionamento dell’unità
· Il REV13.. deve essere installato nel locale principale (es.
soggiorno). Per il montaggio a parete vedere le figg. B…E.
· Il REV13.. deve essere posizionato in modo da rilevare il più
accuratamente possibile la temperatura ambiente, senza
essere influenzato dalla radiazione solare diretta o da altre
fonti di calore o di freddo
min.
10 cm
2261Z03
2 Montaggio
· Fare riferimento alle figure A … E
3 Verifica dei cablaggi
Per i collegamenti elettrici, vedere “Schema di collegamento”.
Nota: Non utilizzare cavo intrecciato, ma solo cavo rigido o
cavo intrecciato con capicorda !
4 Nota
· Rispettare le norme vigenti in materia di installazione elettrica
· Se il locale scelto per l’installazione del cronotermostato è
dotato di valvole con regolazione termostatica, esse devono
essere lasciate in posizione di tutto aperto
· In tutti i casi è richiesto un fusibile di protezione max C 10 A
Messa in servizio
1 Accensione del REV13..
· Rimuovere la linguetta di protezione nera posta tra le 2
batterie (Fig. F); il cronotermostato si accenderà pronto per
essere configurato. (fare riferimento anche alle istruzioni
operative).
2 Selezione della lingua
· Dopo l’accensione, il display visualizza in alto a sinistra il
modello, e nella riga dedicata al testo informativo un
messaggio di benvenuto “GRAZIE PER …“ in tutte le lingue
disponibili.
· Premere un tasto per interrompere la sequenza dei messaggi.
Subito dopo viene richiesta la selezione della lingua
(impostazione di fabbrica “ENGLISH“).
Premere
o per selezionare la lingua desiderata.
Premere
o muovere il cursore di programmazione per
conferma (vedi anche Fig. G).
Configurazioni ed impostazioni del REV13..
1 Configurazione
1.1 DIP switch
Vedi
ON / OFF 1 2 3 4 5 6
1.1.1
Calibrazione sensore on
Calibrazione sensore off
1.1.2
Limitazione setpoint 16…35 °C
Limitazione setpoint 3…35 °C
1.1.3
Visualizzazione temperatura in °F
Visualizzazione temperatura in °C
1.1.4
PID autoapprendimento
PID 6
PID12
2-Punti (on-off)
1.1.5
Quarzo interno
Segnale radio
1.1.6
Tasto reset
ON
1
342
567 89
In caso di variazione di uno o più DIP switch, per memorizzare la nuova configurazione è
necessario premere il tasto RESET posto a fianco dei DIP switch (vedi anche Fig. ).
In caso contrario sarà mantenuta la precedente configurazione!
Impostazione di fabbrica:
Tutti i DIP switch in posizione
