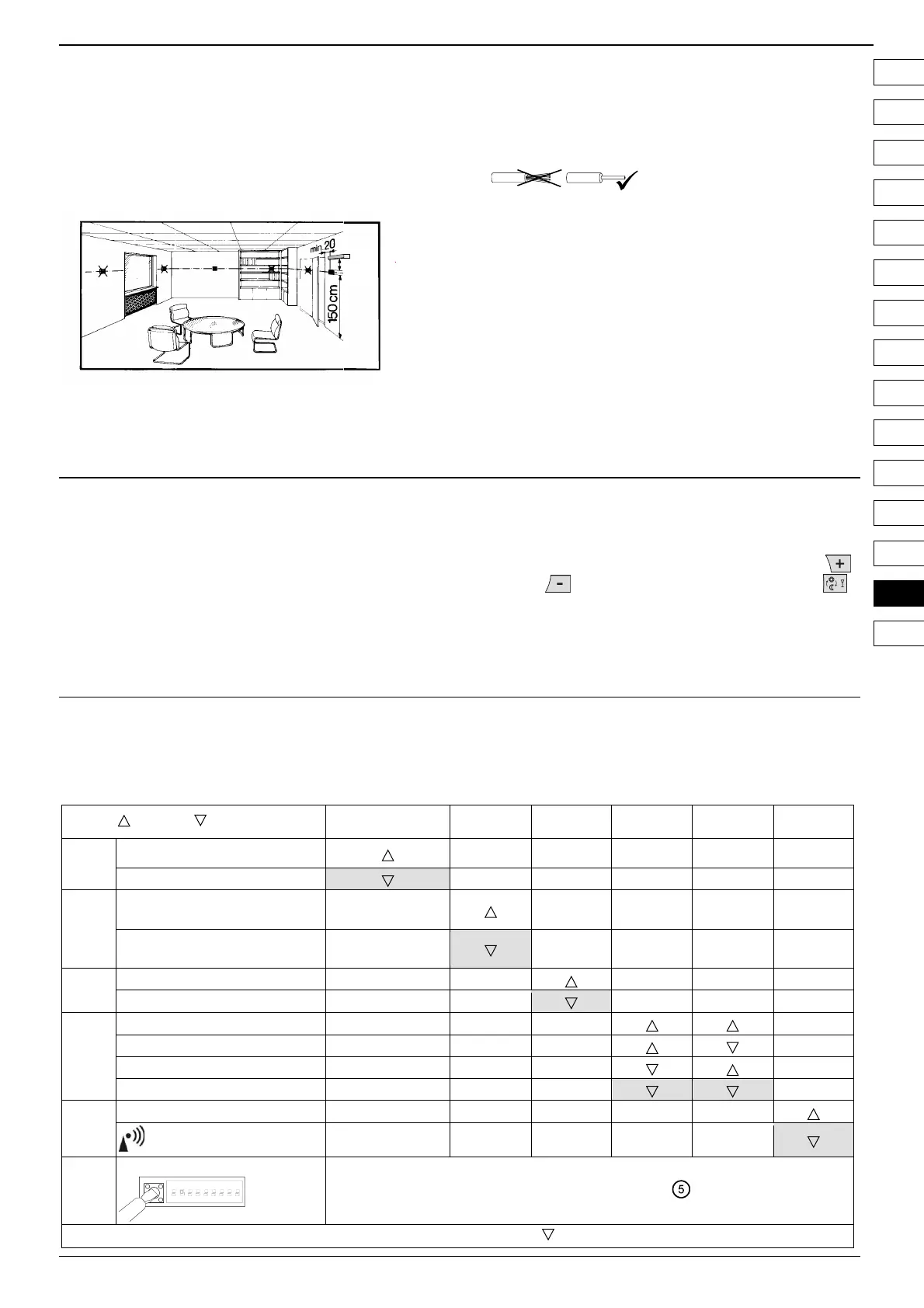

Siemens REV13 series User Manual

CE1G2201xx 2015-02-27 41/49
Montaj notları REV13..
1 Ünitenin konumlandırılması
· REV13.. cihazı ana oturma odasına monte edilmelidir (duvara
montaj için B'den E'ye kadar olan şekillere bakın)
· REV13.. cihazı, güneş ışığının ısısından veya diğer ısı ya da
soğutma kaynaklarından etkilenmeksizin, oda sıcaklığını en
doğru algılayabileceği konuma monte edilmelidir.
min.
10 cm
2261Z03
2 Montaj
· A'dan E'ye kadar olan şekillere bakın.
3 Kablo tesisatının kontrol edilmesi
Elektrik bağlantıları için "Bağlantı şeması" bölümüne bakın.
Not: Bükülmüş kabloları kullanmayın, sadece düz kablo
veya korumalı bükümlü kablo kullanın!
4 Notlar
· Elektrik tesisatları ile ilgili yerel düzenlemelere uyulmalıdır.
· Referans oda termostatik radyatör vanaları ile donatılmışsa
tam açık konuma alınır.
· Dış etkilerden korumak için thermostat besleme girişine C
sınıfı 10 A sigorta tüm durumlarda gereklidir
Devreye alma
1 REV13.. cihazının açılması
· Siyah renkli pil nakliye mührünü (Şekil F) sökün; mührün
sökülmesi ile ünite çalışmaya hazır hale gelir (ayrıca işletim
talimatlarına bakın).
2 Dil seçimi
· İlk çalıştırma esnasında, ekranın sol üst köşesinde kontrol
ünitesi tipi ve metin satırında da tüm mevcut dillerde
"TEŞEKKÜRLER..." mesajı görüntülenir.
· Ekran animasyonunu durdurmak için herhangi bir tuşa basın.
Dil seçimi "ENGLISH" (İNGİLİZCE) seçeneği ile başlar (fabrika
ayarı). Arzu ettiğiniz dil ekranda görüntüleninceye kadar
veya düğmesine basın. Seçilen dili onaylamak için
düğmesine basın veya kayar düğmeyi hareket ettirin (ayrıca
Şekil G'ye bakın).
REV13.. konfigürasyon ve işlev kontrolü
1 Konfigürasyon
1.1 DIP anahtarları
AÇIK / KAPALI 1 2 3 4 5 6
1.1.1'e
bakın.
Sensör kalibrasyonu açık
Sensör kalibrasyonu kapalı
1.1.2
Set değeri limitasyonu 16…35
°C
Set değeri limitasyonu 3…35
°C
1.1.3
Sıcaklık göstergesi °F
Sıcaklık göstergesi °C
1.1.4
PID kendi kendine öğrenme
PID 6
PID12
2-Nokta
1.1.5
Kuvars
Radyo saati
1.1.6
DIP anahtarı sıfırlama
ON
1 342
2211Z32
567 89
Bir veya daha fazla DIP anahtarı konumu değiştirilirken, DIP anahtarı sıfırlama düğmesine
basılarak bir DIP anahtarı sıfırlaması yapılmalıdır (ayrıca Şekil
'e bakın).
Aksi halde, önceki ayar korunur!
Fabrika ayarı: Tüm DIP anahtarları
KAPALI
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
