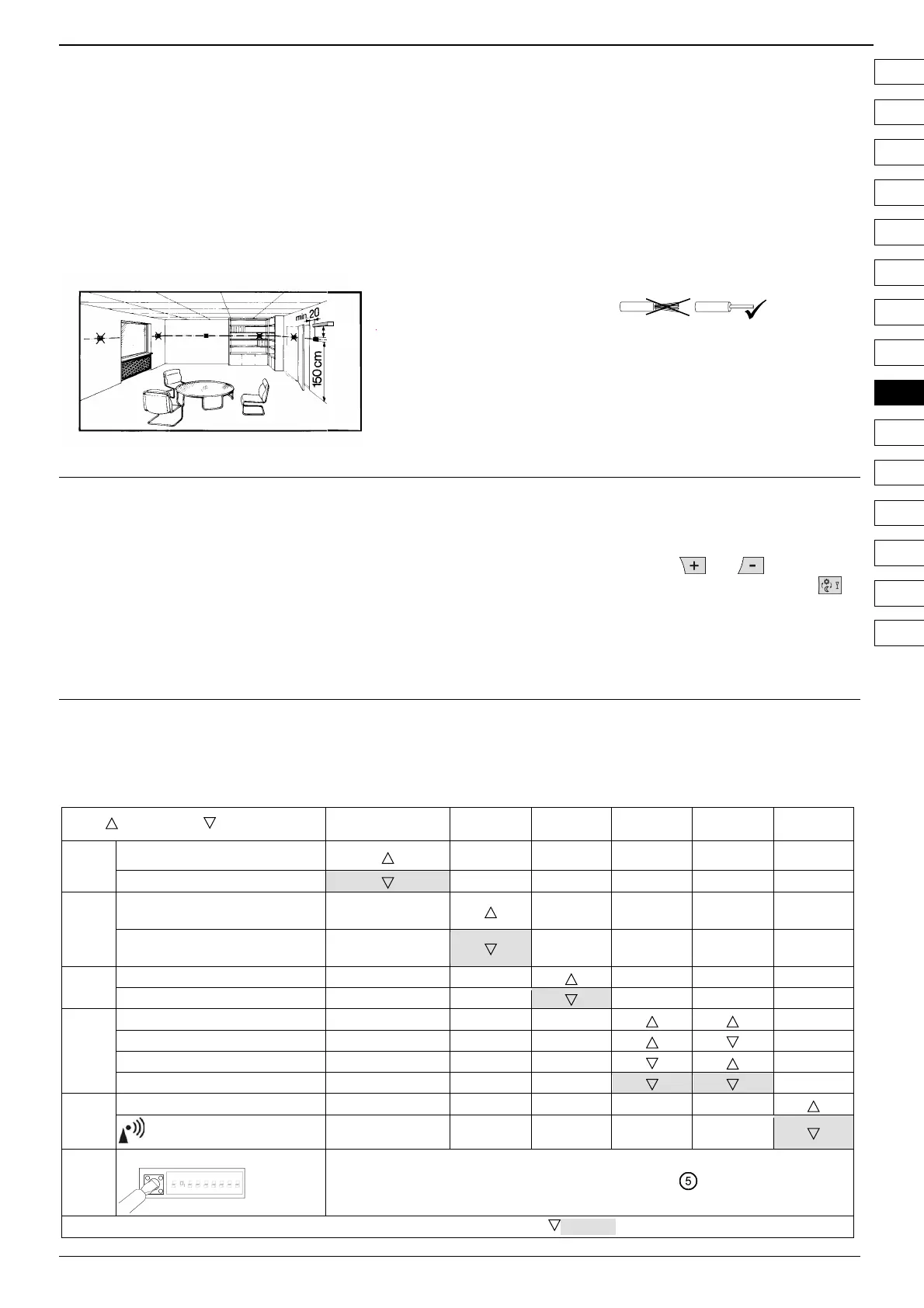

CE1G2201xx 2015-02-27 27/49
Telepítési leírás REV13..
1 Eszköz elhelyezése
· A REV13..-at a nappaliban célszerű felszerelni (a fali szerelés
menetét lásd B – E ábrák)
· A REV13..-at a helyiség levegőjére jellemző hőmérsékleti
ponton kell elhelyezni úgy, hogy olyan zavaró tényező, mint
közvetlen sugárzás, ajtó vagy függöny takarása, vagy bármi
más fűtő vagy hűtő hatás ne ronthassa a hőmérséklet-
érzékelés pontosságát.
min.
10 cm
2261Z03
2 Felszerelés
· Lásd A – E ábrák.
3 Vezeték ellenőrzése
Elektromos bekötés: lásd “Bekötési ábra”.
Tudnivaló: Ne használjon sodort vezetéket csak
tömör vagy hüvelyezett végű vezetéket!
4 Tudnivalók
· A helyi elektromos szerelési előírásokat mindenkor be kell
tartani.
· Amennyiben a referenciahelyiség (ahova a termosztát lett
elhelyezve) termosztatikus radiátorszelepekkel van
felszerelve, akkor a szelepfejeket teljesen nyitott állásba kell
állítani.
· Áramköri megszakító alkalmazása minden esetben
szükséges, max. C 10A.
Üzembe helyezés
1 A REV13.. bekapcsolása
· Távolítsa el a fekete színű szigetelő csíkot az elemtartóból
(F ábra); az eltávolítás után az eszköz azonnal működésre kész.
2 Nyelv kiválasztása
· A bekapcsolás után a kijelző bal felső sarkában a készülék típusa
jelenik meg és a “THANK YOU …“ felirat látszik a kijelző
szövegsorában minden elérhető nyelven.
· Nyomja le bármelyik gombot a „futó” kijelző megállításához. A
nyelvek kiválasztása az “ENGLISH“-sel kezdődik (gyári
beállítás - angol). Nyomja le a
vagy gombokat amíg
az Ön által választott nyelv megjelenik. Ezt követően a
gomb lenyomásával vagy a tolókapcsoló elmozdításával a
kíválasztott nyelvi beállítás elmenthető (lásd G ábra).
Beállítás és funkciók ellenőrzése REV13..
1 Beállítás
1.1 DIP kapcsolók
ON (BE) / OFF (KI) 1 2 3 4 5 6
Lásd
1.1.1
Érzékelő kalibrálás BE
Érzékelő kalibrálás KI
1.1.2
Hőmérséklet állítási tartomány
16…35 °C
Hőmérséklet állítási tartomány
3…35 °C
1.1.3
Hőmérséklet kijelzés °F
Hőmérséklet kijelzés °C
1.1.4
PID öntanuló üzemmód
PID 6 üzemmód
PID12 üzemmód
2-pont üzemmód
1.1.5
Belső óra
Rádió óra
1.1.6
DIP kapcsoló reset
ON
1
342
567 89
Ha megváltoztat egy vagy több DIP-kapcsoló beállítást, az új beállítást érvényesíteni kell a DIP
kapcsolósor mellett található „reset” gomb lenyomásával. (Lásd
).
Jóváhagyás nélkül az eredeti beállítások maradnak érvényben!
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
