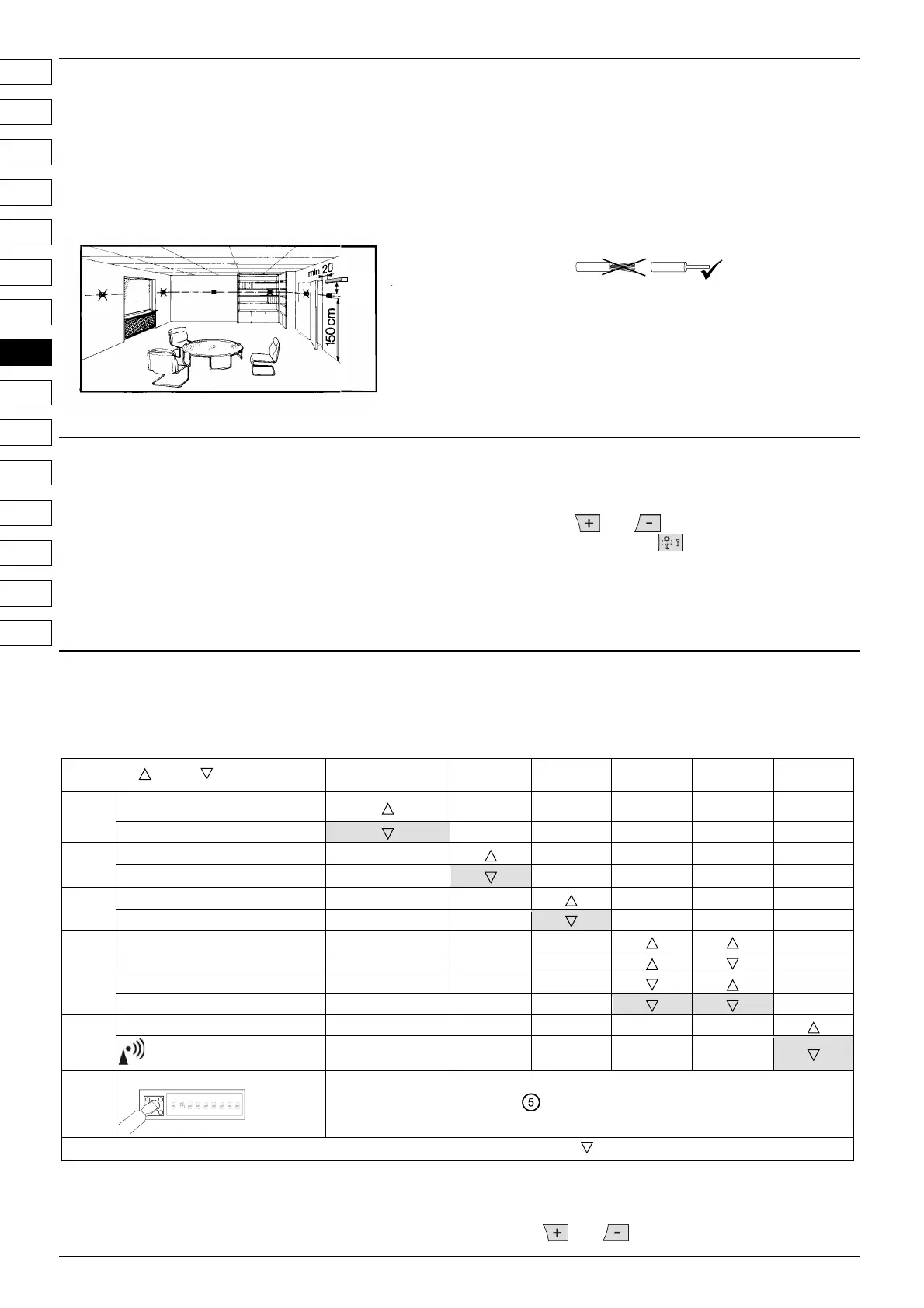

24/49 2015-02-27 CE1G2201xx
Pokyny k montáži REV13..
1 Umístění přístroje
· Regulátor REV13.. by měl být umístěn do hlavní obytné
místnosti (montáž na stěnu viz.obr. B až E)
· Místo instalace by mělo být zvoleno tak, aby vestavěné
teplotní čidlo mohlo snímat prostorovou teplotu co nejpřesněji,
bez ovlivnění přímým slunečním zářením nebo dalšími zdroji
tepla nebo chladu
min.
10 cm
2261Z03
2 Montáž
· Viz. obr. A až E
3 Kontrola zapojení
Elektrické připojení viz. "Schéma zapojení".
Poznámka:
Nepoužívejte holé lankové vodiče, použijte pevné dráty
nebo lanka opatřená ochrannou dutinkou
4 Poznámky
· Elektrická instalace musí být provedena v souladu
s příslušnými normami a předpisy
· Jestliže je referenční místnost vybavena termostatickými
ventily, musí být nastaveny na maximální teplotu, případně
neosazeny termostatickými hlavicemi
· Ve všech případech je nutná ochrana předřazenou pojistkou
nebo jističem dimenzovaným max. na 10 A
Uvedení do provozu
1 Zapnutí REV13..
· Vyjměte černý izolační pásek z baterií (obr. F). Jakmile se
pásek vyjme, je regulátor připraven k činnosti (viz. také Návod
k obsluze)
2 Nastavení jazyka
· Při spuštění se na displeji nalevo nahoře zobrazí typ
regulátoru a v textovém řádku "THANK YOU …“ ve všech
jazycích obsažených v regulátoru
· Stiskněte některé z tlačítek pro zastavení displeje. Výběr
jazyků začíná angličtinou (nastaveno z výroby). Opakovaným
stisknutím
nebo nastavte požadovaný jazyk.
Potvrďte výběr stisknutím
nebo přesunutím posuvného
přepínače (viz také obr. G)
Konfigurace a kontrola funkce REV13..
1 Konfigurace
1.1 DIP přepínače
ON / OFF 1 2 3 4 5 6
Viz.
1.1.1
Kalibrace čidla zap
Kalibrace čidla vyp
1.1.2
Omez. žádané teploty 16…35 °C
Omez. žádané teploty 3…35 °C
1.1.3
Zobrazení teploty ve °F
Zobrazení teploty ve °C
1.1.4
PID automatická adaptace
PID 6
PID12
2-bodová regulace
1.1.5
Hodiny řízené vnitřním krystalem
Rádiem řízené hodiny
1.1.6
DIP tlačítko
ON
1
342
567 89
Každá změna nastavení jednoho nebo více DIP přepínačů se musí potvrdit stiknutím tlačítka
vedle DIP přepínačů (viz. také obr.
).
Jinak zůstanou zachována předchozí nastavení!
Nastavení z výroby: Všechny DIP přepínače
1.1.1 Kalibrace čidla: DIP přepínač 1
Nastavte DIP přepínač na ON a stiskněte DIP tlačítko:
Displej zobrazuje CAL. Aktuálně naměřená prostorová teplota
bliká.
Stiskněte
nebo pro provedení kalibrace o max.± 5 °C.
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
