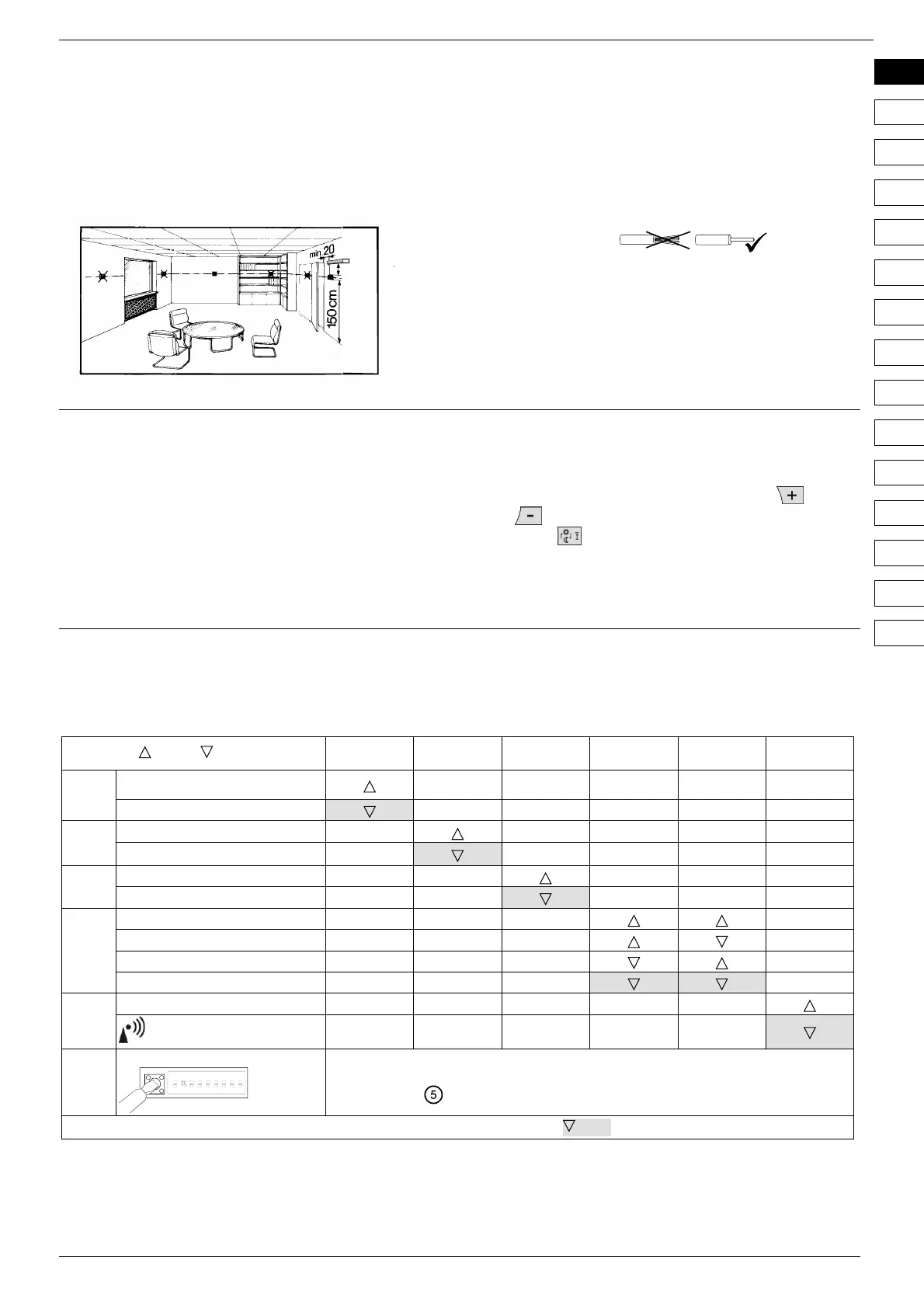

Montagehinweise REV13..
1 Platzierungshinweise
· Der REV13.. sollte im Hauptaufenthaltsraum platziert werden
(Wandmontage Abb. B bis E).
· Der Platzierungsort des REV13.. ist so zu wählen, dass der
Fühler die Lufttemperatur im Raum möglichst unverfälscht
messen kann und nicht durch direkte Sonneneinstrahlung
oder andere Wärme- bzw. Kältequellen beeinflusst wird.
min.
10 cm
2261Z03
2 Montage
· Siehe Abb. A bis E
3 Verdrahtung prüfen
Die Anschlüsse sind im Kapitel „Anschlussschaltplan“ ersichtlich.
Hinweis: Keine Litzen verwenden, nur Volldraht
oder Litzen mit Aderendhülsen!
4 Hinweise
· Die örtlichen Vorschriften für Elektroinstallationen sind
einzuhalten.
· Sollten im Referenzraum thermostatische Heizkörperventile
installiert sein, müssen diese vollständig geöffnet werden
· Externe vorgeschaltete Leitungsschutzschalter mit max. C 10
A in allen Fällen erforderlich
Inbetriebsetzung
1 REV13.. einschalten
· Schwarzen Isolierstreifen entfernen (Abb. F); sobald der
Isolierstreifen am Batteriekontakt entfernt ist, ist das Gerät
betriebsbereit (siehe auch Bedienungsanleitung)
2 Auswahl der Bediensprache
· Beim Aufstarten erscheint in der Anzeige oben links der Typ
des Reglers und in der Textzeile die Willkommenslaufschrift
“THANK YOU …“ in allen vorhandenen Sprachen
· Drücken Sie irgendeine Taste, um die Laufschrift
abzubrechen. Die Auswahl der Bediensprache startet mit
“ENGLISH“ (Werkeinstellung). Drücken Sie auf
oder
, bis die gewünschte Bediensprache erscheint. Drücken
Sie auf
oder bewegen Sie den Schieber, um die gewählte
Bediensprache zu bestätigen (siehe auch Abb. G)
Konfiguration und Funktionskontrolle REV13..
1 Konfiguration
1.1 DIP-Schalter
ON / OFF 1 2 3 4 5 6
Siehe
1.1.1
Fühlerkalibrierung ein
Fühlerkalibrierung aus
1.1.2
Sollwertbegrenzung 16…35 °C
Sollwertbegrenzung 3…35 °C
1.1.3
Temperaturanzeige °F
Temperaturanzeige °C
1.1.4
PID self-learning
PID 6
PID12
2-Point
1.1.5
Quarz
Funkuhr
1.1.6
DIP Switch Reset
ON
1
342
2211Z32
56 7 89
Nach Verändern einer oder mehrerer DIP-Schalter-Positionen muss durch Drücken des
DIP-Schalter-Reset-Knopfes ein DIP-Schalter-Reset durchgeführt werden
(siehe auch Abb.
). Andernfalls bleibt die vorherige Einstellung aktiv!
Werkeinstellung: Alle DIP-Schalter auf
OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
