Siemens REV13 series User Manual

CE1G2201xx 2015-02-27 15/49

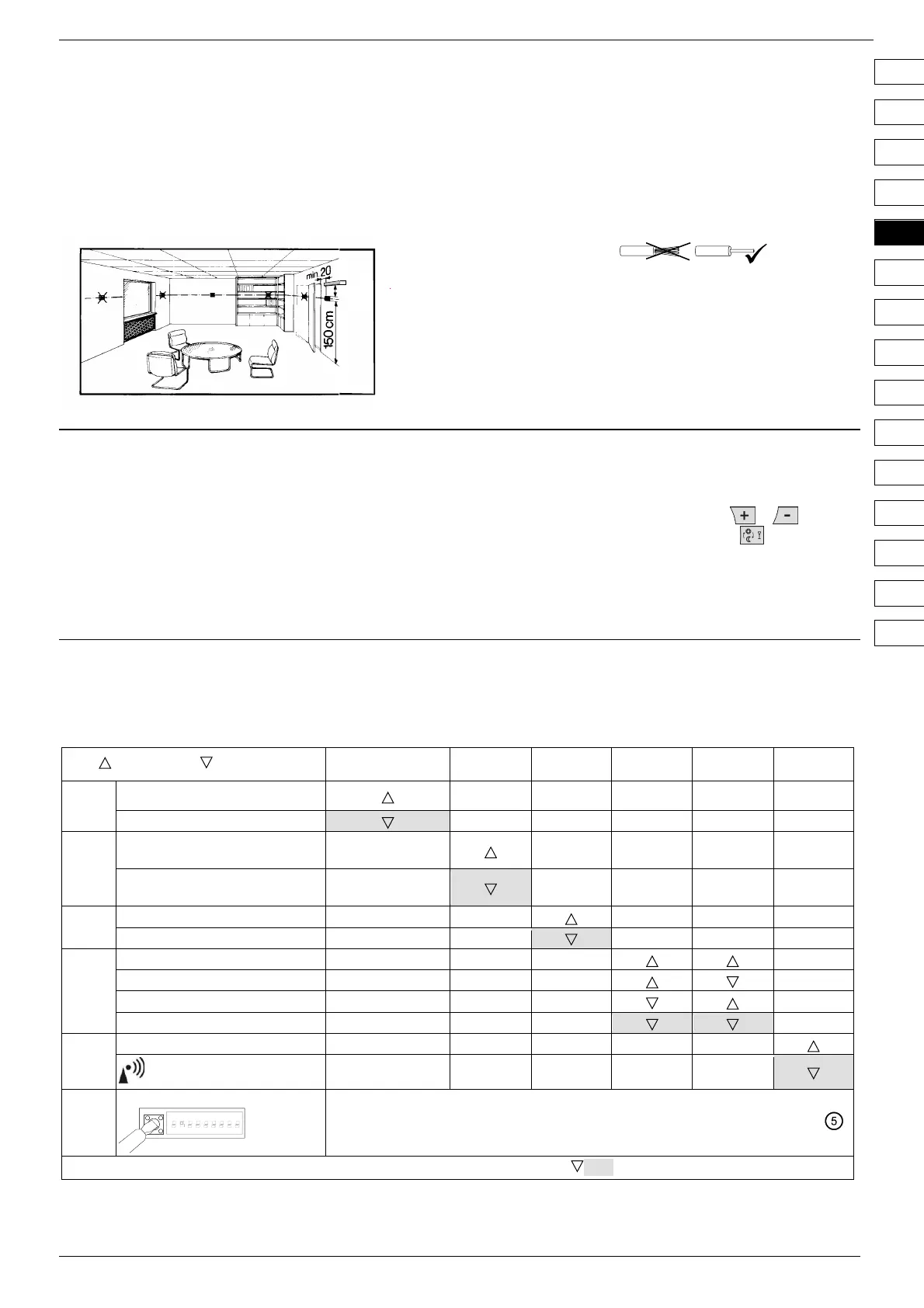

Montage van REV13..
1 Plaatsing van het apparaat
· De REV13.. moet bij voorkeur in de woonkamer worden
geplaatst (voor wandmontage, zie afb. B t/m E)
· De montageplaats van de REV13.. moet zodanig worden
gekozen dat de opnemer de ruimtetemperatuur onbelemmerd
kan meten en niet wordt beïnvloed door directe zonnestraling
of andere warmte-, resp. koudebronnen.
min.
10 cm
2261Z03
2 Montage
· Zie afbeelding A t/m E
3 Bedrading controleren
De aansluitingen zijn opgenomen in het hoofdstuk
"Aansluitschema"
Aanwijzing: Geen gevlochten draad gebruiken,
uitsluitend massief draad of gevlochten draad
met adereindhulzen.
4 Aanwijzingen
· De plaatselijke voorschriften voor elektrische installaties
dienen te worden opgevolgd.
· Als in de woonkamer thermostatische radiator-afsluiters zijn
geïnstalleerd, dan moeten deze volledig worden geopend en
geblokkeerd
· Externe primaire beveiliging met stuurstroomautomaat van
max. C 10 A is in alle gevallen vereist
Inbedrijfstelling
1 REV13.. inschakelen
· Verwijder de zwarte isolatiestrook van het batterijcontact (Fig.
F). Zodra de isolatiestrook wordt verwijderd, is het apparaat
bedrijfsklaar (zie ook de handleiding voor bediening).
2 De taal kiezen
· Bij het opstarten wordt het type regelaar linksboven in het
display weergegeven en “DANK U …“ in alle beschikbare
talen op de tekstregel.
· Druk op een van de knoppen om de lopende weergave te
stoppen. De taalkeuze begint bij “ENGLISH“
(fabrieksinstelling). Druk net zolang op
of totdat de
door u gewenste taal verschijnt. Druk op
of verplaats de
schuifschakelaar om de gekozen taal te bevestigen (zie ook
afb. G)
Configuratie en functiecontrole REV13..
1 Configuratie
1.1 DIP-schakelaars
AAN (ON) / UIT (OFF) 1 2 3 4 5 6
Zie
1.1.1
Kalibratie opnemer aan
Kalibratie opnemer uit
1.1.2
Begrenzing gewenste waarde
16…35 °C
Begrenzing gewenste waarde
3…35 °C
1.1.3
Temperatuur in °F
Temperatuur in °C
1.1.4
PID zelflerend
PID 6
PID12
2-punts
1.1.5
Kwarts
Radioklok
1.1.6
Reset DIP-schakelaars
ON
1
342
2211Z32
567 89
Wanneer er een of meer DIP-schakelaarstanden gewijzigd worden, moeten de DIP-
schakelaars gereset worden door op de DIP-schakelaarresetknop te drukken (zie ook afb.
).
Anders blijven de vorige instellingen van kracht!
Fabrieksinstelling: Alle DIP-schakelaars
UIT
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
