CE1G2201xx 2015-02-27 21/49
Instruções para a montagem REV13..

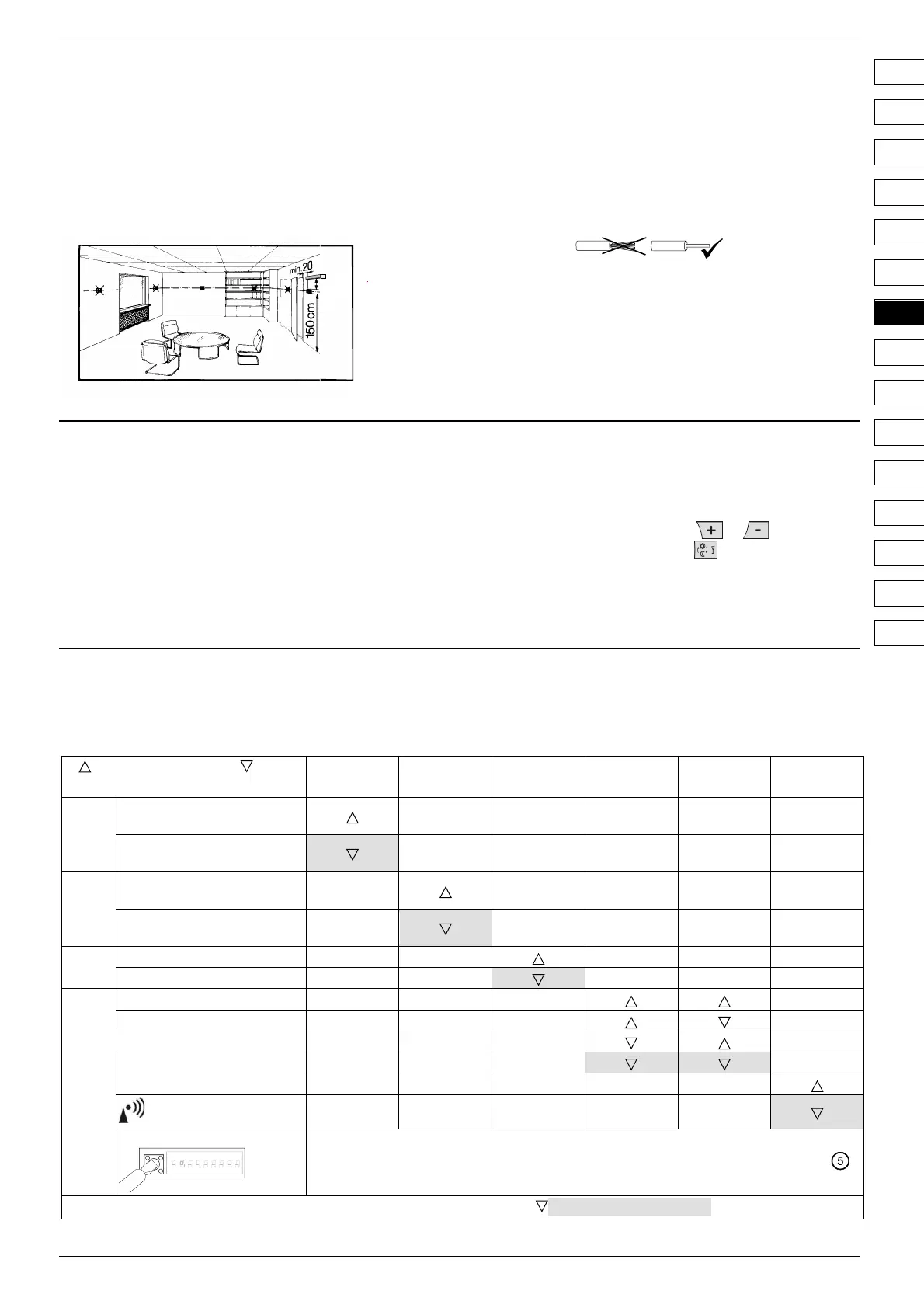

1 Instalação da unidade
· O REV13.. deve ser montado na sala principal
(para informações sobre a montagem na parede,
consulte as Figs. B até E)
· Deve escolher o local de instalação do REV13 de
forma que o sensor possa medir a temperatura do
ar o mais exactamente possível, sem ficar sujeito
à radiação solar directa ou a outras fontes
de calor ou refrigeração
min.
10 cm
2261Z03
2 Montagem
· Consulte as Figs. A até E
3 Verificação da cablagem
Para mais informações sobre as ligações eléctricas, consulte
“Esquema de ligações”.
Indicação: não utilize cabos entrançados, mas sim cabos
sólidos ou cabos entrançados com ponteiras!
4 Indicações
· É imperativo respeitar as regulamentações locais relativas às
instalações eléctricas
· Se a sala principal estiver equipada com válvulas
termostáticas, estas terão de ser reguladas para a posição
totalmente aberta
· É sempre necessária uma proteção externa, disjuntor C10 A
no máximo
Colocação ao serviço
1 Ligar o REV13..
· Retire a fita preta isoladora das pilhas (Fig. F).
Quando esta for retirada, a unidade estará
pronta para funcionar (consulte também as
instruções de funcionamento)
2 Seleccionar o idioma
· Ao iniciar, o visor mostra o tipo de controlador no canto
superior esquerdo e “OBRIGADO…“ em todos os idiomas
disponíveis na linha de texto
· Pressione um dos botões para parar a apresentação em
curso. As opções de idiomas iniciam com “ENGLISH“
(definição de fábrica). Pressione
ou até aparecer o
idioma que pretende. Pressione ou mova a barra de
deslocamento para confirmar o idioma seleccionado (consulte
também a Fig. G)
Configuração e verificação de funcionamento REV13..
1 Configuração
1.1 Interruptores DIP
(DESACTIVADO)
1 2 3 4 5 6
Ver
1.1.1
Equilibragem do sensor on
(activada)
Equilibragem do sensor off
(desactivada)
1.1.2
Limitação dos valores de
referência 16…35 °C
Limitação dos valores de
referência 3…35 °C
1.1.3
Visor de temperatura °F
Visor de temperatura °C
1.1.4
Autoaprendizagem PID
PID 6
PID12
2 pontos
1.1.5
Quartz
Relógio de rádio
1.1.6
Reposição do interruptor DIP
ON
1
342
567 89
Ao alterar uma ou várias posições do interruptor DIP, terá de ser efectuada uma reposição do
interruptor DIP, pressionando o botão de reposição do interruptor DIP (consulte também a Fig.
).
Caso contrário, mantêm-se as definições anteriores!
Definição de fábrica: todos os interruptores DIP
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
