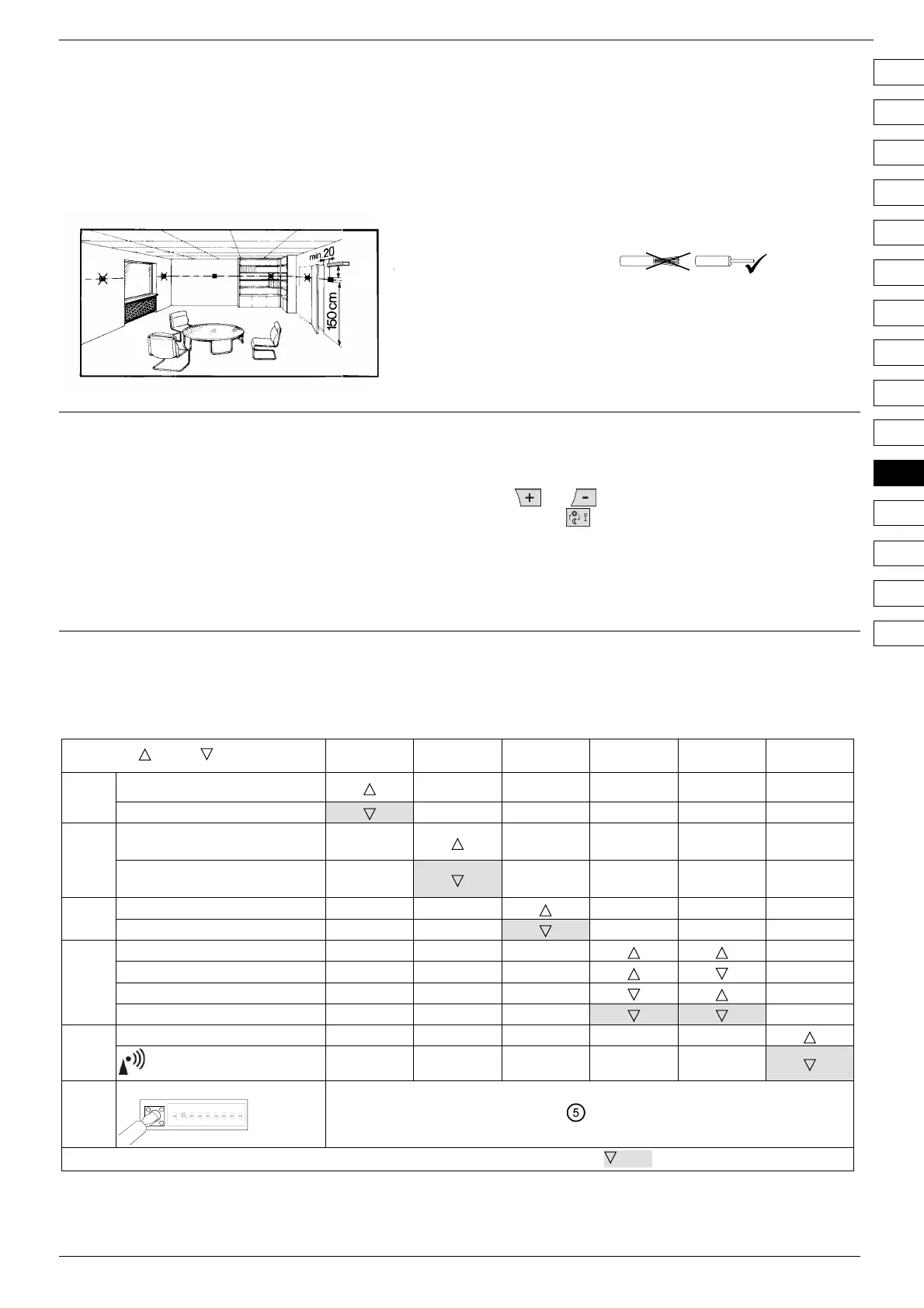

CE1G2201xx 2015-02-27 33/49
Montering REV13..
1 Placering
· REV13.. skall placeras i referensrummet (väggmontering bild
B till E).
· Placeringsstället för REV13..bör väljas så att givaren kan
avkänna rumstemperaturen så korrekt som möjligt och inte
påverkas av direkt solstrålning eller andra värme- resp.
kylkällor.
min.
10 cm
2261Z03
2 Montering
· Se bild A till E.
3 Kontrollera den elektriska
inkopplingen
För den elektriska inkopplingen se avsnitt ”Anslutningsschema”.
Anm.: Använd inte enkeltrådig kabel utan endast massiv tråd
eller enkeltrådig kabel med ändhylsa!
4 Anmärkningar
· Lokala föreskrifter för elektriska installationer skall beaktas.
· Om referensrummet är utrustat med termostatventiler skall
dessa låsas i helt öppet läge
· Extern säkring med max 10A krävs i samtliga fall
Igångkörning
1 Inkoppling av REV13..
· Ta bort det svarta isolerpapperet (se bild F), när
isolerpapperet avlägsnas från batterikontakten inkopplas
apparaten (se även betjäningsinstruktionen)
2 Val av betjäningsspråk
· Vid uppstart visas i displayen, längs upp till vänster regulator
typen och i texraden välkomstmeddelandet “THANK YOU …“ i
alla befinliga språk.
· Tryck på en knapp för att avbryta meddelandet. Språkvalet
startar med “ENGLISH“ (fabriksinställning). Tryck på knappen
eller tills önskat betjäningsspråk visas. Tryck på
knappen
eller flytta på skjutreglaget för att bekräfta det
valda betjäningsspråket.
Konfiguration och funktionskontroll av REV13..
1 Konfiguration
1.1 DIP-omkopplare
ON / OFF 1 2 3 4 5 6
Siehe
1.1.1
Givarkalibrering aktiv
Givarkalibrering ej aktiv
1.1.2
Begränsning av börvärde 16..35
°C
Begränsning av börvärde 3..35
°C
1.1.3
Temperaturindikering i °F
Temperaturindikering i °C
1.1.4
PID självadaptiv
PID 6
PID12
2-läges
1.1.5
Quarz
Tidsändare
1.1.6
Återställning av DIP-omkopplare
ON
1
342
56 7 89
När läget på en eller flera DIP-omkopplare ändras, måste DIP-omkopplaren återsrtällas genom
att trycka på återställningsknappen (se bild ). I annat fall förblir föregående inställning
aktiv!
Fabriksinställning: Samtliga DIP-omkopplare i läge
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
