36/49 2015-02-27 CE1G2201xx
Asennusohjeet REV13...

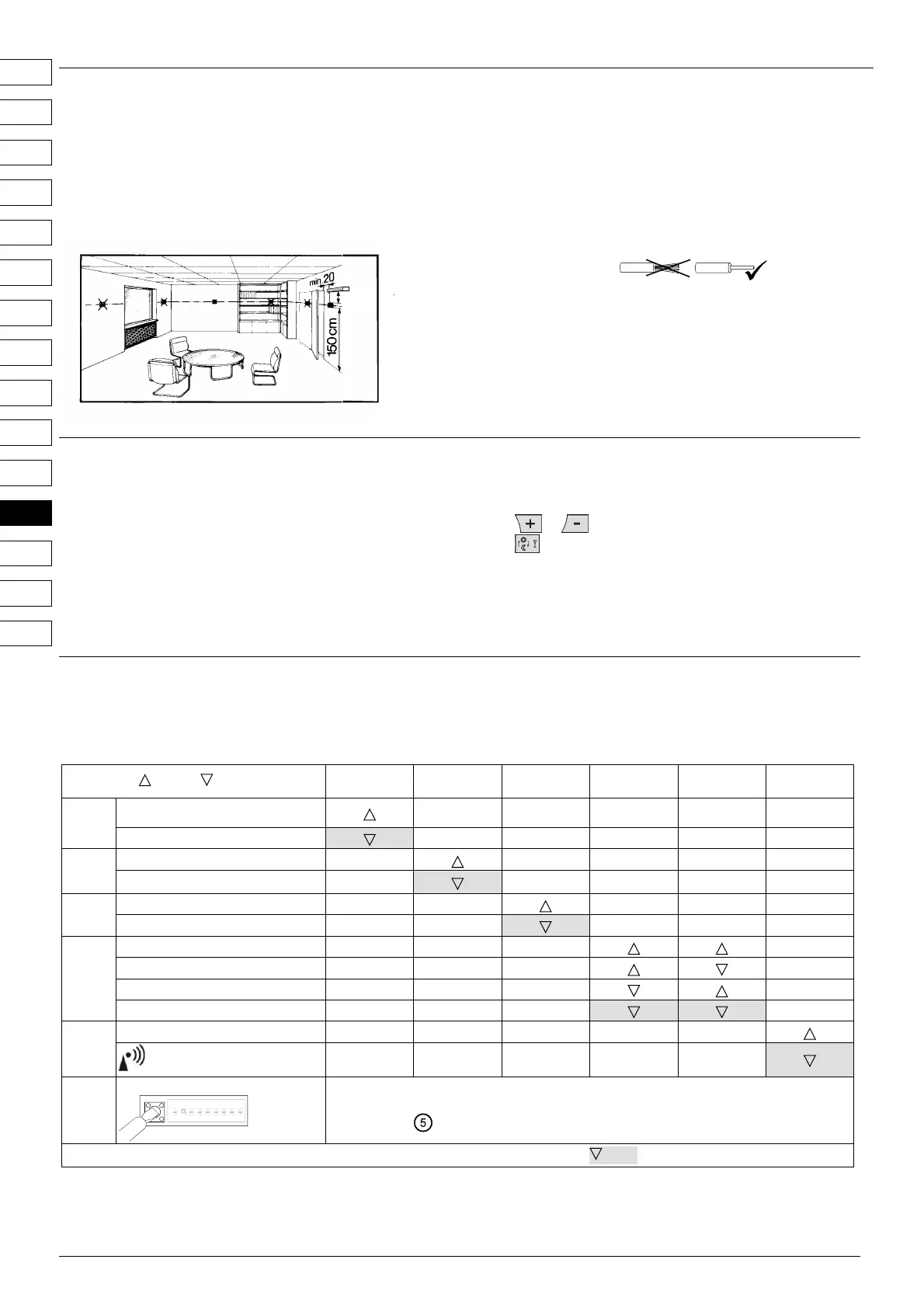

1 Sijoittamisohjeet
· REV13... tulisi sijoittaa pääoleskelutilaan (seinäasennus; ks.
kuvat B…E).
· REV13…:n sijoituspaikka tulee valita niin, että anturi pystyy
mittaamaan ilman lämpötilan mahdollisimman virheettömästi
eikä altistu suoralle auringon säteilylle tai muille lämmön tai
kylmän lähteille.
min.
10 cm
2261Z03
2 Asennus
· Katso kuvat A…E
3 Tarkista johdotus
Katso liitännät kappaleesta "Kytkentäkaavio".
Huom! Älä käytä johdinsäikeitä, vaan kokonaisia
johtimia tai holkitettuja johdinsäikeitä!
4 Huomautuksia
· Paikallisia sähköasennusmääräyksiä on noudatettava.
· Jos referenssihuoneessa on patteritermostaatteja, ne täytyy
asettaa täysin avoimeen asentoon.
· Ulkoinen johdonsuoja maks. C 10 A vaaditaan kaikissa tapauksissa
Käyttöönotto
1 REV13…:n päällekytkentä
· Irrota musta eristysliuska (kuva F). Heti kun eristysliuska on
irrotettu pariston koskettimista, laite on toimintavalmis (katso
myös käyttöohje).
2 Käyttökielen valinta
· Käynnistettäessä näytön vasemmassa yläkulmassa näkyy
säätimen tyyppi ja tekstirivillä näkyy juokseva tervetulotoivo-
tusteksti "THANK YOU…" kaikilla käytettävissä olevilla kielillä.
· Paina jotain painiketta pysäyttääksesi näytön. Käyttökielen
valinta alkaa vaihtoehdolla “ENGLISH“ (tehdasasetus). Paina
tai , kunnes haluamasi käyttökieli tulee esiin. Paina
, tai siirrä liukukytkintä vahvistaaksesi valitsemasi kielen
(katso myös kuva G)
REV13..:n konfigurointi ja toimintatestaus
1 Konfigurointi
1.1 DIP-kytkimet
ON / OFF 1 2 3 4 5 6
Katso
1.1.1
Anturin kalibrointi ON
Anturin kalibrointi OFF
1.1.2
Asetusarvon rajoitus 16…35 °C
Asetusarvon rajoitus 3…35 °C
1.1.3
Lämpötilan näyttö °F
Lämpötilan näyttö °C
1.1.4
PID itseoppiminen
PID 6
PID12
2-piste
1.1.5
Kvartsi
Radiokello
1.1.6
DIP-kytkinten resetointi
ON
1
342
56 7 89
Kun yhden tai useamman DIP-kytkimen asentoa on muutettu, on tehtävä DIP-kytkinten
resetointi painamalla DIP-kytkinten resetointipainiketta
(ks. myös kuva
). Muussa tapauksessa edellinen asetus jää voimaan!
Tehdasasetus: Kaikki DIP-kytkimet asennossa
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
