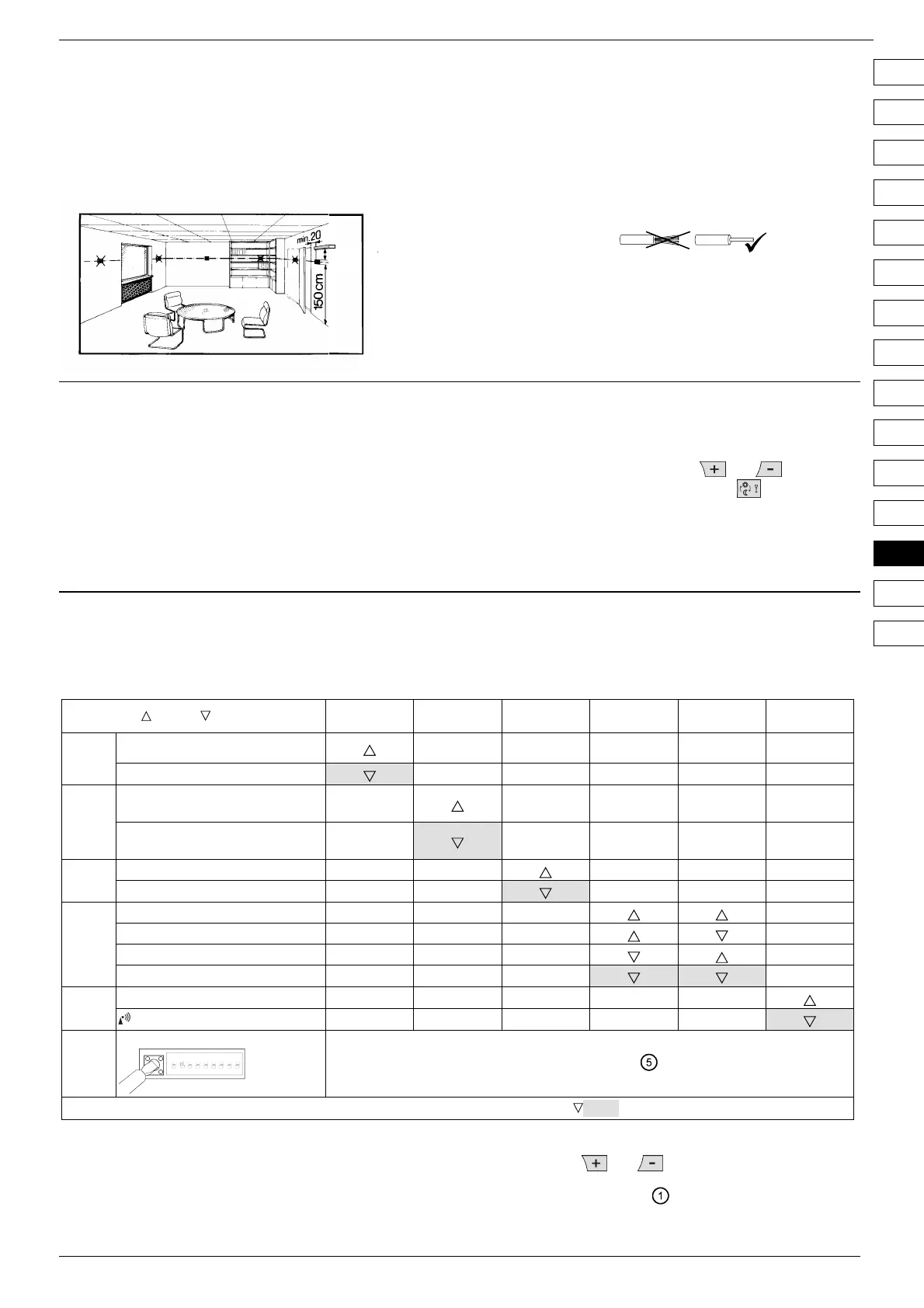

CE1G2201xx 2015-02-27 39/49
Montering af REV13..
1 Anvisninger vedrørende placering
· REV13. bør placeres i det primære opholdsrum
(vægmontering fig. B til E).
· Monter REV13.. et sted, hvor føleren kan måle
lufttemperaturen i rummet så uforstyrret som muligt og ikke
påvirkes af direkte sol eller andre varme- eller kuldekilder.
min.
10 cm
2261Z03
2 Montering
· Se fig. A til E
3 Kontrol af tilslutningen
For tilslutninger, se ”Tilslutningsdiagram”.
OBS! Brug ikke flertrådsledere, kun massive ledere eller
flertrådsledere med ledningstyller.
4 Bemærkninger
· Elinstallationen skal udføres i overensstemmelse med
Stærkstrømsbekendtgørelsen.
· Hvis der er installeret radiatortermostater i referencerummet,
skal disse være helt åbne.
· Udvendig foreløbig sikring med max. C 10 A afbryder kræves i
alle tilfælde
Idrifttagning
1 Tilkobling af REV13..
· Fjern den sorte isoleringsstrimmel (fig. F). Apparatet er klar til
brug, så snart isoleringsstrimlen er fjernet fra batterikontakten
(se også betjeningsvejledningen)
2 Valg af betjeningssprog
· Når der tændes, vises regulatortypen øverst til venstre i
displayet, og i tekstlinjen løber en velkomsttekst "TAK ..." på
alle tilgængelige sprog
· Tryk på en vilkårlig knap for at afbryde velkomstteksten.
Valget af betjeningssprog starter med ”ENGLISH”
(fabriksindstilling). Tryk på tasten
eller , indtil det
ønskede betjeningssprog vises. Tryk på
eller flyt
skydeknappen for at bekræfte valget af betjeningssprog (se
også fig. G)
Konfiguration og funktionskontrol REV13..
1 Konfiguration
1.1 DIP-omskifter
ON / OFF 1 2 3 4 5 6
Se
1.1.1
Kalibrering af føler Til
Kalibrering af føler Fra
1.1.2
Begrænsning af nom. værdi
16…35 °C
Begrænsning af nom. værdi
3…35 °C
1.1.3
Temperaturvisning °F
Temperaturvisning °C
1.1.4
PID self-learning
PID 6
PID12
2-pkt.
1.1.5
Kvarts
Radiour
1.1.6
Nulstilling af DIP-omskifter
ON
1
342
567 89
Efter ændring af en eller flere DIP-omskifter-positioner skal DIP-omskifteren nulstilles ved at
trykke på reset-knappen til DIP-omskifteren (se også fig.
). I modsat fald bliver den
tidligere indstillig ved med at være aktiv!
Fabriksindstilling: Alle DIP-omskiftere på
1.1.1 Kalibrering af føler: DIP-omskifter 1
DIP-omskifter på ON, og tryk på reset-knappen til DIP-omskifteren:
CAL-symbolet vises i displayet. Den aktuelt målte temperatur
blinker.
Ved at trykke på
eller kan der kalibreres igen med maks.
± 5 °C. Stil DIP-omskifteren på OFF og tryk på resetknappen til
DIP-omskifteren (se også fig.
) for at gemme indstillingerne.
