44/49 2015-02-27 CE1G2201xx

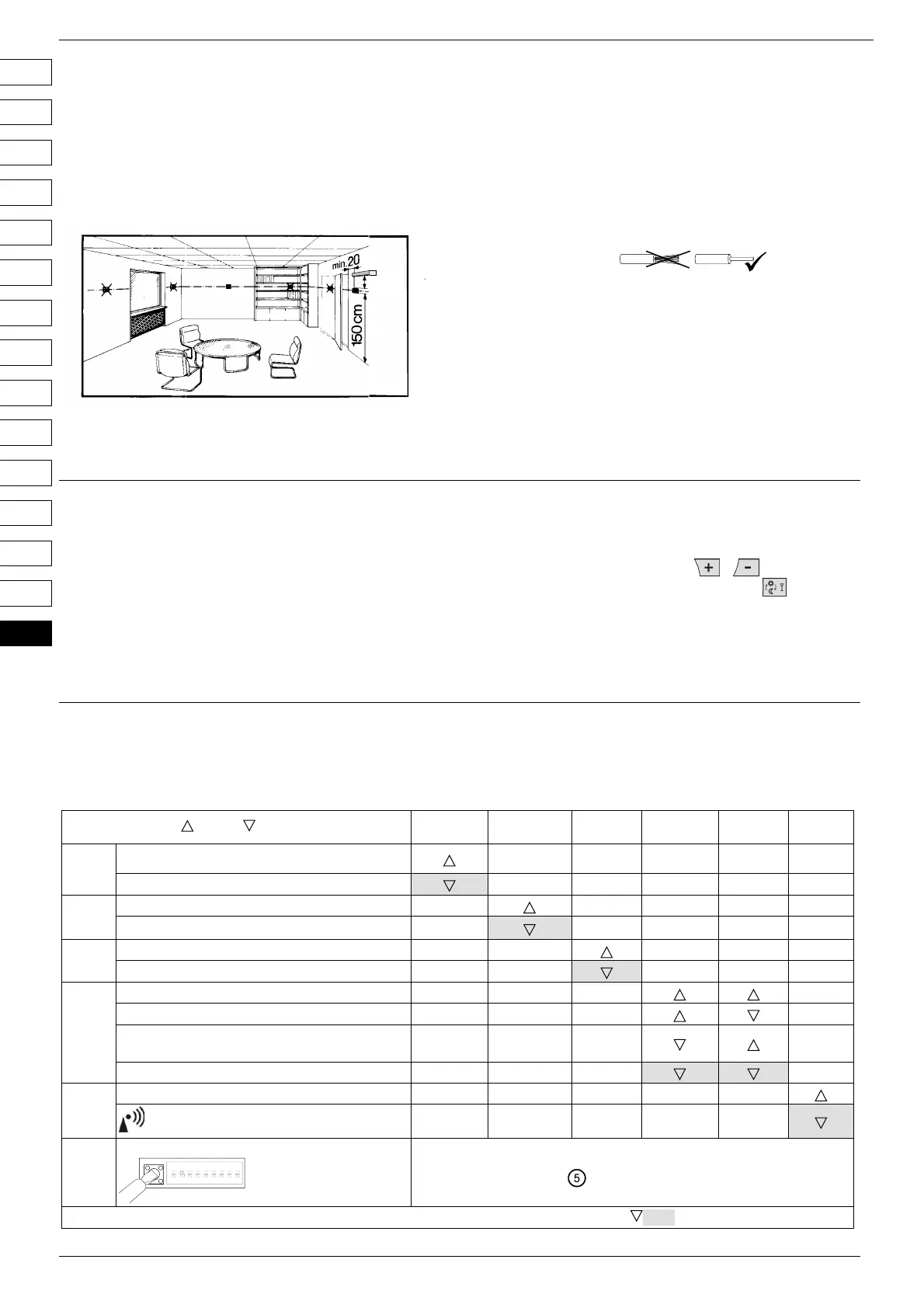

Οδηγίες εγκατάστασης REV13..
1 Εγκατάσταση της μονάδας
· Ο REV13.. θα πρέπει να βρίσκεται στον κυρίως χώρο
διαβίωσης (για επίτοιχη τοποθέτηση, δείτε τα τα διαγράμματα
B ως E)
· Ο REV13.. πρέπει να τοποθετηθεί σε τέτοιο σημείο ώστε να
μετράει τη θερμοκρασία του χώρου με τη μεγαλύτερη δυνατή
ακρίβεια, χωρίς να είναι εκτεθειμένο άμεσα σε ηλιακή
ακτινοβολία ή άλλες πηγές θέρμανσης ή ψύξης.
2 Τοποθέτηση
· Για να τοποθετήσετε τον θερμοστάτη δείτε τα διαγράμματα A
έως E
3 Ελέγξτε την καλωδίωση
Για ηλεκτρολογικές συνδέσεις , ανατρέξτε στο κεφάλαιο “Διάγραμμα
συνδεσμολογίας”.
Σημείωση:Μη χρησιμοποιείται πολύκλωνα καλώδια, μόνο
μονόκλωνα ή πολύκλωνα με κόσε!
4 Σημειώσεις
· Η ηλεκτρολογική εγκατάσταση πρέπει να τηρεί τους
εγχώριους κανονισμούς ασφαλείας.
· Εάν ο χώρος αναφοράς διαθέτει θερμοστατικές βάνες
θερμαντικού σώματος, αυτές πρέπει να είναι πλήρως
ανοιχτές.
· Σε κάθε περίπτωση απαιτείται εξωτερική προστασία μέσω
ασφάλειας χαρακτηριστικής C 10 A (μέγιστο)
Εκκίνηση
1 Θέστε σε λειτουργία τον REV13..
· Αφαιρέστε τη μαύρη μονωτική ταινία από τις δύο μπαταρίες
(εικόνα. F). Μόλις αφαιρεθεί, ο θερμοστάτης τίθεται σε λειτουργία
(ανατρέξτε και στις οδηγίες λειτουργίας).
2 Επιλέξτε τη γλώσσα
· Μόλις τίθεται σε λειτουργία ο θερμοστάτης , εμφανίζεται πάνω
αριστερά στην οθόνη το μοντέλο του και στη γραμμή κειμένου το
μήνυμα “THANK YOU “ σε όλες τις διαθέσιμες γλώσσες.
· Πιέστε κάποιο κουμπί για να φύγει το μήνυμα χαιρετισμού.
Αρχικά η επιλεγμένη γλώσσα είναι αγγλικά "ENGLISH“
(εργοστασιακή ρύθμιση). Πιέστε
ή μέχρι να
εμφανιστεί η γλώσσα που επιθυμείτε. Πιέστε ή
μετακινήστε το δρομέα για να επιβεβαιωθεί η γλώσσα που
επιλέξατε.
Ρυθμίσεις και έλεγχος λειτουργίας του REV13..
1 Ρυθμίσεις παραμέτρων
1.1 Μικροδιακόπτες (DIP SWITCHES)
ON / OFF 1 2 3 4 5 6
Κεφάλαιο
1.1.1
Βαθμονόμηση αισθητηρίου ενεργή
Βαθμονόμηση αισθητηρίου ανενεργή
1.1.2
Όρια επιθυμητής θερμοκρασίας 16…35 °C
Όρια επιθυμητής θερμορκασίας 3…35 °C
1.1.3
Ένδειξη θερμοκρασίας σε °F
Ένδειξη θερμοκρασίας σε °C
1.1.4
Έλεγχος PID με αυτοεκπαίδευση
Έλεγχος PID με κύκλο επανελέγχου 6 λεπτών
Έλεγχος PID με κύκλο επανελέγχου 12
λεπτών
Έλεγχος 2 θέσεων
1.1.5
Εσωτερικό ρολόι (Quartz)
ραδιοσυγχρονιζόμενο ρολόι
1.1.6
Μπουτόν επιβεβαίωσης ρυθμίσεων
ON
1 342
567 89
Όταν αλλάζετε τη θέση ενός ή περισσοτέρων μικροδιακοπτών, πρέπει να
πατήσετε το κουμπί επιβεβαίωσης ρυθμίσεων ώστε να αποθηκευτεί η
καινούρια ρύθμιση ( εικόνα. ).
Διαφορετικά , θα παραμείνουν οι προηγούμενες ρυθμίσεις!
Όλοι οι μικροδιακόπτες στη θέση
10 cm
2261Z0
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
