Montering
Montering
Max. tilladt omgivelsestemperatur = 50°C
•
I varmegiver: i den varmeste del
• I varmemodtager: i den koldeste del
• I solkollektor: direkte på udgang
Montering
Regulatoren indbygges med beskyttelsesrør.
Fremgangsmåde:
1. Tøm rørsystemet.

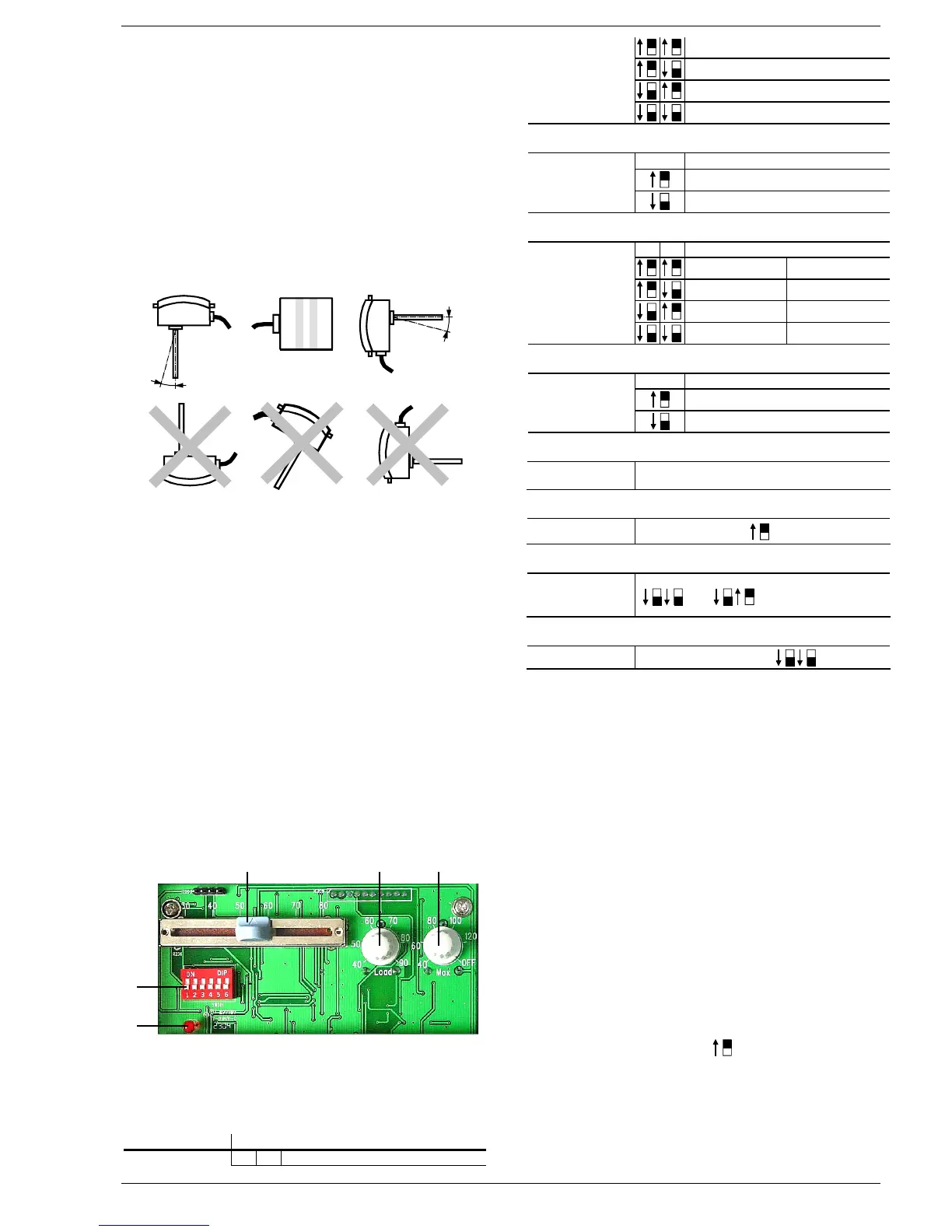

2. Vælg en af følgende indbygningspositioner:
3333Z02
max. 15°
max. 15°
Regulatoren må ikke vende på hovedet, og kablet må ikke indføres
ovenfra.
Minimumdyklængde: 60 mm
3. Monter beskyttelsesrør. Om nødvendigt anvendes
tætningsmateriale (hamp, teflonbånd osv.).
4. Indsæt og fastgør regulatoren i niplen.
5. Fyld rørsystemet igen.
6. Den eksterne temperaturføler monteres efter monte-
ringsvejledningen for denne.
Elektrisk installation
• Stærkstrømsbekendtgørelsen skal overholdes.
• Tilslutningsklemmerne sidder under den fleksible
plastafdækning.
• Tilslut klemmerne i henhold til anlægsdokumentatio-
nen. Hvis denne mangler, benyttes tilslutningsdi-
agrammerne i denne vejledning.
• Vær opmærksom på de tilladte ledningslængder.
• Sæt først spænding til apparatet ved idriftsættelsen.
Indstillinger
3337P01
3 4 5
1
2
1 LED for test-mode/normaldrift
2 DIP-switch-blok
3 Indstillingsskyder for min. ladetemperatur (30...80°C)
4 Indstillingspotentiometer for absolut temperatur (40…90°C)
5 Indstillingspotentiometer for max. temperatur (40…130°C)
Koblingsdifferens:
Hvor indstilles? Hvad indstilles?
DIP-switch-
1 2
Koblingsdifferens = 8 K
Koblingsdifferens = 1 K
Koblingsdifferens = 4 K
Koblingsdifferens = 2 K
Driftsform (B2):
3
Med min. ladetemperatur
DIP-switch-blok,
kontakt 3
Uden min. ladetemperatur
Applikationstype (B3):
4 5
Applikation 6 og 7
2 varmevekslere (∆t)
DIP-switch-blok,
kontakt 4 og 5
Applikation 5
2 kollektorer (∆t)
Applikation 3 og 4 Bypass (°C)
Applikation 1 og 2 Standard
Test-mode:
6
Test-mode
DIP-switch-blok,
kontakt 6
Normaldrift
Setpunkt (1…30 K):
Temperaturindstil-
lingsskyder
Nødvendig temperaturdifferens mellem de to anlægs-
elementer
Min. ladetemperatur (30…80°C):
Indstillingsskyder 3 Når kontakt 3 er stillet til
Absolut temperatur (40…90°C):
Potentiometer 4
Når kontakt 4 og 5 er stillet til
eller
Max. temperatur (40…130°C):
Potentiometer 5
Når kontakt 4 og 5 er stillet til
Driftsindikering
Den røde LED viser regulatorens driftstilstand:
• LED lyser: Netspænding til stede (normaldrift)
• LED blinker hurtigt (4 Hz): Test-mode
• LED blinker langsomt (1 Hz): Fejl
temperaturmåling B2
Lysdioden er også synlig, når dækslet er monteret.
Idriftsættelse
Idriftsættelse
1. Fjern dækslet.
2. Løft det fleksible plastdæksel, så indstillingselemen-
terne bliver tilgængelige
3. Foretag følgende indstillinger:
− Koblingsdifferens (kontakt 1 og 2)
− Driftsform (med/uden min. ladetemperatur,
kontakt 3)
− Applikationstype (kontakt 4 og 5)
− Test-mode (kontakt 6 = ON).
4. Monter det fleksible plastdæksel igen.
5. Sæt driftsspænding på anlægget. Lysdioden for
driftsindikering skal blinke (test-mode).
6. Flyt skyderen for indstiling af temperatur til minimum-
stilling (<5 K) for at koble skiftekontakten til Q1–Q3.
► Ved forkert reaktion, se “Fejlsøgning”.
Siemens Switzerland Ltd / HVAC Products CE1G3337xx 23.11.2004 11/16
