• Nessuna alimentazione
L’unità di regolazione
lavora nella direzione
sbagliata
• Collegamenti terminali del
regolatore errati
• Regolazioni e sonde esterne
invertite
• Sonda non collegata
L’unità di regolazione
rimane in una sola
posizione
• Il cursore del potenziometro
a slitta della temperatura è
impostato su EXT e non è
presente il potenziometro
esterno
• Sonda non collegata o in
corto-circuito
Control response too
slow
• Reduce switching differential
Control is unstable
• Increase switching
differential

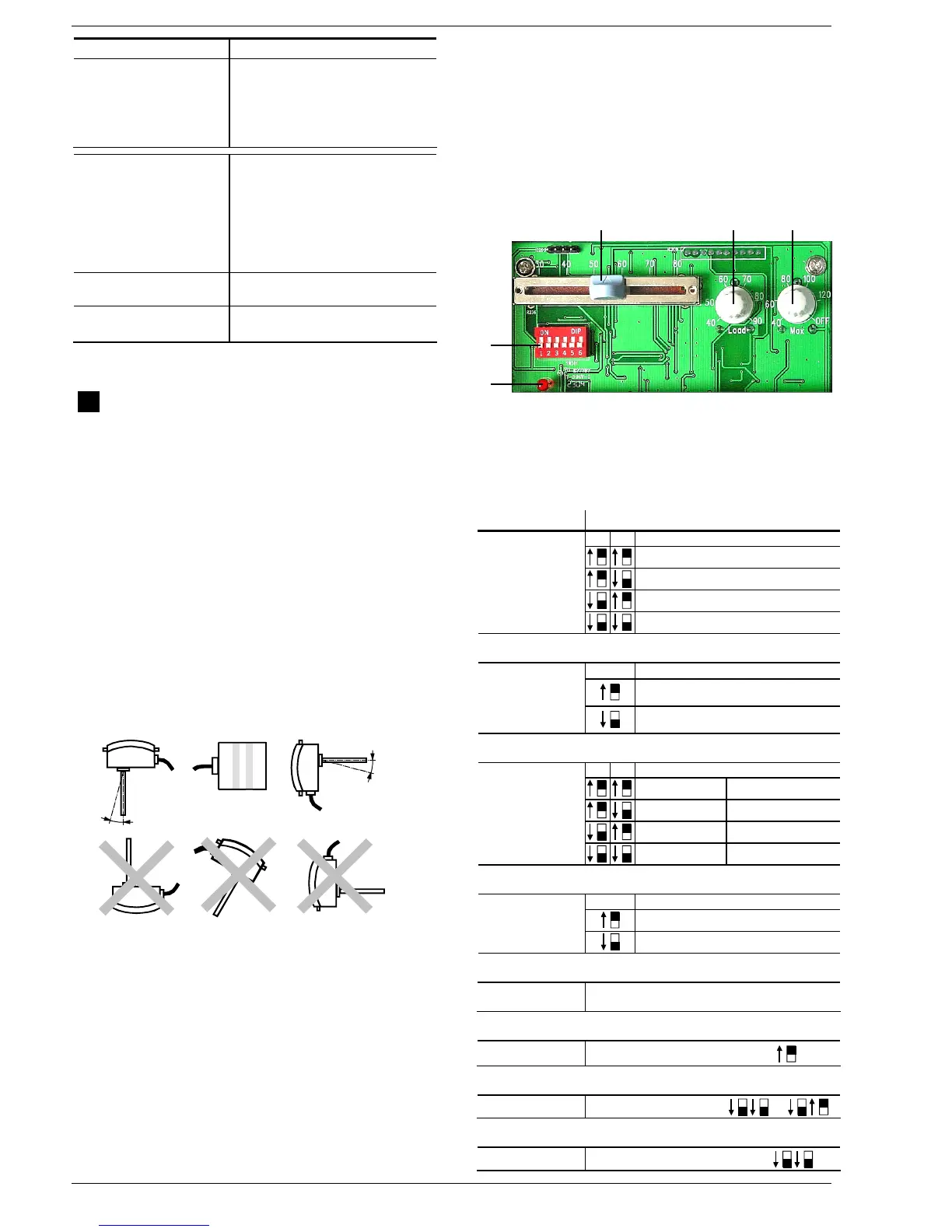

pl Polski
Montaż
Miejsce montażu
Maks. dopuszczalna temperatura otoczenia = 50 °C
•
Gdy stosowany w źródle ciepła: w najcieplejszej części
• Gdy stosowany w odbiorniku ciepła: w najzimniejszej
części
• Gdy stosowany w kolektorze słonecznym: tuż za
wylotem
Montaż
Zanurzeniowy regulator temperatury jest przeznaczony
do stosowania razem z osłoną ochronną.
Procedura:
1. Spuścić wodę z instalacji.
2. Wybrać jedną z poniższych pozycji montażu:
3333Z02
max. 15°
max. 15°
Regulator nie może być montowany trzpieniem czujnika skierowanym ku
górze, kabel musi być doprowadzony od dołu.
Minimalna głębokość zanurzenia wynosi 60 mm.
3. Zamontować osłonę ochronną w rurociągu. W razie
potrzeby zastosować materiał uszczelniający (kono-
pie, taśmę teflonową lub podobne).
4. Wsunąć regulator w osłonę i zatrzasnąć na niej.
5. Ponownie napuścić wodę do instalacji.
6. Czujnik temperatury zewnętrznej montować zgodnie
z instrukcją montażu dostarczoną z czujnikiem.
Instalacja elektryczna
• Przestrzegać lokalnych przepisów dotyczących
instalacji elektrycznych.
• Zaciski podłączeniowe umieszczone są pod
elastyczną pokrywą z tworzywa sztucznego.
• Okablowanie wykonać zgodnie z dokumentacją
instalacji. Jeśli jest ona niedostępna, wykorzystać
schematy połączeń przedstawione w niniejszej
instrukcji.
• Przestrzegać dopuszczalnych długości przewodów.
• Zasilanie załączać dopiero przy uruchomieniu.
Nastawy
3337P01
3 4 5
1
2
1 Dioda LED wskazująca tryb pracy (normalny / test)
2 Blok przełączników DIP
3 Suwak nastawczy do ustawiania minimalnej temperatury ładowania
4 Potencjometr do ustawiania temperatury załączenia (40…90 °C)
5 Potencjometr do ustawiania temperatury maksymalnej (40…130 °C)
Różnica przełączania:
Gdzie? Co?
1 2
Różnica przełączania = 8 K
Blok przełączników,
przełączniki DIP nr 1
oraz 2
Różnica przełączania = 1 K
Różnica przełączania = 4 K
Różnica przełączania = 2 K
Tryb pracy (B2):
3
Z ograniczeniem minimalnej temperatury
ładowania
Blok przełączników,
przełącznik DIP nr 3
Bez ograniczenia minimalnej temperatury
ładowania
Typ aplikacji (B3):
4 5
Aplikacje 6, 7 2 Wymienniki (∆t)
Blok przełączników,
przełączniki DIP nr 4
oraz 5
Aplikacja 5 2 Kolektory (∆t)
Aplikacje 3, 4
Obejście (°C)
Aplikacje 1, 2
Standard
Tryb testowania:
6
Tryb testowania
Blok przełączników,
przełącznik DIP nr 6
Normalna praca
Wartość zadana (1…30 K):
Suwak nastawczy
temperatury
Różnica temperatury wymagana pomiędzy dwoma
elementami instalacji
Minimalna temperatura ładowania (30…80 °C):
Suwak nastawczy 3 Gdy przełącznik nr 3 ustawiony w pozycji
Temperatura załączenia (40…90 °C):
Potencjometr 4
Przełączniki nr 4 i 5 ustawione
lub
Temperatura maksymalna (40…130 °C):
Potencjometr 5
Przełączniki nr 4 i 5 ustawione w pozycji
Siemens Switzerland Ltd / HVAC Products CE1G3337xx 23.11.2004 8/16
