7. Flyt skyderen for indstilling af temperatur til maksimum-
stilling (>25 K) for at koble skiftekontakten til Q4–Q6.
► Ved forkert reaktion, se “Fejlsøgning”.
8. Slå driftsspændingen til anlægget fra.
9. Sæt regulatoren tilbage til normaldrift (stil kontakt 6
til
).
10. Sæt driftsspænding til anlægget. Lysdioden for drifts-
indikering skal lyse (normaldrift).
11. Hvis der er tilsluttet en ekstern referencegiver, skal
skyderen for indstilling af temperatur stilles pål
EXT.
12. Stil først skyderen for indstilling af temperatur på
minimumværdien og derefter på maksimumværdien.
Iagttag reguleringen: den må hverken reagere for hur-
tigt eller for langsomt.
► Ved forkert reaktion, se “Fejlsøgning”.
13. Indstil setpunktet med skyderen for indstilling af
temperatur.
14. Sæt husdækslet på igen.
Fejlsøgning
Forkert reaktion Mulige årsager
Manøvreorgan reage-
rer ikke
• Manøvreorgan ikke tilsluttet
• Ingen driftsspænding
Manøvreorgan kører i
den forkerte retning
• Regulatorklemmer forkert
tilsluttet
• Montering af regulator og
ekstern føler byttet om
• Føler ikke tilsluttet
Ventil bliver stående i
en af endestillingerne
• Skyder for indstilling af
tem-eratur står på EXT, og
der
er ikke tilsluttet en ekstern
refeencegiver
• Ekstern føler ikke tilsluttet
eller kortsluttet
Regulering reagerer for
langsomt
• Reducer koblingsdifferens
Regulering er ustabil
• Øg koblingsdifferens
el
Ελληνικά
Εγκατάσταση
Θέση εγκατάστασης
Μέγ. επιτρεπτή θερµ. περιβάλλοντος =50 °C
•
Όταν χρησιµοποιείται σε πηγές θέρµανσης: Στο
θερµότερο σηµείο.
• Όταν χρησιµοποιείται στην κατανάλωση: Στο
ψυχρότερο σηµείο.
• Όταν χρησιµοποιείται σε ηλιακούς συλλέκτες:
Απευθείας σύνδεση στην έξοδο.
Τοποθέτηση
Ο ελεγκτής θερµοκρασίας εµβάπτισης είναι
σχεδιασµένος για να χρησιµοποιείται µέσα σε θήκη
ασφαλείας :
∆ιαδικασία:
1. Αδειάστε το δοχείο Ζ.Ν.Χ.

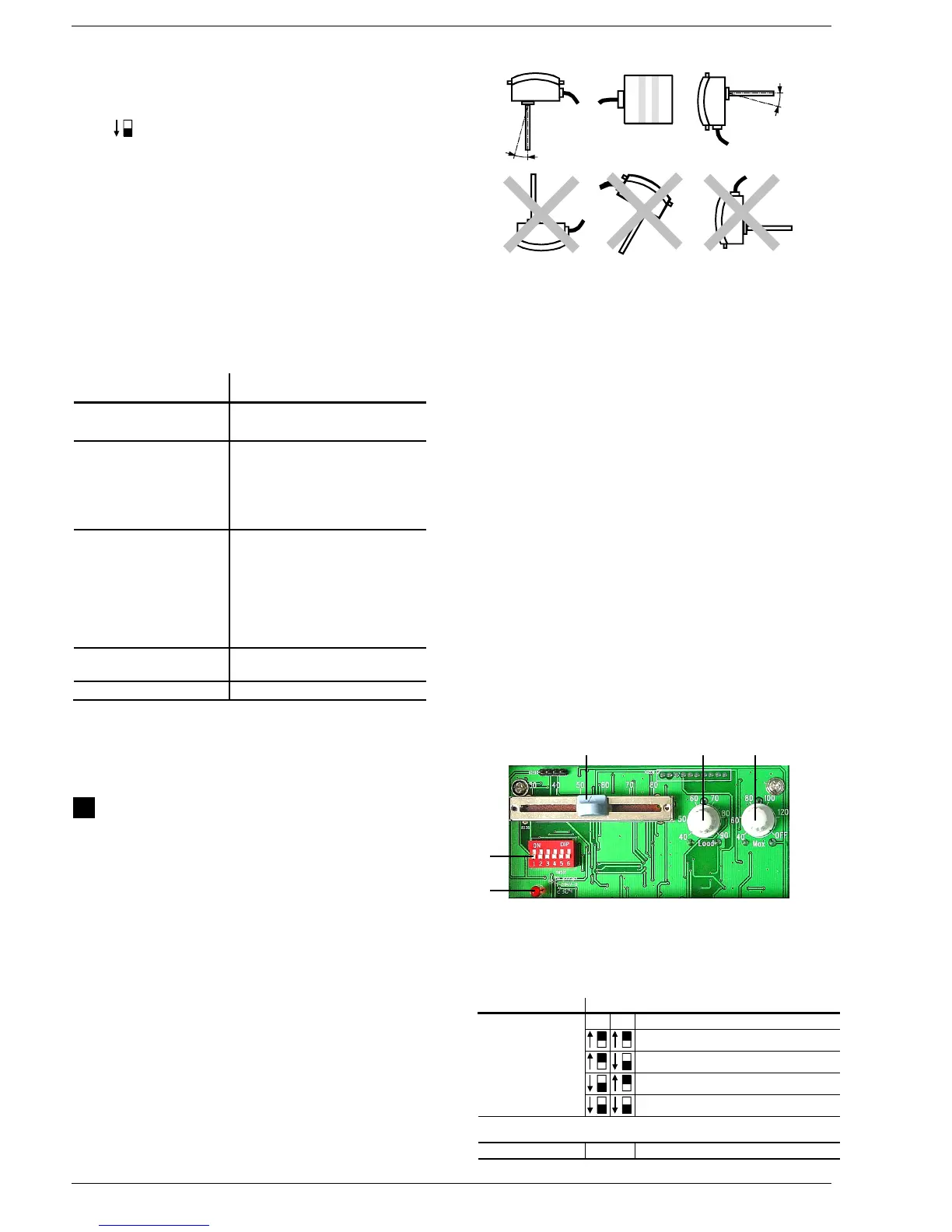

2. Επιλέξτε µία από τις παρακάτω θέσεις
συναρµολόγησης:
3333Z02
max. 15°
max. 15°
Ο ελεγκτής δεν πρέπει να συναρµολογηθεί ανάποδα και το καλώδιο δεν
πρέπει να το περάσετε από πάνω.
Tο ελάχιστο µήκος εµβάπτισης πρέπει να είναι 60 mm.
3. Προσαρµόστε στο δοχείο Ζ.Ν.Χ την θήκη
εµβάπτισης. Αν χρειαστεί χρησιµοποιείστε κάποιο
υλικό στεγανοποίησης (hemp, ταινίαTeflon, ή κάποιο
παρόµοιο υλικό).
4. Τοποθετήστε το ελεγκτή µέσα στη θήκη εµβάπτισης
µέχρι να εφαρµόσει.
5. Γεµίστε ξανά το δοχείο Ζ.Ν.Χ.
6. Συναρµολογήστε το αισθητήριο
της θερµοκρασίας
συλλεκτών σύµφωνα µε τις οδηγίες
συναρµολόγησης που περιέχονται στη συσκευασία .
Ηλεκτρική εγκατάσταση
• Βεβαιωθείτε ότι τηρούνται οι τοπικές προδιαγραφές για
την ηλεκτρική εγκατάσταση.
• Οι κλέµες βρίσκονται πίσω από το κάτω εύκαµπτο
πλαστικό κάλυµµα.
• Κάντε την συνδεσµολογία σύµφωνα µε τις
εργοστασιακές προδιαγραφές. Εάν δεν τις έχετε,
χρησιµοποιείστε τα διαγράµµατα σύνδεσης που
περιέχουν αυτές οι οδηγίες εγκατάστασης.
• Μην ξεπεράσετε το ανώτατο επιτρεπτό µήκος
καλωδίων.
• Βάλετε τον ελεγκτή σε λειτουργία εφόσον ήδη έχει
ρυθµιστεί.
Ρυθµίσεις
3337P01
3 4 5
1
2
1 LED για δοκιµαστική και κανονική λειτουργία
2 Μικρό διακόπτες (Dip Switches)
3 Ποτενσιόµετρο ρύθµισης ελάχιστης θερµοκρασίας φόρτισης
4 Ποτενσιόµετρο ρύθµισης θερµοκρασίας από λέβητα (40…90 °C)
5 Ποτενσιόµετρο ρύθµισης µέγιστης θερµοκρασίας (40…130 °C)
∆ιαφορικό ενεργοποίησης
Που; Τι;
1 2
∆ιακόπτης διαφορικού = 8 K
Μικρο διακόπτες
αρ. 1 και 2
∆ιακόπτης διαφορικού = 1 K
∆ιακόπτης διαφορικού = 4 K
∆ιακόπτης διαφορικού = 2 K
Τρόπος λειτουργίας(Β2):
Μικρό διακόπτης αρ. 3
3
Siemens Switzerland Ltd / HVAC Products CE1G3337xx 23.11.2004 12/16
