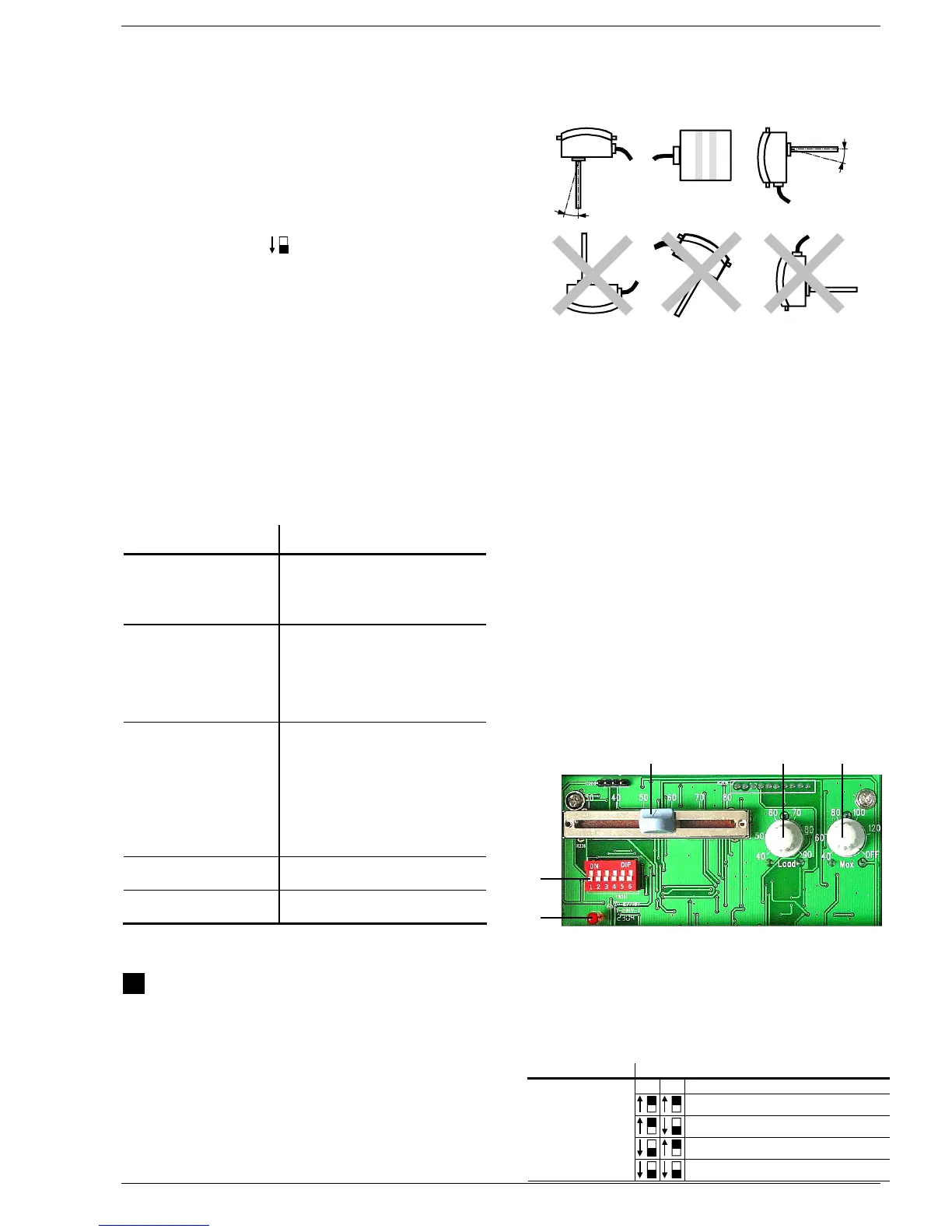

Page #5 background image
6. Amener le curseur de réglage de la température sur
la valeur minimale (<5 K) pour commuter le contact
sur Q1–Q3
en cas d'anomalie, cf. chapitre “Recherche de
défauts”
7. Amener le curseur de réglage de la température sur
la valeur maximale (>25 K) pour commuter le
contact sur Q4–Q6.
en cas d'anomalie, cf. chapitre “Recherche de
défauts”
8. Mettre l'installation hors tension
9. Placer le régulateur en régime normal (régler le
commutateur 6 sur
).
10. Mettre l'installation sous tension. La diode d'affichage
de fonctionnement doit s'allumer (gime normal).
11. En cas de raccordement d'un potentiomètre de
consigne à distance, régler le curseur de réglage de
température sur EXT.
12. Régler d'abord le curseur de réglage de température
sur la valeur minimale, puis sur la valeur maximale.
Observer la régulation : la réaction ne doit être ni
trop rapide, ni trop lente.
en cas d'anomalie, cf. chapitre “Recherche de
défauts”
13. Régler la consigne sur le curseur de réglage de la
température
14. Remonter le couvercle.
Recherche de défauts
Résultat erroné Causes possibles
L'organe de réglage ne
réagit pas
Organe de réglage non rac-
cordé
Pas de tension d'alimenta-
tion
L'organe de réglage
s'ouvre au lieu de se
fermer
ou
se ferme au lieu de
s'ouvrir
Bornes du régulateur mal
raccordées
Régulateur et sonde externe
permutés lors du montage
Sonde non raccordée
L'organe de réglage
reste dans une position
de fin de course
Curseur de réglage de tem-
pérature réglé sur EXT alors
qu'aucun potentiomètre de
réglage à distance n'est rac-
cordé
Sonde externe non connec-
tée ou court-circuit dans le
câblage de la sonde
La régulation réagit
trop lentement
Réduire le différentiel
La régulation est
instable
Augmenter le différentiel
sv Svenska
Montering
Monteringsplats
Max.tillåten omgivningstemperatur = 50 °C
Vid användning i värmekälla: I den varmaste delen
Vid användning i värmeförbrukare: I den kallaste delen
Vid användning i solkollektorer: Direkt vid öppningen
Montering
Montering sker med dykrör.
Procedur:
1. Töm rörledningen resp. systemet
2. Välj monteringsläge enligt följande:
3333Z02
max. 15°
max. 15°
Regulatorn får inte monteras upp och ner; kabeln får inte tillföras
ovanifrån
Min.instickslängden skall vara 60 mm
3. Montera dykrör. Om så erfordras använd tätnings-
material (hampa, teflonband osv.)
4. Skjut in regulatorn i den gängade nippeln och snäpp
fast
5. Fyll rörledningen resp. systemet med vatten igen
6. Den externa temperaturgivaren monteras enligt
monteringsinstruktionen.
Elektrisk installation
Beakta lokala föreskrifter för elektriska installationer
Anslutningsplintarna finns placerade under det mjuka
plastskyddet.
Anslut plintarna enligt anläggningsdokumentationen.
Om dokumentationen saknas, kan kopplingsschemana
i denna instruktion användas.
Beakta tillåtna ledningslängder
Spänningen inkopplas först vid igångkörning av
apparaten.
Inställningar
3337P01
3 4 5
1
2
1 LED-lampa för testdrift/normaldrift
2 DIP-omkopplarblock
3 Skjutreglage för min.laddningstemperatur (30...80 °C)
4 Inställningspotentiometer för absolut temperatur (40…90 °C)
5 Inställningspotentiometer r max.temperatur (40…130°C)
Kopplingsdifferens:
Var inställa? Vad inställa?
1 2
Kopplingsdifferens = 8 K
DIP-omkopplarblock,
omkopplare 1 och 2
Kopplingsdifferens = 1 K
Kopplingsdifferens = 4 K
Kopplingsdifferens = 2 K
Siemens Switzerland Ltd / HVAC Products CE1G3337xx 23.11.2004 5/16
