Montage
Lieu de montage
Température ambiante maximale admissible = 50 °C
• Dans le fournisseur de chaleur : dans la partie la plus
chaude
• Dans le récepteur de chaleur : dans la partie la plus
froide
• Dans le collecteur solaire : immédiatement à la sortie
Montage
Le montage s'effectue avec une gaine de protection.
Procédure :
1. Purger la canalisation ou le système

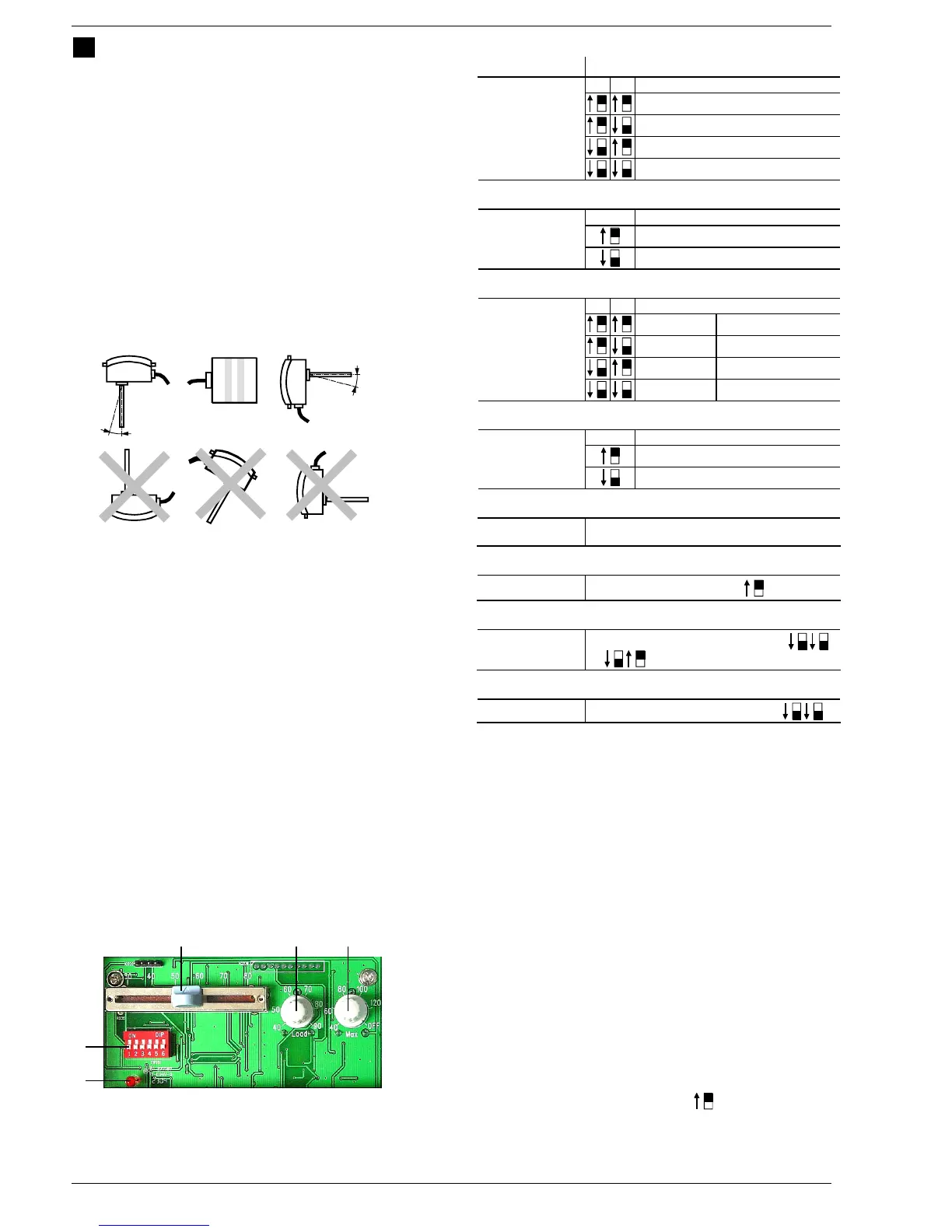

2. Choisir la position de montage comme suit :
3333Z02
max. 15°
max. 15°
Le régulateur ne doit pas être retourné ; l'entrée de câble de doit pas
se trouver en haut.
Le plongeur doit pénétrer à une profondeur minimale de 60 mm
3. Monter la gaine de protection. Si nécessaire, utiliser
un isolant (chanvre, bande téflon, etc.)
4. Glisser et encliqueter le régulateur dans le raccord
fileté
5. Remplir la canalisation ou le système
6. La sonde de température externe doit être montée
conformément à ses instructions.
Installation électrique
• Respecter les prescriptions locales pour les installa-
tions électriques
• Les bornes de raccordement se trouvent sous le cou-
vercle en plastique mobile.
• Câbler les bornes de raccordement conformément à la
documentation de l'installation. En l'absence de cette
dernière, se reporter aux schémas de raccordement
de cette notice.
• Respecter les longueurs de ligne admissibles
• Ne mettre l'appareil sous tension qu'au moment de la
mise en service
Réglages
3337P01
3 4 5
1
2
1 LED indiquant le mode test/normal
2 Bloc de commutateurs DIP
3 Curseur de réglage de la température de charge minimale
4 Curseur de réglage de la température minimale de charge (30...80 °C)
5 Potentiomètre de réglage de la température absolue (40…90 °C)
6 Potentiomètre de réglage de la température maximale (40…130 °C)
Différentiel :
Où régler? Que régler?
1 2
Différentiel = 8 K
Bloc de commutateurs
DIP, commutateurs 1
et 2
Différentiel = 1 K
Différentiel = 4 K
Différentiel = 2 K
Mode de fonctionnement (B2):
3
Avec température minimale de charge
Bloc de commutateurs
DIP, commutateur 3
Sans température minimale de charge
Application (B3):
4 5
Applications 6, 7 2 échangeurs (∆t)
Bloc de commutateurs
DIP, commutateurs 4
et 5
Application 5 2 collecteurs (∆t)
Applications 3, 4
Vanne de dérivation (°C)
Applications 1, 2
standard
Mode test :
6
Mode test
Bloc de commutateurs
DIP, commutateur 6
Régime normal
Valeur de consigne (1…30 K):
Curseur de réglage de
température
Différence de température requise entre les deux
éléments d'installation
Température minimale de charge (30…80 °C):
Curseur de réglage 3 Si le commutateur 3 est réglé sur
Température absolue (40…90 °C):
Potentiomètre 4
Si les commutateurs 4 et 5 sont réglés sur
ou
Température maximale (40…130 °C):
Potentiomètre 5
Si les commutateurs 4 et 5 sont réglés sur
Affichage de fonctionnement
La LED rouge indique l'état de fonctionnement du régu-
lateur :
• LED allumée : tension secteur présente
• LED clignote : test de fonctionnement
La LED est également visible lorsque le couvercle est
monté.
Mise en service
Mise en service
1. Déposer le couvercle
2. Relever le couvercle en plastique ; les éléments de
réglage sont alors accessibles
3. Effectuer les réglages :
− Différentiel (commutateurs 1 et 2)
− Mode de fonctionnement (avec / sans température
min. de charge, commutateur 3)
− Application (commutateurs 4 et 5)
− Mode test (commutateur 6 = EN)
4. Remonter le couvercle en plastique .
5. Mettre l'installation sous tension. La diode d'affi-
chage de fonctionnement doit clignoter (test de fonc-
tionnement).
Siemens Switzerland Ltd / HVAC Products CE1G3337xx 23.11.2004 4/16
