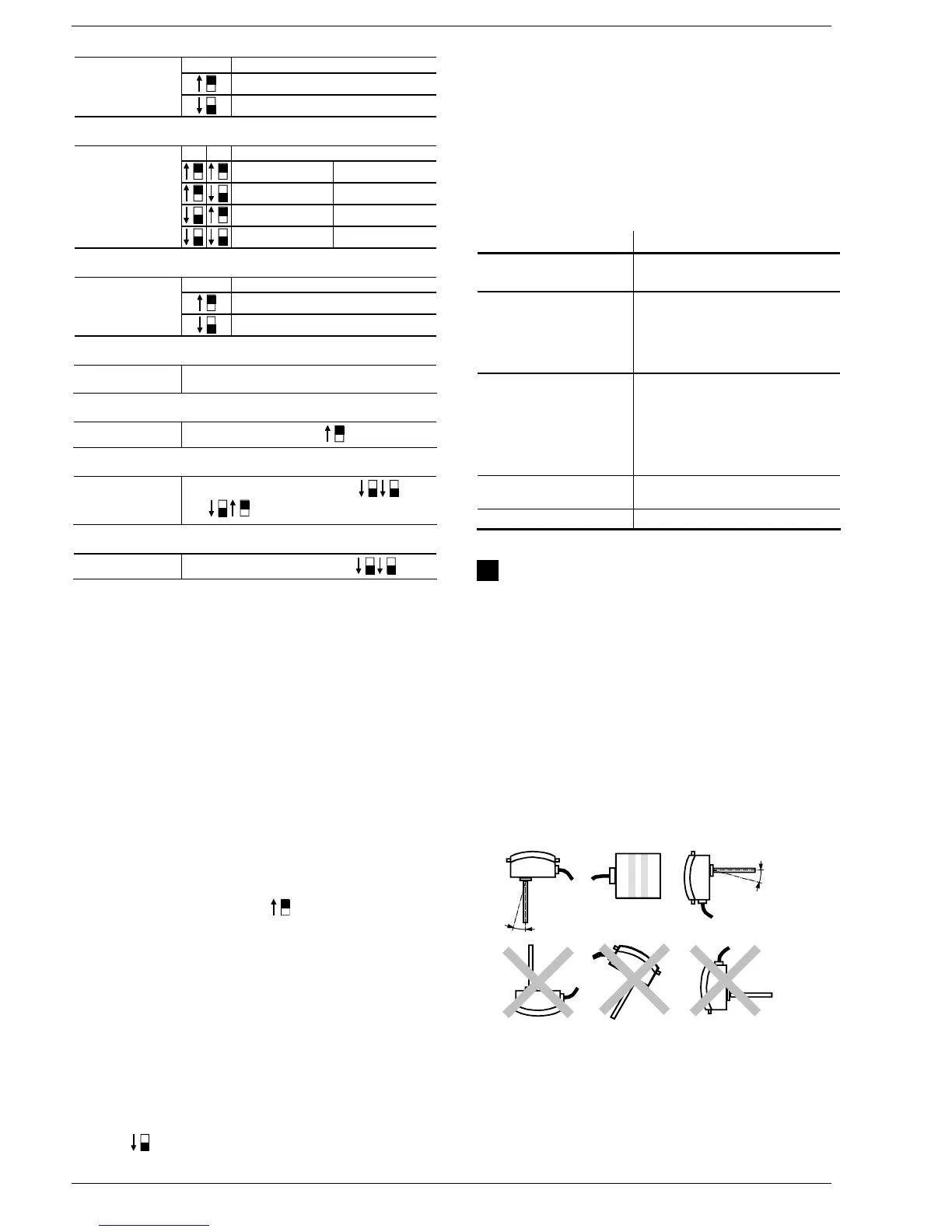

Driftsätt (B2):
3
med min.laddningstemperatur
DIP-omkopplarblock,
omkopplare 3
utan min.laddningstemperatur
Applikationstyp (B3):
4 5
Applikationstyp 6, 7
2 Värmeväxlare (∆t)
DIP-omkopplarblock,
omkopplare 4 och 5
Applikationstyp 5
2 Solfångare (∆t)
Applikationstyp 3, 4 Växelventil (°C)
Applikationstyp 1, 2 Standard
Testdrift:
6
Testdrift
DIP-omkopplarblock,
omkopplare 6
Normaldrift
Börvärde (1…30 K):
Temperatur-
skjutreglage
Temperaturdifferens som erfordras mellan de båda
anläggningselementen
Min.laddningstemperatur (30…80 °C):
Skjutreglage 3 Om omkopplare 3 har satts på
Absolut temperatur (40…90 °C):
Potentiometer 4
Om omkopplare 4 och 5 har satts på
eller
Max.temperatur (40…130 °C):
Potentiometer 5 Om omkopplare 4 och 5 har satts på
Driftindikering
Den röda LED-lampan indikerar regulatorns drifttillstånd:
• LED-lampan lyser: Nätspänning finns (Normaldrift)
• LED-lampan blinkar snabbt (4 Hz): Testdrift
• LED-lampan blinkar långsamt (1 Hz): Feltemperatur-
mätning B2
Lysdioden är även synlig vid monterat lock.
Igångkörning
1. Avlägsna locket
2. Lyft den flexibla plasten så att inställningselementen
blir tillgängliga
3. Genomför inställningarna:
− Kopplingsdifferens (omkopplare 1 och 2)
− Driftsätt (med/utan min.laddningstemperatur; om-
kopplare 3)
− Applikationstyp (omkopplare 4 och 5)
− Testdrift (omkopplare 6 = TILL)
4. Vik tillbaka den flexibla plasten
5. Slå på matningsspänningen. Lysdioden för driftindi-
kering måste blinka (Testdrift)
6. Flytta temperaturskjutreglaget till
min.inställningsvärde (<5 K), för att pröva omkoppla-
re Q1–Q3
► Vid felaktig reaktion se avsnitt ”Felsökning”
7. Flytta temperaturskjutreglaget till
max.inställningsvärde (>25 K), för att pröva om-
kopplare Q4–Q6
► Vid felaktig reaktion se avsnitt ”Felsökning”
8. Frånkoppla anläggningens matningsspänning
9. Omkoppla regulatorn till normaldrift (sätt omkopplare
6 på
)
10. Slå på matningsspänningen. Lysdioden för driftindi-
kering måste lysa (Normaldrift)
11. Om en yttre börvärdesomställare finns ansluten skall
temperaturskjutreglaget sättas på EXT
12. Sätt temperaturskjutreglaget först på min.värdet och
sedan på max.värdet: Kontrollera regleringen:
Den får varken vara för snabb eller för trög
► Vid felaktig reaktion se avsnitt ”Felsökning”
13. Inställ börvärdet vid temperaturskjutreglaget
14. Återmontera locket
Felsökning
Felaktigt resultat Möjliga orsaker
Styrenheten reagerar
inte
• Styrenheten ej ansluten
• Ingen matningsspänning
Ventilen öppnar istället
för att stänga eller
ventilen stänger istället
för att öppna
• Regulator är felinkopplad
• Regulator och extern givare
felkopplad
• Givare inte ansluten
Ventilen kvarstannar i
ett av ändlägena
• Temperaturskjutreglaget står
på EXT och ingen yttre bör-
värdesomställare ansluten
• Extern givare inte ansluten
eller kortslutning i givarled-
ning
Regleringen reagerar
för långsamt
• Minska kopplingsdifferensen
Regleringen är instabil
• Öka kopplingsdifferensen
it Italiano
Installazione
Posizione di montaggio
Temperatura ambiente massima ammissibile = 50 °C
•
Negli impianti di riscaldamento: sulla parte più calda
• Nelle utenze: sulla parte più fredda
• Negli impianti a pannelli solari: sull'accumulatore
Montaggio
Montaggio regolatore di temperatura ad immersione
senza guaina di protezione.
Procedura:
1. Svuotare l'impianto.
2. Scegliere una delle seguenti posizioni di montaggio:
3333Z02
max. 15°
max. 15°
Il regolatore non può essere mai montato né con la testata rivolta
verso il basso, né con i cavi di collegamento rivolti verso l'alto.
La lunghezza minima d'immersione deve essere di 60 mm.
3. Fissare la guaina di protezione e, se necessario,
utilizzare materiali per guarnizioni (canapa, teflon o
similari).
4. Inserire il regolatore all'interno del nipple filettato e
fissarlo.
5. Riempire di nuovo l'impianto.
Siemens Switzerland Ltd / HVAC Products CE1G3337xx 23.11.2004 6/16
